I. ความหมายและคุณลักษณะหลัก

ชุดสายไฟ (หรือที่เรียกว่าชุดสายเคเบิล) เป็นผลิตภัณฑ์เชื่อมต่อแบบรวมที่เกิดขึ้นจากการประกอบสายไฟ ขั้วต่อ และขั้วต่อหลายเส้นตามวงจรไฟฟ้าเฉพาะและรูปแบบการกำหนดเส้นทางทางกล ชุดสายไฟที่ใช้กันอย่างแพร่หลายในระบบขับเคลื่อนเซอร์โว หุ่นยนต์อุตสาหกรรม อุปกรณ์ CNC และอุปกรณ์อัตโนมัติต่างๆ ชุดสายไฟไม่ได้เป็นเพียงชุดสายไฟที่หลวม แต่เป็นส่วนประกอบการเชื่อมต่อที่สำคัญที่ผสมผสานการนำไฟฟ้า ความแม่นยำในการส่งสัญญาณ ความทนทานทางกล และการปรับตัวเข้ากับสิ่งแวดล้อม คุณภาพจะกำหนดเสถียรภาพในการทำงาน ความปลอดภัย และอายุการใช้งานของอุปกรณ์โดยตรง

ลักษณะสำคัญ ได้แก่ :
สัญญาณความแม่นยำสูงและระบบส่งกำลังแบบรวม: โดยทั่วไปชุดสายไฟจะรวมสายไฟ (สายเฟส U/V/W และสายดิน PE) สายสัญญาณตัวเข้ารหัส สายควบคุมเบรก และสายบัสสื่อสารภายในชุดประกอบเดียว โดยต้องมีการจัดการการส่งพลังงานกระแสสูงและการส่งสัญญาณที่ไวต่อสัญญาณรบกวนไปพร้อมๆ กัน
อินเทอร์เฟซที่ได้มาตรฐานพร้อมการออกแบบที่ป้องกันความผิดพลาด: ปลายทั้งสองข้างมักใช้ตัวเชื่อมต่อการบินมาตรฐานหรือตัวเชื่อมต่อทางอุตสาหกรรมโดยเฉพาะที่มีการจัดเรียงพินแบบคีย์ ช่วยให้มั่นใจได้ถึงการจับคู่ที่แม่นยำกับไดรฟ์ มอเตอร์ และตัวเข้ารหัส ในขณะที่ป้องกันการเสียบที่ไม่ถูกต้อง
ความยืดหยุ่นสูงและความต้านทานการโค้งงอ: ต้องทนต่อการลาก การโค้งงอ และการสั่นสะเทือนซ้ำๆ ในระหว่างการทำงานของอุปกรณ์ โดยต้องมีอายุการใช้งานการดัดงอที่ต้องการเป็นพิเศษในการใช้งานโซ่ลากและแขนหุ่นยนต์
ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง: ต้องทนทานต่อน้ำมัน ฝุ่น ความชื้น และความผันผวนของอุณหภูมิที่พบในสภาพแวดล้อมทางอุตสาหกรรม ด้วยวัสดุเปลือกที่ให้ความทนทานต่อน้ำมัน ทนต่อการขีดข่วน และหน่วงการติดไฟ

ครั้งที่สอง ประเภทหลักและสถานการณ์การใช้งาน

จำแนกตามฟังก์ชัน:

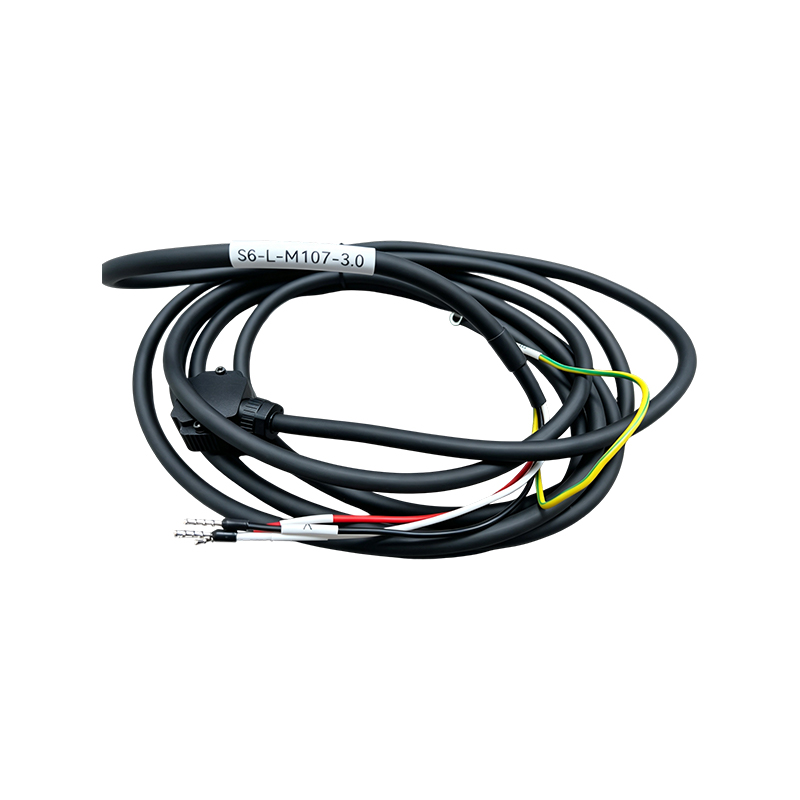

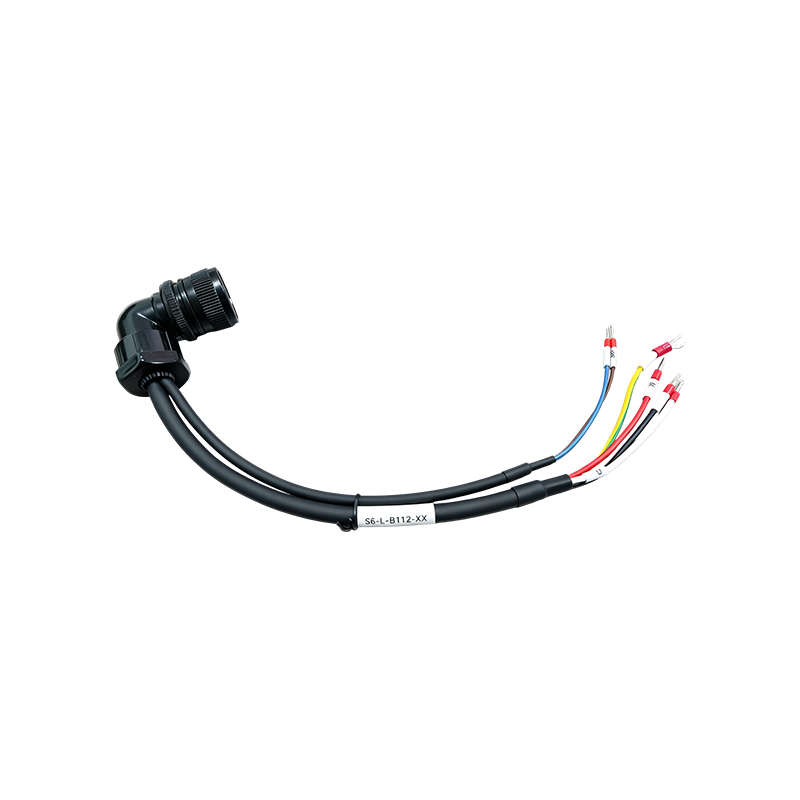

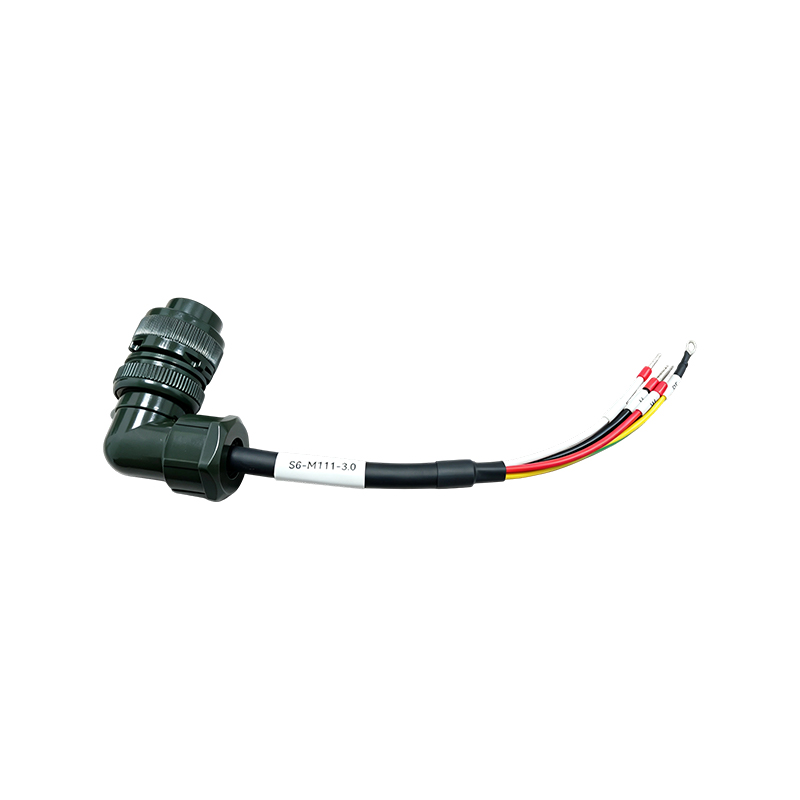

สายไฟ: รับผิดชอบการส่งกำลังสามเฟสและการต่อสายดินระหว่างมอเตอร์และไดรฟ์ โดยทำหน้าที่เป็นช่องทางการส่งพลังงานหลักของระบบเซอร์โว

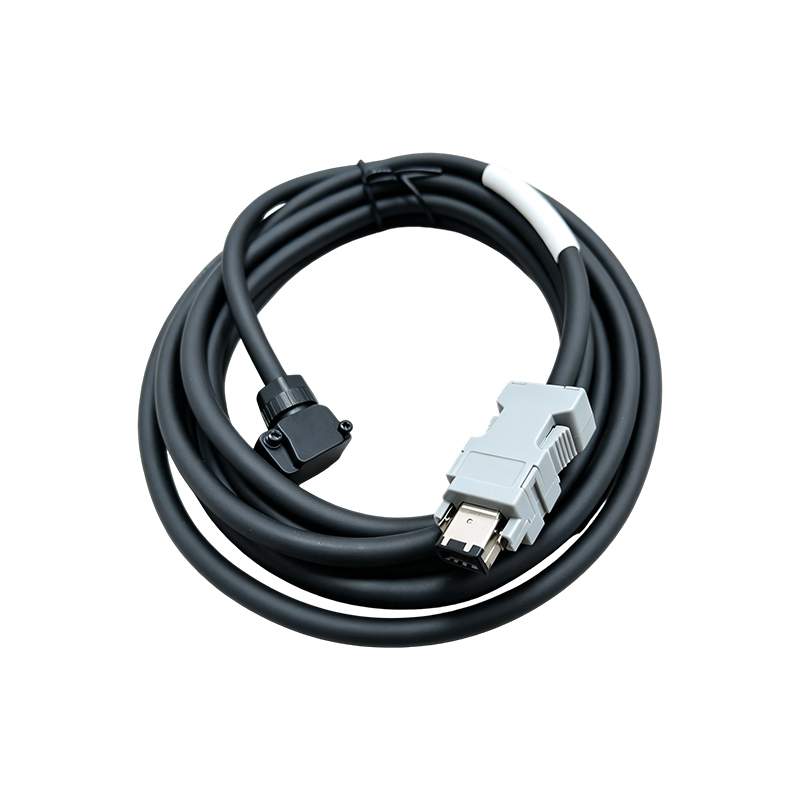

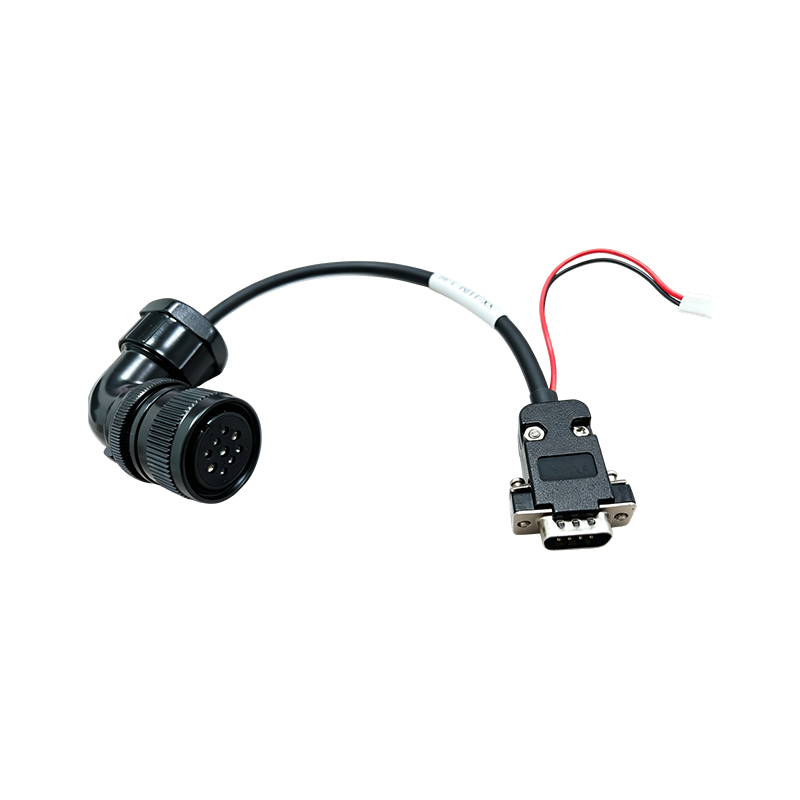

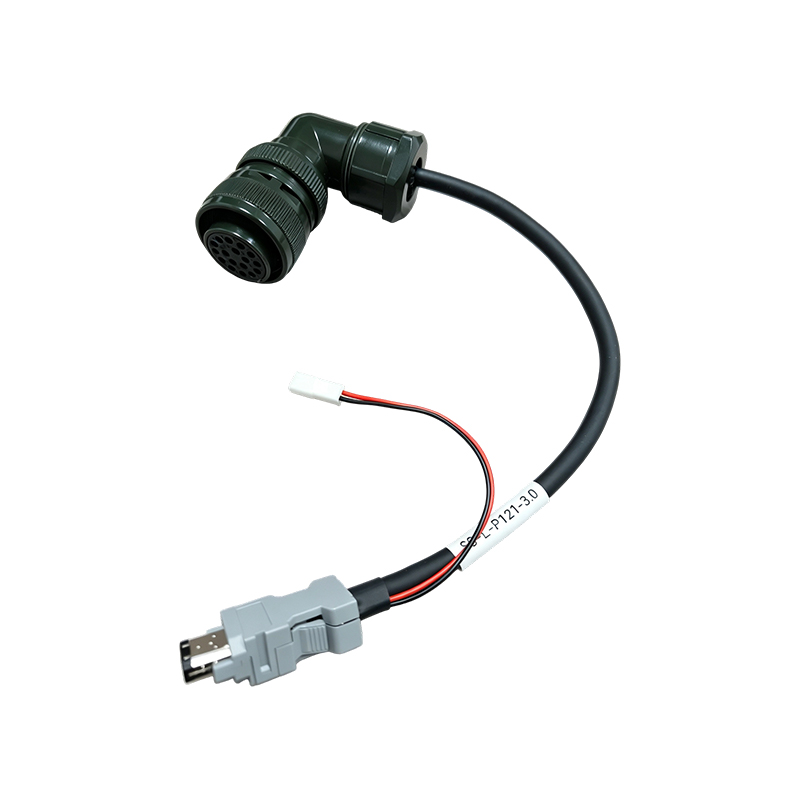

สายเคเบิลตัวเข้ารหัส: ส่งสัญญาณตำแหน่งและการตอบสนองความเร็วระหว่างตัวเข้ารหัสมอเตอร์และไดรฟ์ โดยต้องมีการป้องกันที่มีประสิทธิภาพเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้าและรักษาความแม่นยำของสัญญาณ

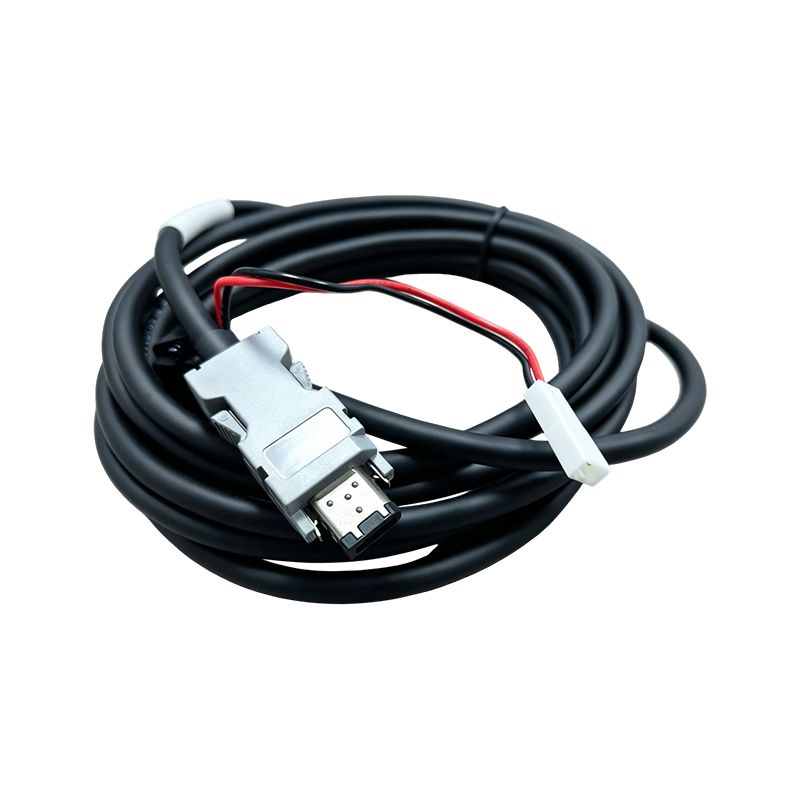

สายเข้ารหัส SV660 พร้อมสายไฟเบรก: สายเคเบิลคอมโพสิตที่รวมการส่งสัญญาณตัวเข้ารหัสเข้ากับแหล่งจ่ายไฟเบรกแม่เหล็กไฟฟ้า ออกแบบมาเพื่อความต้องการการเดินสายไฟแบบรวมของรุ่นเซอร์โวไดรฟ์เฉพาะ

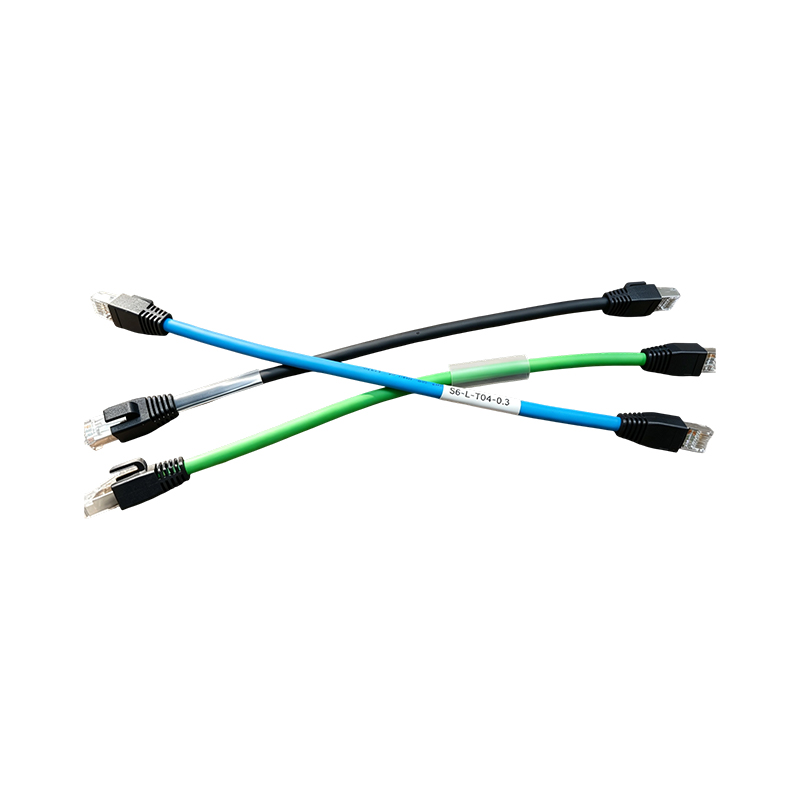

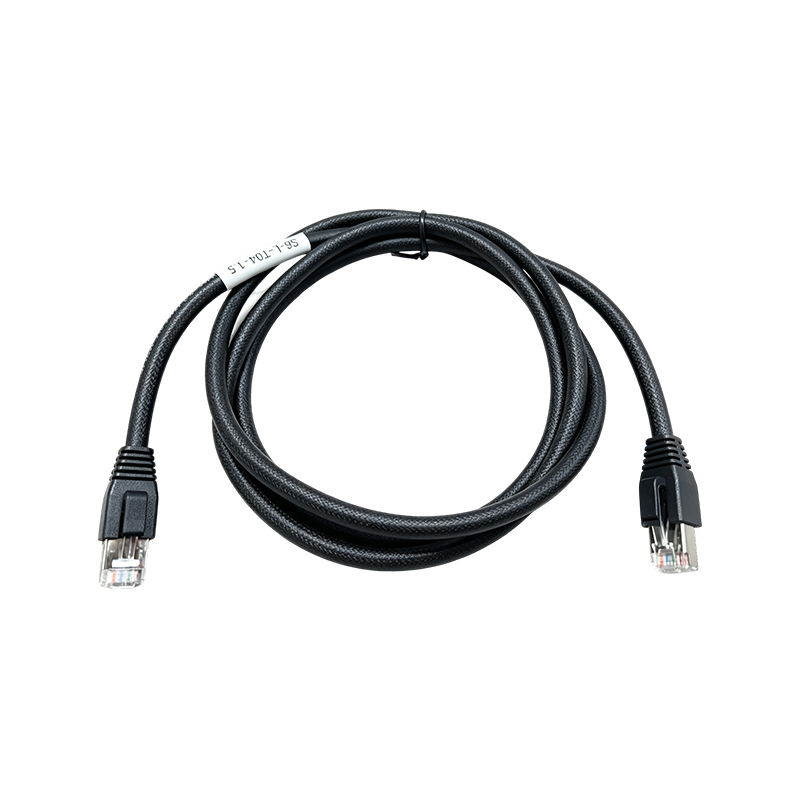

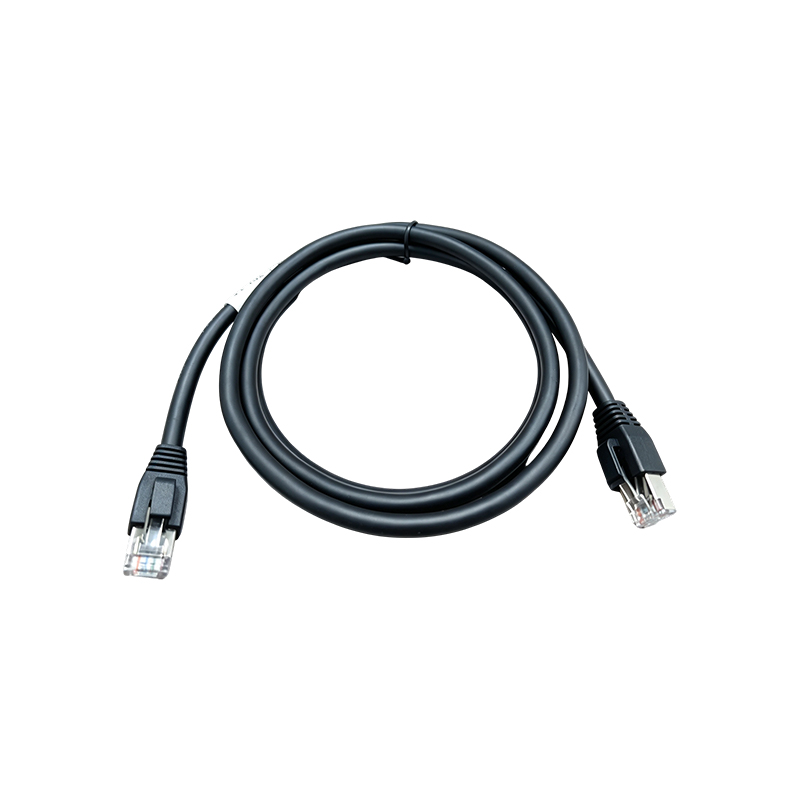

สายเคเบิลบัส (สายเคเบิลเครือข่าย): ใช้สำหรับเครือข่ายการสื่อสารทางอุตสาหกรรมระหว่างไดรฟ์ ตัวควบคุม และคอมพิวเตอร์โฮสต์ ตรงตามข้อกำหนดการส่งข้อมูลความเร็วสูงและป้องกันการรบกวน

สถานการณ์การใช้งานครอบคลุมเครื่องมือกล CNC หุ่นยนต์อุตสาหกรรม สายการผลิตอัตโนมัติ เครื่องจักรบรรจุภัณฑ์ อุปกรณ์สิ่งทอและการพิมพ์ และระบบการผลิตอิเล็กทรอนิกส์ ทำให้ชุดสายไฟเป็นจุดเชื่อมต่อที่ขาดไม่ได้ในระบบควบคุมอัตโนมัติสมัยใหม่

III. การควบคุมกระบวนการผลิตที่สำคัญ

การออกแบบและการผลิตตัวนำไฟฟ้า: สายไฟใช้ตัวนำทองแดงแบบยืดหยุ่นหลายเส้นเพื่อให้มั่นใจถึงความสามารถในการรองรับกระแสไฟและความยืดหยุ่น ในขณะที่สายสัญญาณและตัวเข้ารหัสใช้ตัวนำแบบหลายแกนเกลียวละเอียดรวมกับโครงสร้างแบบตีเกลียวคู่เพื่อลดสัญญาณรบกวนและการรบกวนทางแม่เหล็กไฟฟ้า
ระบบป้องกันและฉนวน: สายสัญญาณมักใช้โครงสร้างป้องกันคอมโพสิตของฟอยล์ทองแดงรวมกับตาข่ายถักเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้าความถี่สูงอย่างมีประสิทธิภาพและป้องกันสัญญาณตอบรับที่อ่อนแอจากการบิดเบือน ฉนวนสายไฟได้รับการออกแบบมาเพื่อให้ตรงตามข้อกำหนดการทนต่อแรงดันไฟฟ้าที่สอดคล้องกัน
ชั้นเปลือกและการเสริมแรง: เปลือกด้านนอกใช้วัสดุคอมโพสิตที่ทนน้ำมัน ทนต่อการเสียดสี และทนต่อสภาพอากาศ (เช่น PVC และ PUR) โดยรุ่นเฉพาะของสายโซ่ลากบางรุ่นจะรวมชั้นเสริมเส้นใยภายในเพื่อเพิ่มความต้านทานแรงดึงและความต้านทานการโค้งงอ
การประกอบตัวเชื่อมต่อและการย้ำหางปลา: ปลั๊ก ซ็อกเก็ต และขั้วต่อถูกประกอบโดยใช้กระบวนการย้ำที่แม่นยำและกระบวนการตรึงด้วยการฉีดขึ้นรูป เพื่อให้มั่นใจถึงความต้านทานต่อการสัมผัสที่เสถียร และการปิดผนึกกันน้ำ/กันฝุ่นตามมาตรฐาน
การทดสอบแบบเต็มรูปแบบ: ชุดสายไฟทุกเส้นผ่านการทดสอบความต่อเนื่อง การทดสอบความต้านทานของฉนวน การทดสอบไฟฟ้าแรงสูง และการทดสอบฟังก์ชันสัญญาณก่อนการจัดส่ง เพื่อให้มั่นใจถึงอัตราการผ่านของผลิตภัณฑ์และความน่าเชื่อถือในการปฏิบัติงาน

IV. ข้อดีหลัก

ปลอดภัยและเชื่อถือได้: การออกแบบโครงสร้างหลายชั้นทำให้ความปลอดภัยทางไฟฟ้าสมดุลกับการป้องกันทางกล และเมื่อรวมกับวัสดุหน่วงไฟและการป้องกันที่มีความแม่นยำ ช่วยลดความเสี่ยงของการลัดวงจร การรบกวน และการสูญเสียสัญญาณได้อย่างมีประสิทธิภาพ
การเชื่อมต่อที่มีประสิทธิภาพ: อินเทอร์เฟซที่ได้มาตรฐานพร้อมการออกแบบป้องกันการผิดพลาดช่วยลดระยะเวลาในการติดตั้งและทดสอบการใช้งานนอกสถานที่ลงอย่างมาก ทำให้สามารถใช้งานแบบ Plug-and-Play ได้อย่างแท้จริง
การปรับแต่งที่ยืดหยุ่น: ความยาวสายเคเบิล รุ่นตัวเชื่อมต่อ และประเภทขั้วต่อสามารถปรับแต่งได้ตามความต้องการอินเทอร์เฟซอุปกรณ์ของลูกค้า เข้ากันได้กับระบบอัตโนมัติจากแบรนด์ต่างๆ
เป็นไปตามมาตรฐาน: ผลิตภัณฑ์ปฏิบัติตามมาตรฐานระดับชาติและข้อบังคับทางอุตสาหกรรมอย่างเคร่งครัด และได้รับการรับรองที่เชื่อถือได้ เช่น 3C และ CE เพื่อให้มั่นใจว่ามีการใช้งานที่เป็นไปตามข้อกำหนดทั้งในตลาดภายในประเทศและต่างประเทศ

สรุป

ชุดสายไฟทำหน้าที่เป็น "เส้นประสาทและกระแสเลือด" ของระบบควบคุมอัตโนมัติ โดยให้ทั้งกำลังและสัญญาณตอบรับ ระดับเทคโนโลยีจะกำหนดความแม่นยำ ประสิทธิภาพ และความปลอดภัยของการทำงานของอุปกรณ์โดยตรง เนื่องจากระบบอัตโนมัติทางอุตสาหกรรมและการผลิตอัจฉริยะยังคงก้าวหน้าอย่างต่อเนื่อง ผลิตภัณฑ์ชุดสายไฟที่มีความยืดหยุ่นสูง มีการป้องกันอย่างดี และครบวงจรจึงกลายเป็นทิศทางการพัฒนาสำหรับชุดสายเคเบิลที่รองรับระบบเซอร์โวไดรฟ์
