บทนำที่ครอบคลุมเกี่ยวกับสายไฟหุ้มฉนวนและเปลือก XLPE

I. ความหมายและคุณลักษณะหลัก
สายไฟหุ้มฉนวนและหุ้มฉนวน XLPE หมายถึงสายไฟที่ใช้โพลีเอทิลีนเชื่อมขวาง (XLPE) เป็นชั้นฉนวนตัวนำ และอาจรวมวัสดุอื่น ๆ (เช่น PVC, PE หรือโพลิโอเลฟินที่ปราศจากฮาโลเจน) เป็นปลอกหุ้ม XLPE ผ่านการเชื่อมโยงข้ามทางกายภาพหรือทางเคมี โดยเปลี่ยนสายโซ่โมเลกุลเชิงเส้นของโพลีเอทิลีนให้เป็นโครงสร้างเครือข่ายสามมิติ ซึ่งช่วยเพิ่มคุณสมบัติทางความร้อนเชิงกลได้อย่างมาก ทำให้เป็นเทคโนโลยีกระแสหลักและเป็นที่ต้องการสำหรับสายเคเบิลแรงดันต่ำ ปานกลาง และแรงสูงสมัยใหม่

ลักษณะสำคัญ:
ต้านทานความร้อนได้ดีเยี่ยม: อุณหภูมิการทำงานที่อนุญาตในระยะยาวสูงถึง 90°C สูงกว่าสายเคเบิล PVC (70°C) 20°C พร้อมความสามารถในการรับน้ำหนักเกินในระยะสั้นที่ดีขึ้นอย่างมาก และอุณหภูมิเสถียรภาพทางความร้อนเมื่อลัดวงจร (250°C)
ความสามารถในการรับกระแสไฟฟ้าที่สูงขึ้น: เนื่องจากพิกัดอุณหภูมิที่สูงกว่า สำหรับหน้าตัดของตัวนำเดียวกัน ความสามารถในการรับกระแสไฟที่อนุญาตจึงมากกว่าสาย PVC 20%–30% หรือสามารถเลือกหน้าตัดที่เล็กกว่าสำหรับกระแสไฟเดียวกันได้ ซึ่งช่วยประหยัดวัสดุและต้นทุน
คุณสมบัติทางไฟฟ้าที่ดีเยี่ยม: ความเป็นฉนวนสูง การสูญเสียอิเล็กทริกต่ำ และความต้านทานฉนวนสูง ทำให้เหมาะอย่างยิ่งสำหรับการส่งพลังงานไฟฟ้าแรงดันปานกลางและสูง
ต้านทานการแตกร้าวจากความเครียดจากสิ่งแวดล้อมได้ดี: โครงสร้างแบบเชื่อมโยงข้ามให้ความต้านทานต่อการแตกร้าวภายใต้ความเครียดทางความร้อนและทางกลได้เหนือกว่ามาก เมื่อเทียบกับโพลีเอทิลีนธรรมดา (PE)
อายุการใช้งานยาวนาน: การเสื่อมสภาพเนื่องจากความร้อนที่ช้าของวัสดุส่งผลให้การออกแบบอายุการใช้งานโดยทั่วไปอยู่ที่ 30-40 ปี ซึ่งมากกว่าสาย PVC มาก

ครั้งที่สอง ประเภทหลักและสถานการณ์การใช้งาน
การจำแนกประเภทตามระดับแรงดันไฟฟ้า:
สายเคเบิล XLPE แรงดันต่ำ (0.6/1 kV): เช่น ซีรีส์ YJV และ YJLV ซึ่งเข้ามาแทนที่ซีรีส์ VV อย่างรวดเร็ว และกลายเป็นแกนนำที่แท้จริงในการจ่ายพลังงานในอาคารและอุตสาหกรรม
สายเคเบิล XLPE แรงดันไฟฟ้าปานกลาง (เช่น 8.7/15 kV, 26/35 kV): เช่น ซีรีส์ YJV22 และ YJLV22 ใช้สำหรับการจ่ายไฟหลักในเครือข่ายการจำหน่ายในเมือง สวนอุตสาหกรรม และอาคารขนาดใหญ่ที่มีขนาด 10 kV–35 kV
สายเคเบิล XLPE แรงดันสูงและแรงดันสูงพิเศษ (110 kV ขึ้นไป): ใช้วัสดุฉนวนที่สะอาดเป็นพิเศษและกระบวนการพิเศษสำหรับการใช้งาน เช่น ทางเดินส่งสัญญาณใต้ดินในเมือง เต้าเสียบโรงไฟฟ้า และการส่งพลังงานใต้น้ำ

จำแนกตามฝักและโครงสร้าง:
รุ่นมาตรฐาน (YJV): เปลือกนอกโพลีไวนิลคลอไรด์ (PVC) ให้ความคล่องตัวสูงสุด

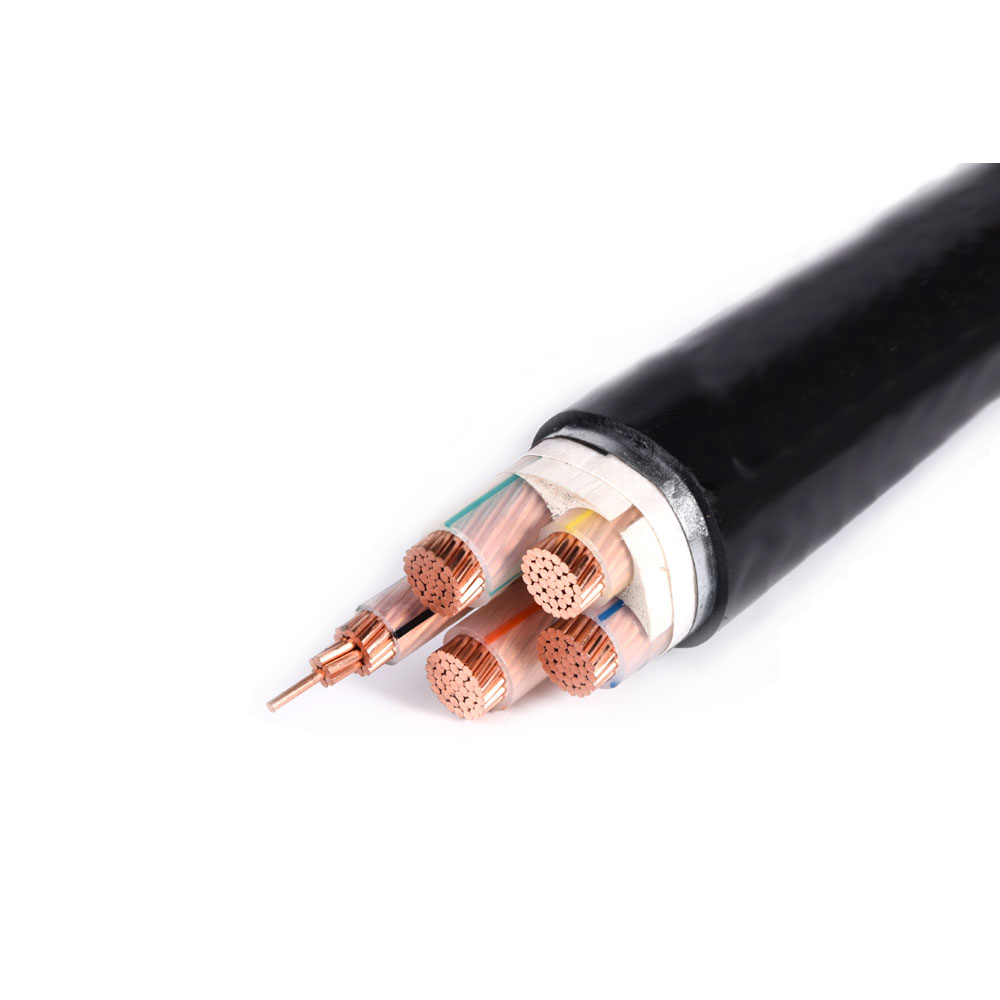

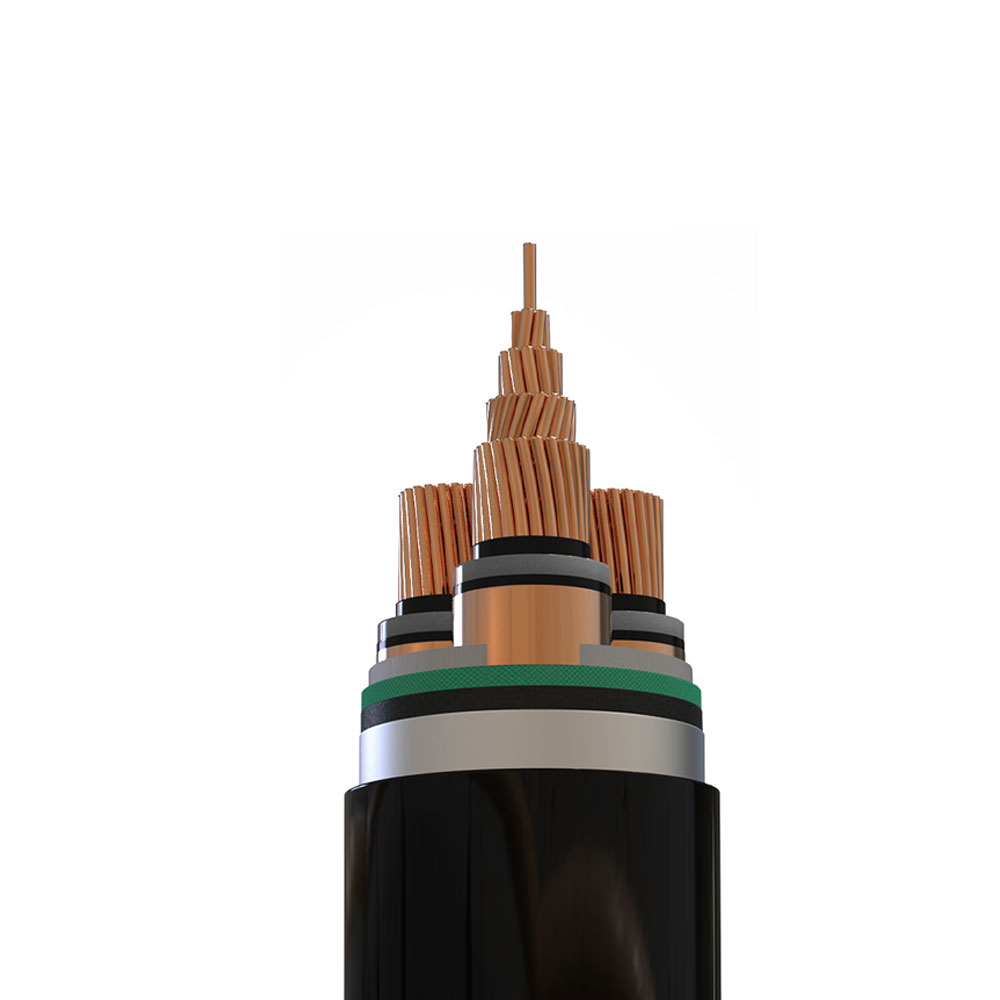

ประเภทเกราะ (เช่น YJV22, YJV32): เสริมด้วยเทปเหล็กหรือเกราะลวดสำหรับการใช้งานที่ต้องการการป้องกันทางกล เช่น การฝังโดยตรงหรือการติดตั้งท่อร้อยสาย
ประเภทควันต่ำไร้ฮาโลเจน (เช่น WDZ-YJY): ใช้เปลือกโพลีโอเลฟินส์ปลอดฮาโลเจน ทำให้เกิดควันต่ำและไม่มีก๊าซพิษในระหว่างการเผาไหม้ เหมาะสำหรับพื้นที่ที่มีประชากรหนาแน่น

พื้นที่ใช้งานหลัก:
โครงข่ายไฟฟ้าในเมืองและการจ่ายพลังงานไฟฟ้าในอาคาร: ตัวเลือกยอดนิยมสำหรับสายไฟหลัก ตั้งแต่อุโมงค์สาธารณูปโภคใต้ดินในเมืองไปจนถึงปล่องแนวตั้งของอาคารสูง โดยซีรีส์ YJV เป็นตัวเลือกที่ใช้งานได้จริง
การผลิตไฟฟ้าจากพลังงานอุตสาหกรรมและพลังงานทดแทน: การจ่ายไฟฟ้าแรงสูงภายในโรงงาน สายไฟสะสม และสายไฟขาออกสำหรับโรงไฟฟ้าพลังงานลมและเซลล์แสงอาทิตย์
โครงสร้างพื้นฐานการขนส่ง: ระบบจ่ายไฟและสายไฟหลักสำหรับรถไฟใต้ดิน ทางรถไฟ และสนามบิน
สิ่งอำนวยความสะดวกสาธารณะขนาดใหญ่: สถานที่ที่มีความต้องการสูงในด้านความน่าเชื่อถือของแหล่งจ่ายไฟ เช่น โรงพยาบาล ศูนย์ข้อมูล และสนามกีฬา

III. การควบคุมกระบวนการผลิตที่สำคัญ
วัสดุฉนวน XLPE ที่สะอาดเป็นพิเศษ: สายเคเบิลแรงดันปานกลางและแรงสูงต้องใช้สารประกอบสายเคเบิลโพลีเอทิลีนเชื่อมข้ามบริสุทธิ์พิเศษ โดยมีสิ่งเจือปนและการควบคุมไมโครโมฆะที่ตรงตามมาตรฐานสูงสุดเพื่อให้มั่นใจถึงความแข็งแรงทางไฟฟ้าของฉนวน
การอัดรีดร่วมสามชั้นและการบ่มแบบแห้ง: นี่คือกระบวนการหลัก เครื่องอัดรีดเดี่ยวจะรีดชั้นป้องกันตัวนำ ชั้นฉนวน XLPE และชั้นป้องกันฉนวนพร้อมกันเพื่อสร้างส่วนต่อประสานที่ราบรื่น จากนั้นสายเคเบิลจะเข้าสู่ท่อบ่มแนวตั้ง (VCV) หรือท่อ catenary (CCV) ที่เต็มไปด้วยไนโตรเจนแรงดันสูงและไอน้ำ ซึ่งการเชื่อมโยงข้ามทางเคมีของโพลีเอทิลีนเกิดขึ้นภายใต้อุณหภูมิและความดันสูง
การควบคุมอุณหภูมิและการหย่อนยานที่แม่นยำ: ต้องควบคุมอุณหภูมิในแต่ละโซนของท่อบ่มอย่างแม่นยำ การวัดเส้นผ่านศูนย์กลางด้วยเลเซอร์และระบบควบคุมด้วยคอมพิวเตอร์พร้อมกันทำให้มั่นใจได้ว่าสายเคเบิลจะไม่โค้งงอหรือยืดมากเกินไปในสถานะโซ่อุปทาน รับประกันความร่วมศูนย์และความสม่ำเสมอของชั้นฉนวน
การทำความเย็นและการกำจัดก๊าซ: หลังจากการบ่ม สายเคเบิลจะผ่านการระบายความร้อนตามขั้นตอนเพื่อสร้างรูปร่าง สายเคเบิลไฟฟ้าแรงสูงยังต้องมีการหมุนเวียนความร้อนนานขึ้นเพื่อกำจัดผลพลอยได้ที่ตกค้างภายในฉนวน
การตรวจสอบออนไลน์: ระบบตรวจจับการปล่อยประจุบางส่วนแบบออนไลน์แบบบูรณาการ การวัดเส้นผ่านศูนย์กลางภายนอกด้วยเลเซอร์ และการตรวจสอบความเยื้องศูนย์ ช่วยให้มั่นใจได้ว่าการตรวจจับข้อบกพร่องและการปฏิเสธผลิตภัณฑ์แบบเรียลไทม์
การหุ้มและการหุ้มเกราะ: การหุ้ม PVC หรือโพลีโอเลฟินถูกอัดลงบนแกนฉนวนที่บ่มแล้ว โดยใช้การหุ้มเกราะตามความจำเป็น

IV. ข้อดีหลักโดยละเอียด
ประสิทธิภาพทางเทคนิคชั้นนำที่ครอบคลุม: เหนือกว่าสายเคเบิล PVC และ PE แบบดั้งเดิมในตัวบ่งชี้ประสิทธิภาพหลักทั้งหมด รวมถึงความต้านทานต่ออุณหภูมิ ความสามารถในการรับกระแสไฟ ความต้านทานแรงดันไฟฟ้า และอายุการใช้งาน ซึ่งแสดงถึงระดับทางเทคนิคสูงสุดของสายเคเบิลหุ้มฉนวนโพลีเมอร์
ความประหยัดในการปฏิบัติงานที่สำคัญ: ความสามารถในการรองรับกระแสไฟที่สูงขึ้นช่วยให้พื้นที่หน้าตัดของสายเคเบิลมีขนาดเล็กลงเพื่อความสามารถในการส่งผ่านที่เท่ากัน ช่วยประหยัดพื้นที่ของโลหะที่ไม่ใช่เหล็กและพื้นที่ท่อร้อยสาย อายุการใช้งานที่ยาวนานขึ้นจะช่วยลดต้นทุนการเปลี่ยนตลอดอายุการใช้งานและค่าบำรุงรักษา
ความปลอดภัยและความน่าเชื่อถือสูง: ความต้านทานความร้อนที่ดีเยี่ยมช่วยลดความเสี่ยงในการโอเวอร์โหลด และโครงสร้างเชื่อมโยงข้ามที่แข็งแกร่งให้ประสิทธิภาพของฉนวนที่มั่นคง ทำให้เหมาะอย่างยิ่งสำหรับระบบจ่ายไฟที่ต้องการการทำงานในระยะยาว ต่อเนื่อง และมีเสถียรภาพ
ความสามารถในการปรับตัวช่วงแรงดันไฟฟ้าที่กว้าง: การใช้งานที่ครบกำหนดตั้งแต่ 1 kV ถึง 500 kV ทำให้เป็นเทคโนโลยีกระแสหลักที่ไม่มีปัญหาสำหรับระบบส่งไฟฟ้าใต้ดินแรงดันปานกลางและสูง
ศักยภาพในการอัพเกรดด้านสิ่งแวดล้อม: ตัวฉนวนเองไม่มีฮาโลเจน เมื่อใช้ร่วมกับปลอกหุ้มที่ปราศจากฮาโลเจน (YJY) ก็สามารถอัพเกรดเป็นสายเคเบิลที่เป็นมิตรต่อสิ่งแวดล้อมได้อย่างง่ายดาย ซึ่งตรงตามข้อกำหนดของอาคารสีเขียว

สรุป
สายไฟหุ้มฉนวน XLPE ถือเป็นก้าวสำคัญในการพัฒนาเทคโนโลยีสายไฟสมัยใหม่ ด้วยการก้าวกระโดดของประสิทธิภาพของวัสดุที่เกิดจากเคมีเชื่อมโยงข้าม พวกมันประสบความสำเร็จในการใช้งานที่หลากหลาย ตั้งแต่การกระจายพลังงานแรงดันต่ำไปจนถึงการส่งพลังงานแรงดันสูงพิเศษ การเลือกสายเคเบิล XLPE ไม่ใช่แค่การเลือกผลิตภัณฑ์เท่านั้น แต่ยังเป็นการนำเส้นทางเทคโนโลยีที่ให้ความน่าเชื่อถือที่สูงขึ้น วงจรชีวิตที่ยาวขึ้น และความคุ้มค่าในการปฏิบัติงานที่เหนือกว่า แม้ว่าต้นทุนเริ่มต้นอาจสูงกว่าสายเคเบิล PVC เล็กน้อย แต่ประโยชน์ที่ครอบคลุมที่สายเคเบิลมีให้ตลอดอายุการใช้งาน ทำให้สายเคเบิลเหล่านี้เป็นตัวเลือกที่คุ้มค่าที่สุดสำหรับโครงการก่อสร้างและอัพเกรดใหม่ สิ่งเหล่านี้เป็นรากฐานสำคัญของการสร้างระบบไฟฟ้าที่ปลอดภัย มีประสิทธิภาพ และทันสมัย
