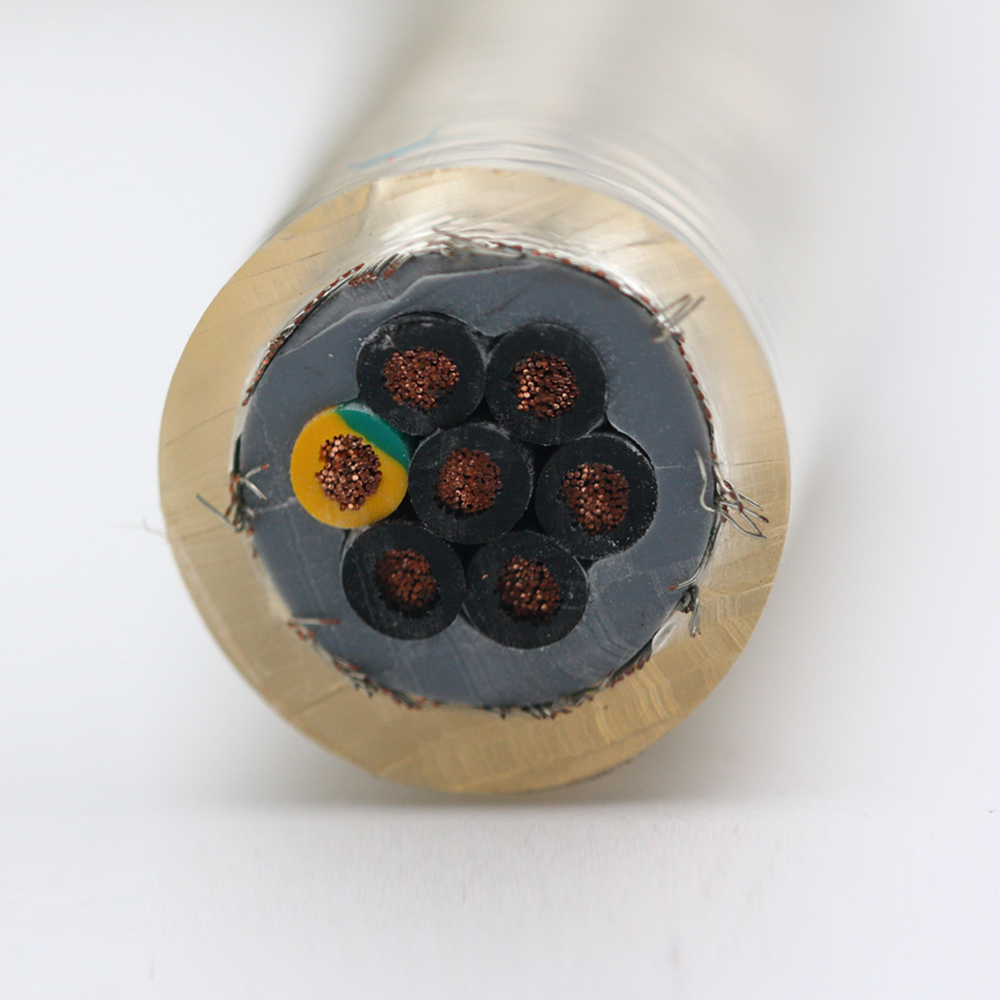

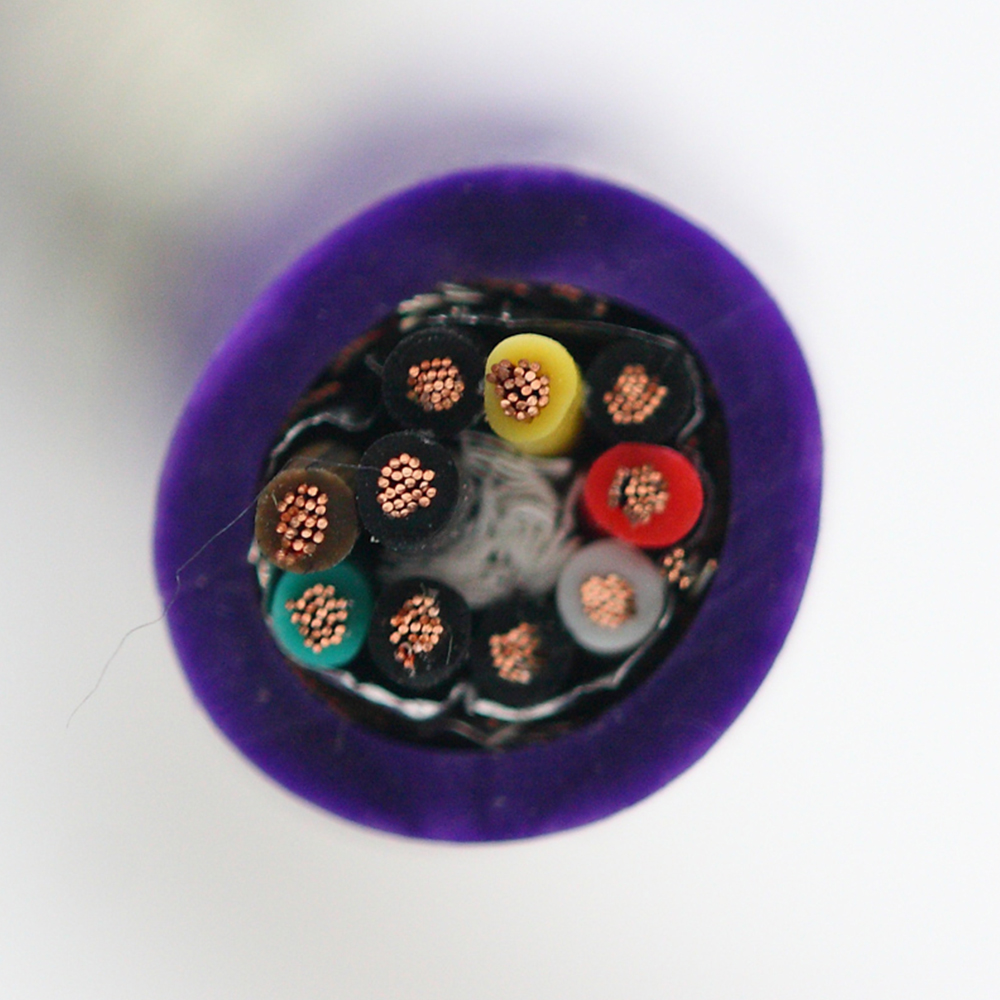

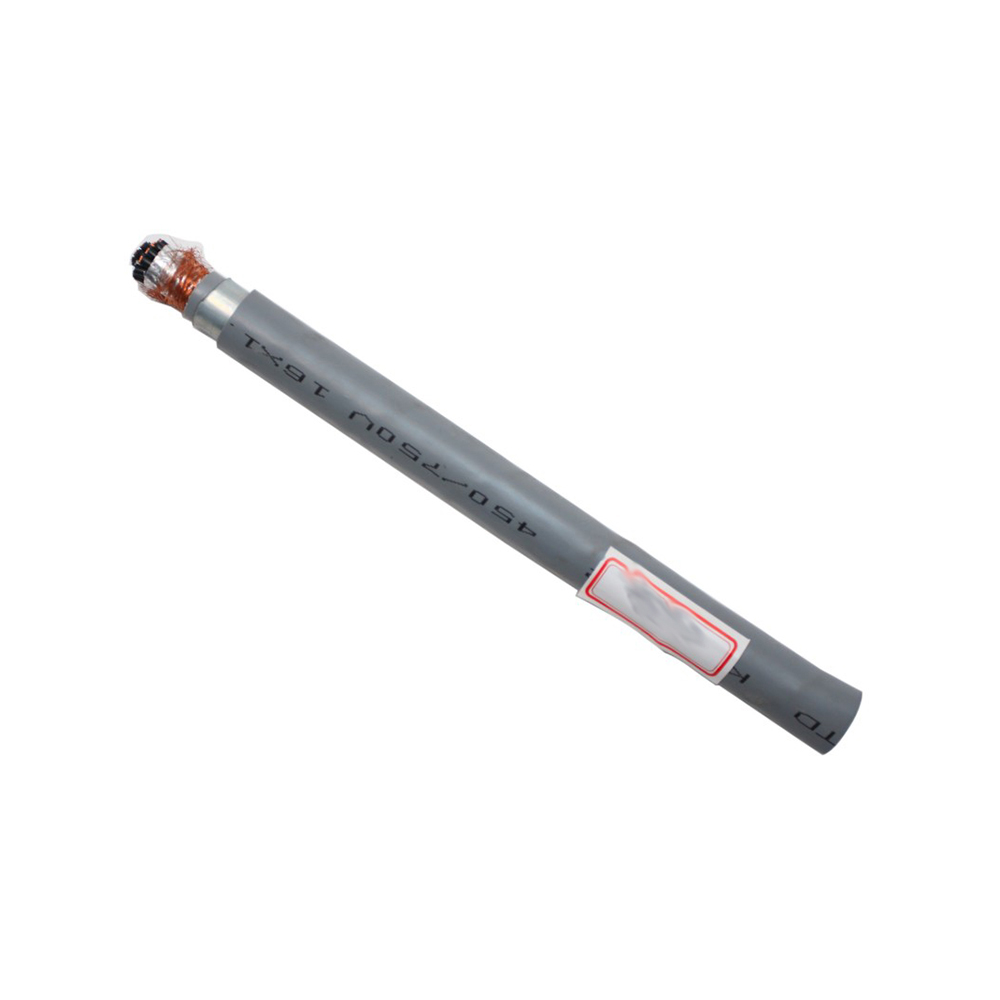

ความสมบูรณ์ของสัญญาณลดลงในสายเคเบิลคอมพิวเตอร์ความเร็วสูงอย่างไร และพารามิเตอร์การก่อสร้างใดบ้างที่ควบคุมมัน

ในสมรรถนะสูง สายคอมพิวเตอร์ การทำงานที่อัตราข้อมูลหลายกิกะบิต ความสมบูรณ์ของสัญญาณไม่ใช่คุณสมบัติที่สามารถวัดได้เพียงอย่างเดียว แต่เป็นผลลัพธ์รวมของกลไกการย่อยสลายที่ขึ้นอยู่กับสี่กลไก ได้แก่ การลดทอน การสะท้อน ครอสทอล์ค และการแปลงโหมด ซึ่งแต่ละกลไกจะถูกควบคุมโดยพารามิเตอร์การก่อสร้างเฉพาะในขั้นตอนการผลิต การทำความเข้าใจว่ากลไกแต่ละอย่างเกิดขึ้นได้อย่างไรช่วยให้วิศวกรสามารถระบุได้ว่าคุณลักษณะการก่อสร้างสายเคเบิลแบบใดมีความสำคัญอย่างแท้จริงสำหรับอัตราข้อมูลเฉพาะ และคุณลักษณะใดเป็นความแตกต่างทางการตลาดที่ไม่มีนัยสำคัญด้านการทำงานที่ความถี่เป้าหมาย

การลดทอนจะเพิ่มขึ้นตามความถี่เนื่องจากผลกระทบของผิวหนังในตัวนำและการสูญเสียอิเล็กทริกในฉนวน ตามที่อธิบายไว้ในข้อกำหนดเฉพาะเกี่ยวกับการสูญเสียการแทรกของสายเคเบิล ที่ 10 Gbps (ความถี่ Nyquist ประมาณ 5 GHz สำหรับการส่งสัญญาณ NRZ) การสูญเสียการแทรกบนสายเคเบิลยาว 1 เมตรจะถูกครอบงำโดยการสูญเสียไดอิเล็กทริกหากไม่ได้ใช้ฉนวนโพลีเอทิลีนแบบโฟม - PE แข็งมีการสูญเสียแทนเจนต์ประมาณ 0.0002 ในขณะที่ PVC มีการสูญเสียแทนเจนต์สูงกว่า 250 เท่า สำหรับสายเคเบิลที่ตั้งใจจะทำงานที่ความเร็ว 25 กิกะบิตต่อวินาที หรือสูงกว่า เปอร์เซ็นต์การเกิดฟองของไดอิเล็กตริกของฉนวนจะกลายเป็นพารามิเตอร์การผลิตที่สำคัญ: การเพิ่มขึ้นของเศษโฟมเป็นโมฆะทุกๆ 10% จะช่วยลดค่าคงที่ไดอิเล็กตริกที่มีประสิทธิผลโดยประมาณ 0.08 และลดการสูญเสียแทนเจนต์ตามสัดส่วน ซึ่งหมายถึงการขยายความยาวสายเคเบิลที่ใช้งานได้ในอัตราข้อมูลที่กำหนด

การสะท้อนเกิดขึ้นที่อิมพีแดนซ์ไม่ต่อเนื่อง - จุดใดๆ ตลอดสายเคเบิลที่ลักษณะเฉพาะอิมพีแดนซ์เบี่ยงเบนไปจากค่าที่ระบุ แหล่งกำเนิดหลักของการเปลี่ยนแปลงอิมพีแดนซ์คือความเยื้องศูนย์ของฉนวน: หากผนังฉนวนที่ด้านหนึ่งของตัวนำหนากว่าอีกด้านหนึ่ง ความต้านทานเฉพาะที่มีลักษณะเฉพาะจะแตกต่างกันไปเมื่อคู่ตัวนำหมุนผ่านการบิดของมัน สิ่งนี้จะสร้างการเปลี่ยนแปลงอิมพีแดนซ์เป็นระยะที่ความถี่ของการวางบิด ซึ่งสร้างจุดสูงสุดของการสูญเสียกลับของโครงสร้างที่ความถี่เฉพาะที่สอดคล้องกับฮาร์โมนิคของความยาวของเลย์ สายเคเบิลที่มีความยาวบิดเกลียว 15 มม. จะสร้างเสียงสะท้อนการสูญเสียกลับของโครงสร้างที่ประมาณ 10 GHz — โดยตรงในย่านความถี่การทำงานของแอปพลิเคชัน 10GBase-T และ PCIe Gen 4 การควบคุมความเยื้องศูนย์กลางของฉนวนให้ต่ำกว่า ±5% ของความหนาของผนังที่กำหนด ผ่านการออกแบบแม่พิมพ์ที่มีความแม่นยำและการรักษาเสถียรภาพของแรงดันหลอมเหลวในกระบวนการอัดขึ้นรูป ถือเป็นมาตรการตอบโต้ของการผลิตต่อการสูญเสียคืนของโครงสร้าง

การสร้างสายเคเบิล USB และการเปลี่ยนแปลงทางวิศวกรรมที่จำเป็นในแต่ละขั้นของประสิทธิภาพ

USB แต่ละรุ่นจำเป็นต้องมีการเปลี่ยนแปลงพื้นฐานในการสร้างสายเคเบิล ไม่ใช่แค่ความทนทานที่เข้มงวดมากขึ้นในการออกแบบเดียวกัน การพัฒนาจาก ยูเอสบี 2.0 ไปเป็น USB4 แสดงถึงอัตราข้อมูลที่เพิ่มขึ้น 1,000 เท่า (480 Mbps ถึง 40 กิกะบิตต่อวินาที) และโครงสร้างสายเคเบิลที่จำเป็นที่ปลายแต่ละด้านของช่วงนี้แทบจะไม่มีคุณลักษณะการออกแบบที่เหมือนกันเลยนอกเหนือจากวัสดุตัวนำ

การจำกัดความยาวแบบพาสซีฟสำหรับสายเคเบิล USB4 Gen 3×2 (40 Gbps) สมควรได้รับความสนใจเป็นพิเศษ ขีดจำกัดแบบพาสซีฟ 0.8 เมตรไม่ใช่ข้อกำหนดด้านความปลอดภัย แต่เป็นขีดจำกัดความสมบูรณ์ของสัญญาณ: หากเกินความยาวนี้ การสูญเสียการแทรกและการเอียงระหว่างคู่จะสะสมจนถึงระดับที่เกินความสามารถในการปรับสมดุลของเครื่องรับ ผู้ผลิตสายเคเบิลที่ขยายระยะการเข้าถึงแบบแพสซีฟเกินกว่า 0.8 เมตรที่ 40 Gbps จะต้องฝัง IC ตัวจับเวลาใหม่หรืออีควอไลเซอร์เชิงเส้นภายในชุดสายเคเบิล ซึ่งโดยทั่วไปจะอยู่ในตัวเรือนตัวเชื่อมต่อตัวเดียวหรือทั้งสองตัว ซึ่งจะชดเชยการลดทอนที่ขึ้นกับความถี่ของสายเคเบิล องค์ประกอบที่ใช้งานเหล่านี้เพิ่มต้นทุน ต้องการพลังงาน (ดึงจากบัสจ่ายไฟ USB) สร้างความร้อนที่ต้องกระจายภายในตัวเรือนตัวเชื่อมต่อ และทำให้เกิดความหน่วง สายเคเบิลที่มีป้ายกำกับว่า "USB4 40 Gbps 2 เมตร" ที่ไม่เปิดเผยส่วนประกอบที่ใช้งานอยู่หรือไม่ดึงพลังงานจาก VBUS เมื่อเชื่อมต่อควรถูกมองด้วยความกังขา เนื่องจากประสิทธิภาพพาสซีฟ 40 Gbps ที่ระยะ 2 เมตรไม่สามารถทำได้ด้วยตัวนำไฟฟ้าและวัสดุฉนวนใดๆ ที่มีอยู่ในปัจจุบัน

Intra-Pair และ Inter-Pair Skew: เหตุใดข้อผิดพลาดในการกำหนดเวลาในคู่ดิฟเฟอเรนเชียลจึงจำกัดอัตราข้อมูลสูงสุด

Skew คือความแตกต่างของเวลาระหว่างสัญญาณที่ควรมาถึงพร้อมกันและในประสิทธิภาพสูง สายคอมพิวเตอร์ มันแสดงออกมาในสองระดับ — ภายในคู่ที่แตกต่างกัน (เอียงภายในคู่) และระหว่างคู่ที่แตกต่างกัน (เอียงระหว่างคู่) ทั้งสองประเภทลดความสมบูรณ์ของสัญญาณ แต่ผ่านกลไกที่แตกต่างกัน และแต่ละประเภทจะถูกควบคุมโดยพารามิเตอร์การผลิตที่แตกต่างกัน

การเอียงภายในคู่ — ความแตกต่างการหน่วงการแพร่กระจายระหว่างตัวนำ " " และ "–" ของคู่ดิฟเฟอเรนเชียลคู่เดียว เกิดขึ้นจากความไม่สมดุลทางเรขาคณิตระหว่างตัวนำทั้งสองเป็นหลัก หากตัวนำตัวหนึ่งในคู่มีเส้นผ่านศูนย์กลางใหญ่กว่าเล็กน้อย มีผนังฉนวนหนากว่าเล็กน้อย หรือมีการวางตำแหน่งอย่างเป็นระบบใกล้กับศูนย์กลางเคเบิลมากกว่าตัวนำตัวนำ จะมีความเร็วการแพร่กระจายแตกต่างไปจากตัวนำตัวนำนั้นเล็กน้อย ความเร็วการแพร่กระจายในสายเคเบิลคือ v = c/√(εeff) โดยที่ εeff คือค่าคงที่ไดอิเล็กตริกที่มีประสิทธิผลของฉนวนรอบๆ ตัวนำ - ความไม่สมมาตรใดๆ ในสภาพแวดล้อมไดอิเล็กทริกระหว่างตัวนำทั้งสองของตัวนำคู่หนึ่งทำให้เกิดความแตกต่างด้านความเร็วการแพร่กระจาย และด้วยเหตุนี้จึงเอียงภายในคู่ ที่ 40 Gbps (25 ps UI สำหรับการส่งสัญญาณ NRZ) แม้แต่การเอียงภายในคู่ 1 ps/m ที่สะสมบนสายเคเบิลยาว 1 เมตรก็กินพื้นที่ 4% ของช่วงเวลาของยูนิต ทำให้นาฬิกาของผู้รับและวงจรการกู้คืนข้อมูลสามารถสุ่มตัวอย่าง Eye ข้อมูลขาเข้าได้อย่างถูกต้อง ข้อมูลจำเพาะ USB4 Gen 3×2 จำกัดการเอียงภายในคู่ไว้ที่ 3 ps/m ซึ่งต้องใช้เส้นผ่านศูนย์กลางของตัวนำที่ตรงกันภายใน ±0.5% และความเยื้องศูนย์ของผนังฉนวนต่ำกว่า ±3% ของความยาวสายเคเบิลทั้งหมด

การเอียงระหว่างคู่ — ความแตกต่างการหน่วงเวลาการแพร่กระจายระหว่างคู่ที่แยกจากกันซึ่งมีสัญญาณที่เกี่ยวข้อง — กลายเป็นเรื่องสำคัญในโปรโตคอลที่ใช้หลายเลนขนานกัน เช่น PCIe, HDMI 2.1 และ DisplayPort 2.0 ในโปรโตคอลเหล่านี้ คำข้อมูลแบบหลายช่องทางจะถูกแบ่งออกเป็นคู่ๆ และชิปรับสัญญาณจะต้องจัดแนวเลนทั้งหมดเพื่อสร้างข้อมูลต้นฉบับขึ้นใหม่ เครื่องรับใช้วงจรชดเชยการเอียงระหว่างเลนเพื่อชดเชยการเอียงระหว่างคู่ แต่การชดเชยนี้มีช่วงที่จำกัด — โดยทั่วไปคือ 20–64 UI สำหรับตัวรับ PCIe Gen 5 หากการเอียงระหว่างคู่ในชุดสายเคเบิลเกินช่วงการชดเชยของเครื่องรับ การเชื่อมต่อจะไม่สามารถสร้างได้ แม้ว่าแต่ละเลนจะมีคุณภาพสัญญาณที่ยอมรับได้ก็ตาม การเอียงระหว่างคู่จะถูกควบคุมโดยการจับคู่ความยาวทางไฟฟ้าของคู่ข้อมูลทั้งหมดภายในสายเคเบิล เพื่อให้มั่นใจว่าแต่ละคู่มีค่าคงที่ไดอิเล็กตริกที่มีประสิทธิภาพและความยาวเส้นทางทางกายภาพเท่ากัน ซึ่งทำได้โดยการจับคู่ความยาวเลย์ ค่าคงที่ไดอิเล็กทริกของฉนวนที่ตรงกันในทุกคู่ (ต้องการความหนืดของสารประกอบฉนวนที่สอดคล้องกันระหว่างการอัดขึ้นรูป) และการกำหนดเส้นทางคู่ที่จับคู่ความยาวภายในชุดสายเคเบิล

เทคโนโลยีเคเบิลออปติกแบบแอคทีฟ: เมื่อใดและเพราะเหตุใดสายเคเบิลคอมพิวเตอร์ที่เป็นทองแดงถึงถึงขีดจำกัดทางกายภาพ

สายเคเบิลคอมพิวเตอร์ประสิทธิภาพสูงที่ใช้ทองแดงเผชิญกับข้อจำกัดทางกายภาพขั้นพื้นฐาน: เมื่ออัตราข้อมูลเพิ่มขึ้น ผลกระทบของผิวหนังและการสูญเสียอิเล็กทริกจะเพิ่มขึ้นตามสัดส่วน ซึ่งจะลดความยาวสายเคเบิลแบบพาสซีฟสูงสุดที่สามารถรองรับอัตราข้อมูลที่กำหนดได้ สำหรับความเร็ว 100 Gbps ขึ้นไป ข้อจำกัดนี้กลายเป็นข้อจำกัดในทางปฏิบัติสำหรับความยาวสายเคเบิลที่เกี่ยวข้องกับการเดินสายชั้นวางศูนย์ข้อมูล (3–5 เมตร) และการเชื่อมต่อแบบข้ามชั้นวาง (10–30 เมตร) สายออปติคัลแบบแอคทีฟ (AOC) ซึ่งใช้อินเทอร์เฟซทางไฟฟ้าทองแดงมาตรฐานที่ปลายทั้งสองข้าง แต่แปลงสัญญาณเป็นแบบออปติคอลภายในตัวเรือนตัวเชื่อมต่อสำหรับการส่งสัญญาณผ่านใยแก้วนำแสง ข้ามข้อจำกัดนี้โดยใช้สื่อการส่งผ่าน (แสงในไฟเบอร์) โดยมีการลดทอนต่อเมตรเล็กน้อยที่ระยะห่างของศูนย์ข้อมูล

การแปลงแสงเป็นไฟฟ้าใน AOC เกิดขึ้นที่ IC ไดรเวอร์ VCSEL (เลเซอร์เปล่งแสงพื้นผิวช่องแนวตั้ง) ในตัวเชื่อมต่อการส่งสัญญาณและที่เครื่องตรวจจับแสงในตัวเชื่อมต่อการรับ โดยทั่วไปแล้วสายทองแดงระหว่างพอร์ตอุปกรณ์และไดรเวอร์ VCSEL จะน้อยกว่า 10–15 มม. ซึ่งสั้นพอที่จะทำให้สูญเสียทองแดงเพียงเล็กน้อยโดยไม่คำนึงถึงอัตราข้อมูล สถาปัตยกรรมนี้ช่วยให้ AOC สามารถนำเสนออินเทอร์เฟซทางไฟฟ้ามาตรฐาน (SFP , QSFP28, QSFP-DD หรือฟอร์มแฟคเตอร์อื่นๆ) ไปยังอุปกรณ์โฮสต์ ในขณะเดียวกันก็ขยายความยาวลิงก์ที่มีประสิทธิภาพอย่างโปร่งใสเป็น 50–100 เมตรหรือสูงกว่านั้น ขึ้นอยู่กับประเภทไฟเบอร์และความยาวคลื่นแสง จากมุมมองของอุปกรณ์โฮสต์ AOC แยกไม่ออกจากสายเคเบิลเชื่อมต่อโดยตรงทองแดง (DAC) แบบพาสซีฟ — ไม่จำเป็นต้องกำหนดค่าไดรเวอร์หรือเปลี่ยนแปลงเลเยอร์ลิงก์

ข้อดีข้อเสียที่ควบคุมการเลือกระหว่าง DAC ทองแดงแบบพาสซีฟ, สายเคเบิลทองแดงแบบแอคทีฟ และ AOC ในการใช้งานศูนย์ข้อมูลสรุปได้ในมิติสำคัญ 3 ประการ:

• ช่วงความยาว: DAC ทองแดงแบบพาสซีฟเหมาะสมที่สุดสำหรับ 0–3 เมตรที่ 100 Gbps และ 0–1 เมตรที่ 400 Gbps สายทองแดงแบบแอคทีฟขยายระยะ Passive ได้ถึง 5–7 เมตรที่ 100 Gbps AOC รองรับ 1–100 เมตร (และสูงถึง 300 เมตรด้วยไฟเบอร์โหมดเดี่ยว) ทำให้เป็นตัวเลือกเดียวที่ใช้งานได้สำหรับการเชื่อมต่อข้ามทางเดินและระหว่างชั้นวางที่ 400 Gbps ขึ้นไป
• การใช้พลังงาน: DAC ทองแดงแบบพาสซีฟไม่ใช้พลังงานในการประกอบสายเคเบิล (เฉพาะที่ตัวรับส่งสัญญาณเท่านั้น) ทองแดงที่ใช้งานอยู่กิน 0.5–1.5 W ต่อปลายในอุปกรณ์อิเล็กทรอนิกส์ที่ฝังสายเคเบิล AOC กินไฟ 1.0–3.0 W ต่อปลายในไดรเวอร์ VCSEL และวงจรตรวจจับแสง ในศูนย์ข้อมูลที่มีลิงก์ที่ใช้งานอยู่ 10,000 ลิงก์ ความแตกต่างด้านพลังงานระหว่าง DAC แบบพาสซีฟและ AOC สามารถแสดงถึงภาระความร้อนเพิ่มเติม 20–30 kW ที่ต้องการความสามารถในการทำความเย็น
• ความสามารถในการซ่อมแซมและความยืดหยุ่น: DAC ทองแดงแบบพาสซีฟสามารถถูกยุติใหม่ได้ในสนามหากขั้วต่อเสียหาย ตัวสายเคเบิลเองไม่มีส่วนประกอบใดที่สามารถเสียหายได้โดยไม่เกิดความเสียหายทางกายภาพ ชุดประกอบ AOC ไม่สามารถซ่อมแซมได้ - VCSEL, IC ไดรเวอร์ หรือตัวต่อไฟเบอร์ที่ล้มเหลวจำเป็นต้องเปลี่ยนชุดสายเคเบิลทั้งหมด สายเคเบิล AOC ยังเสี่ยงต่อการฝ่าฝืนรัศมีการโค้งงอมากกว่าสายเคเบิลทองแดง เนื่องจากการจำกัดรัศมีการโค้งงอของไฟเบอร์ (โดยทั่วไปคือ 30 มม. สำหรับไฟเบอร์มัลติโหมด OM3/OM4) จะแน่นกว่าสายเคเบิลคอมพิวเตอร์ที่เป็นทองแดง

ข้อมูลจำเพาะสายเคเบิล PCIe จาก Gen 3 ถึง Gen 6: อะไรเปลี่ยนแปลงระหว่างรุ่นและเพราะเหตุใด

PCI Express มีการพัฒนาตลอดหกรุ่นโดยมีอัตราข้อมูลเพิ่มขึ้นเป็นสองเท่าในแต่ละขั้นตอน และการเปลี่ยนแปลงในแต่ละรุ่นจำเป็นต้องมีการเปลี่ยนแปลงโครงสร้างสายเคเบิลเพื่อรักษาความสมบูรณ์ของสัญญาณภายในขอบเขตการปฏิบัติตามข้อกำหนดของข้อกำหนด ต่างจากสายเคเบิลเครือข่ายที่สายเคเบิลเป็นสื่อกลางในการส่งสัญญาณหลัก สายเคเบิล PCIe เชื่อมต่อสล็อตส่วนขยายหรือการ์ดเพิ่มเติม โดยที่สายเคเบิลเป็นส่วนหนึ่งของช่องสัญญาณที่ยาวกว่า รวมถึงการติดตาม PCB ตัวเชื่อมต่อ และจุดผ่าน ทำให้งบประมาณการสูญเสียการแทรกของสายเคเบิลเป็นเพียงเศษเสี้ยวของงบประมาณช่องสัญญาณทั้งหมด

PCIe Gen 3 (8 GT/s ต่อเลน) ระบุขีดจำกัดการสูญเสียการแทรกช่องสัญญาณรวมที่ 20 dB ที่ 4 GHz (ความถี่ Nyquist สำหรับการส่งสัญญาณ NRZ 8 GT/s) สำหรับส่วนของสายเคเบิลภายในช่องนี้ การจัดสรรในทางปฏิบัติคือ 8–10 dB ทำให้สายเคเบิลมีความยาว 1–2 เมตร พร้อมโครงสร้างคู่บิดเกลียวหุ้มฟอยล์ที่ออกแบบมาอย่างดีโดยใช้ฉนวน PE แข็ง รูปแบบการเข้ารหัส (128b/130b) ที่นำมาใช้ใน Gen 3 ปรับปรุงประสิทธิภาพการเข้ารหัส แต่ไม่ได้เปลี่ยนความถี่ Nyquist ที่สัมพันธ์กับอัตราสาย

PCIe Gen 4 (16 GT/s) เพิ่มความถี่ Nyquist เป็นสองเท่าเป็น 8 GHz ซึ่งเพิ่มการสูญเสียการแทรกประมาณสองเท่าสำหรับความยาวสายเคเบิลเท่ากัน เนื่องจากการสูญเสียเอฟเฟกต์สกินของตัวนำทั้งสอง (สัดส่วนกับ √f) และการสูญเสียอิเล็กทริก (สัดส่วนกับ f) เพิ่มขึ้น เพื่อรักษาการสูญเสียการแทรกส่วนของสายเคเบิลภายในการจัดสรรที่ลดลง ฉนวน PE แบบโฟมจึงกลายเป็นสิ่งจำเป็นอย่างมีประสิทธิภาพสำหรับสายเคเบิลที่ยาวกว่า 0.5 เมตรที่ Gen 4 เนื่องจาก PE แบบแข็งทำให้เกิดการสูญเสียการแทรกที่สูงขึ้น 15–20% ที่ 8 GHz เมื่อเทียบกับโครงสร้าง PE แบบโฟมที่เทียบเท่ากัน PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) ผลักดันข้อกำหนดการสูญเสียการใส่สายเคเบิลจนถึงจุดที่ PCIe SIG เผยแพร่ OCuLink และ PCIe Cable Specification v2.0 ซึ่งกำหนดข้อกำหนดของสายเคเบิลที่ใช้งานอยู่ โดยรับทราบว่าสายเคเบิลแบบพาสซีฟที่มีความยาวเกิน 1 เมตรที่ 32 GT/s จำเป็นต้องมีการปรับสภาพสัญญาณแบบฝังเพื่อรักษาการปฏิบัติตามข้อกำหนด

PCIe Gen 6 เปิดตัวการเข้ารหัส PAM4 (การมอดูเลตแอมพลิจูดพัลส์ 4 ระดับ) แทนที่ NRZ ซึ่งลดความถี่ Nyquist ที่จำเป็นสำหรับอัตราข้อมูลที่กำหนดลงครึ่งหนึ่ง (64 GT/s พร้อม PAM4 มี 16 GHz Nyquist เช่นเดียวกับ 32 GT/s NRZ) การเปลี่ยนแปลงการเข้ารหัสนี้ช่วยบรรเทาข้อกำหนดการสูญเสียการใส่สายเคเบิลลงบางส่วน แต่ได้นำข้อกำหนดความเป็นเชิงเส้นมาใช้: PAM4 ใช้ระดับสัญญาณสี่ระดับแทนที่จะเป็นสองระดับ และความไม่เป็นเชิงเส้นในการตอบสนองความถี่ของสายเคเบิลทำให้ความสูงของดวงตาที่ระดับสัญญาณต่างกันไม่เท่ากัน ส่งผลให้ลดเสียงรบกวนสำหรับช่องเปิดตาด้านใน ดังนั้นสายเคเบิลคอมพิวเตอร์ประสิทธิภาพสูงสำหรับ PCIe Gen 6 จะต้องไม่เพียงเป็นไปตามขีดจำกัดการสูญเสียการแทรกเท่านั้น แต่ยังต้องจำกัดการเปลี่ยนแปลงการหน่วงเวลาของกลุ่มด้วย (การพึ่งพาความถี่ของความเร็วการแพร่กระจายสัญญาณ) ซึ่งทำให้เกิดการบิดเบือนของแอมพลิจูดต่อเฟสที่ส่งผลต่อประสิทธิภาพของ PAM4 อย่างไม่เป็นสัดส่วน

ตัวเลือกวัสดุตัวนำสำหรับสายเคเบิลคอมพิวเตอร์ความเร็วสูง: เปรียบเทียบอลูมิเนียมหุ้มทองแดงและทองแดงชุบเงิน

วัสดุตัวนำในสายเคเบิลคอมพิวเตอร์ประสิทธิภาพสูงมีข้อกำหนดเฉพาะที่เหมาะสมยิ่งกว่าที่ปรากฏ ทองแดงเป็นพื้นฐานสากล แต่โครงสร้างตัวนำที่ได้รับการดัดแปลงสองตัว ได้แก่ อลูมิเนียมหุ้มทองแดง (CCA) และทองแดงชุบเงิน (SPC) ถูกนำมาใช้ในบริบทเฉพาะ และประสิทธิภาพในการแลกเปลี่ยนนั้นไม่ค่อยเป็นที่เข้าใจในแนวทางปฏิบัติในการจัดซื้อทั่วไป

อลูมิเนียมหุ้มทองแดง (CCA)

ตัวนำ CCA ประกอบด้วยแกนอะลูมิเนียมหุ้มด้วยทองแดงชั้นนอกบางๆ โดยทั่วไปความหนาของชั้นทองแดงจะอยู่ที่ 10–15% ของรัศมีตัวนำ CCA ให้น้ำหนักและต้นทุนที่ลดลงอย่างมากเมื่อเทียบกับทองแดงแข็ง — ความหนาแน่นของอลูมิเนียมคือ 2.7 ก./ซม. เทียบกับ 8.9 ก./ซม. สำหรับทองแดง ดังนั้นตัวนำ CCA จึงเบากว่าประมาณ 40–45% ต่อความยาวหน่วย ที่ความถี่สูงซึ่งผลกระทบของผิวหนังจำกัดกระแสไว้ที่พื้นผิวตัวนำ CCA จะทำงานเหมือนกับทองแดงแข็ง โดยพื้นฐานแล้วความลึกของผิวหนังที่ความถี่ 1 GHz ในทองแดงจะอยู่ที่ประมาณ 2 μm ซึ่งบางกว่าความหนาของการหุ้มทองแดงในตัวนำ CCA ที่ใช้งานได้จริงมาก ด้วยเหตุนี้ CCA จึงเป็นที่ยอมรับทางเทคนิคสำหรับตัวนำสัญญาณความถี่สูง โดยที่ความหนาแน่นกระแสจะกระจุกตัวอยู่ในชั้นหุ้มทองแดง ข้อจำกัดของ CCA เกิดขึ้นใน DC และการใช้งานความถี่ต่ำ โดยที่กระแสไฟฟ้าทะลุผ่านหน้าตัดของตัวนำทั้งหมด: สภาพการนำไฟฟ้าของอะลูมิเนียมมีค่าประมาณ 61% ของทองแดง ดังนั้นตัวนำ CCA จึงมีความต้านทาน DC สูงกว่าทองแดงแข็งที่มีเส้นผ่านศูนย์กลางเท่ากันอย่างมีนัยสำคัญ สำหรับตัวนำไฟฟ้าภายในสายคอมพิวเตอร์ (USB VBUS, กำลังไฟเสริม PCIe) ความต้านทาน DC ที่สูงขึ้นหมายถึงแรงดันไฟฟ้าตกที่มากขึ้น และความร้อนของ I²R ที่สูงขึ้นที่กระแสไฟที่กำหนด ทำให้ทองแดงแข็งดีกว่าสำหรับตัวนำไฟฟ้าในสายเคเบิลเดียวกันกับที่ตัวนำข้อมูล CCA อาจยอมรับได้

ทองแดงชุบเงิน (SPC)

เงินมีค่าการนำไฟฟ้าสูงกว่าทองแดงเล็กน้อย (6.30 × 107S/m เทียบกับ 5.96 × 107 S/m) และคุณลักษณะพื้นผิวที่เหนือกว่า — ซิลเวอร์ออกไซด์เป็นสื่อกระแสไฟฟ้า ซึ่งแตกต่างจากคอปเปอร์ออกไซด์ — ทำให้การชุบเงินมีประโยชน์ที่ความถี่สูงมาก โดยที่กระแสไหลในชั้นพื้นผิวที่บางมาก ข้อได้เปรียบในทางปฏิบัติเบื้องต้นของการชุบเงินในสายเคเบิลคอมพิวเตอร์ความถี่สูงไม่ใช่การปรับปรุงค่าการนำไฟฟ้าเล็กน้อย แต่เป็นการป้องกันการเกิดคอปเปอร์ออกไซด์บนพื้นผิวตัวนำ คอปเปอร์ออกไซด์เป็นเซมิคอนดักเตอร์ที่มีค่าการนำไฟฟ้าต่ำกว่าทองแดงที่เป็นโลหะมาก ในขณะที่การออกซิเดชันของพื้นผิวตัวนำดำเนินไป ความต้านทานความลึกของผิวหนังที่มีประสิทธิผลจะเพิ่มขึ้นเหนือค่าที่คาดการณ์ไว้จากค่าการนำไฟฟ้าของทองแดงจำนวนมาก ทำให้เกิดการสูญเสียการแทรกที่สูงกว่าที่ระบุไว้สำหรับสายเคเบิล การชุบเงินโดยจัดให้มีชั้นพื้นผิวที่ทนต่อการเกิดออกซิเดชัน จะรักษาความต้านทานพื้นผิวของตัวนำตามค่าการออกแบบตลอดอายุการใช้งานของสายเคเบิล ประโยชน์นี้สำคัญที่สุดเมื่อจัดเก็บสายเคเบิลไว้เป็นระยะเวลานานก่อนใช้งานหรือใช้งานในสภาพแวดล้อมที่มีความชื้นหรือมีการกัดกร่อนเล็กน้อย สำหรับสายเคเบิลที่ใช้ทันทีหลังการผลิตในสภาพแวดล้อมที่สะอาด สามารถวัดความแตกต่างระหว่างตัวนำทองแดงชุบเงินและทองแดงเปลือยได้ แต่โดยทั่วไปแล้วจะมีค่าเล็กน้อยเมื่อเทียบกับขีดจำกัดข้อกำหนดจำเพาะการสูญเสียการแทรก

ควรเขียนข้อมูลจำเพาะของสายเคเบิลคอมพิวเตอร์ OEM อย่างไรเพื่อป้องกันการขาดแคลนประสิทธิภาพในการผลิต

ข้อมูลจำเพาะของสายเคเบิลคอมพิวเตอร์ OEM แบบกำหนดเองที่มุ่งเน้นเฉพาะพารามิเตอร์ทางไฟฟ้า — อิมพีแดนซ์, การสูญเสียการแทรก, ครอสทอล์ค — โดยไม่ระบุคุณลักษณะการก่อสร้างพื้นฐานที่ทำให้เกิดพารามิเตอร์เหล่านั้น ทำให้เกิดปัญหาในการตรวจสอบ: สายเคเบิลสามารถตอบสนองข้อกำหนดทางไฟฟ้าที่วัดได้ในชุดตัวอย่าง ในขณะที่ใช้ตัวเลือกการก่อสร้างที่จะให้ประสิทธิภาพที่ไม่เป็นไปตามข้อกำหนดภายใต้เงื่อนไขการผลิตที่แตกต่างกันหรือหลังจากอายุการใช้งาน ข้อกำหนดเฉพาะของ OEM ที่แข็งแกร่งจะกำหนดทั้งพารามิเตอร์ประสิทธิภาพทางไฟฟ้าที่วัดได้และข้อจำกัดด้านการก่อสร้างเพื่อให้แน่ใจว่าพารามิเตอร์เหล่านั้นได้รับการบำรุงรักษาตลอดชุดการผลิตและตลอดอายุการใช้งาน

ควรระบุพารามิเตอร์โครงสร้างต่อไปนี้อย่างชัดเจนในข้อกำหนด OEM ของสายเคเบิลคอมพิวเตอร์ประสิทธิภาพสูง แทนที่จะปล่อยให้เป็นไปตามดุลยพินิจของผู้ผลิต:

• วัสดุตัวนำและชั้นควั่น: ระบุทองแดงแข็งหรือเกลียว ทองแดงเปลือยหรือทองแดงชุบเงินหรือ CCA และคลาสการตีเกลียว (IEC 60228 Class 2, 5 หรือ 6) แยกต่างหากสำหรับตัวนำสัญญาณและตัวนำไฟฟ้าภายในสายเคเบิลเดียวกัน ข้อกำหนดที่ระบุว่า "ตัวนำ 28 AWG" เท่านั้น ทำให้ผู้ผลิตสามารถใช้ CCA สำหรับตัวนำไฟฟ้าและทองแดงแข็งสำหรับตัวนำสัญญาณ หรือในทางกลับกัน ได้โดยไม่ต้องเปิดเผย
• วัสดุฉนวนและเปอร์เซ็นต์โฟม (ถ้าเกิดฟอง): ระบุประเภทฉนวนโพลีเมอร์ (PE แข็ง, PE โฟมที่มีเปอร์เซ็นต์โฟมขั้นต่ำ, FEP หรือ PTFE) แทนที่จะระบุเพียงความหนาของผนังที่ระบุ สายเคเบิลสองเส้นที่มีความหนาของผนังฉนวนเท่ากันแต่ค่าคงที่ไดอิเล็กทริกต่างกัน (PE แบบแข็งและแบบโฟม) จะมีอิมพีแดนซ์ลักษณะเฉพาะที่แตกต่างกันและค่าการสูญเสียการแทรกที่แตกต่างกันที่ความถี่สูง
• ช่วงความยาวและพิกัดความเผื่อของ Twist Lay: ระบุความยาวเลย์ที่กำหนดและความเบี่ยงเบนสูงสุดที่อนุญาตสำหรับคู่ดิฟเฟอเรนเชียลแต่ละคู่ ความยาวเลย์จะควบคุมความถี่สูงสุดของการสูญเสียกลับของโครงสร้างและความสมดุลของคู่โดยตรง ความแปรผันของความยาวเลย์ที่ไม่สามารถควบคุมได้ทำให้เกิดความแปรผันอิมพีแดนซ์แบบแบตช์ต่อแบตช์ ซึ่งอาจยากต่อการวินิจฉัยหากไม่มีการทดสอบการสะท้อนกลับของโดเมนเวลา

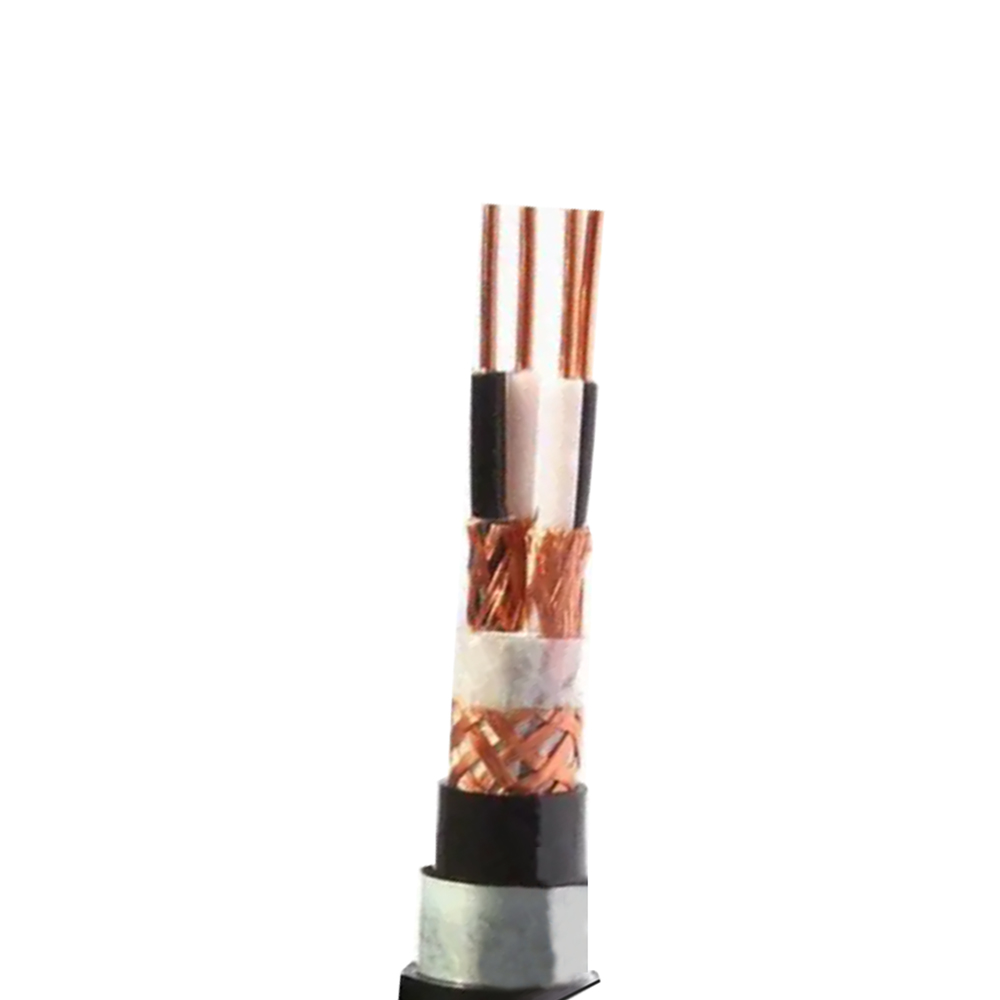

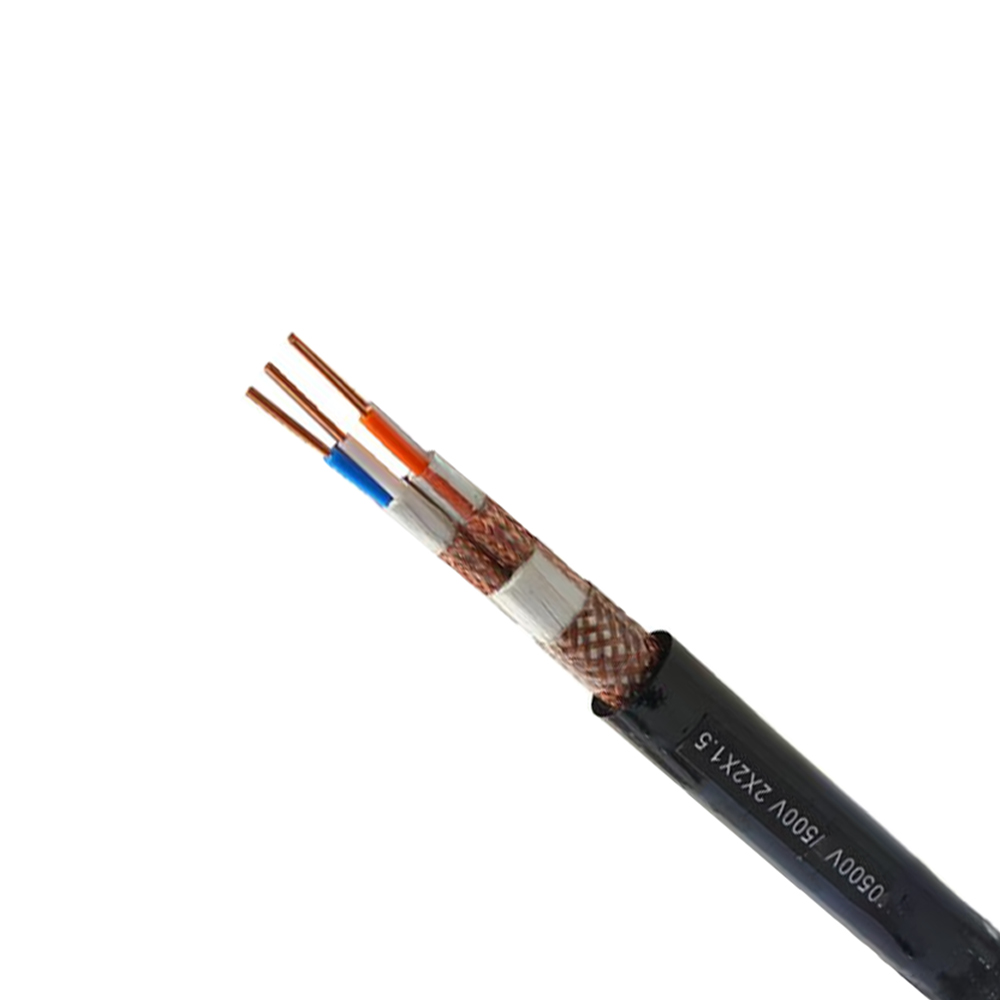

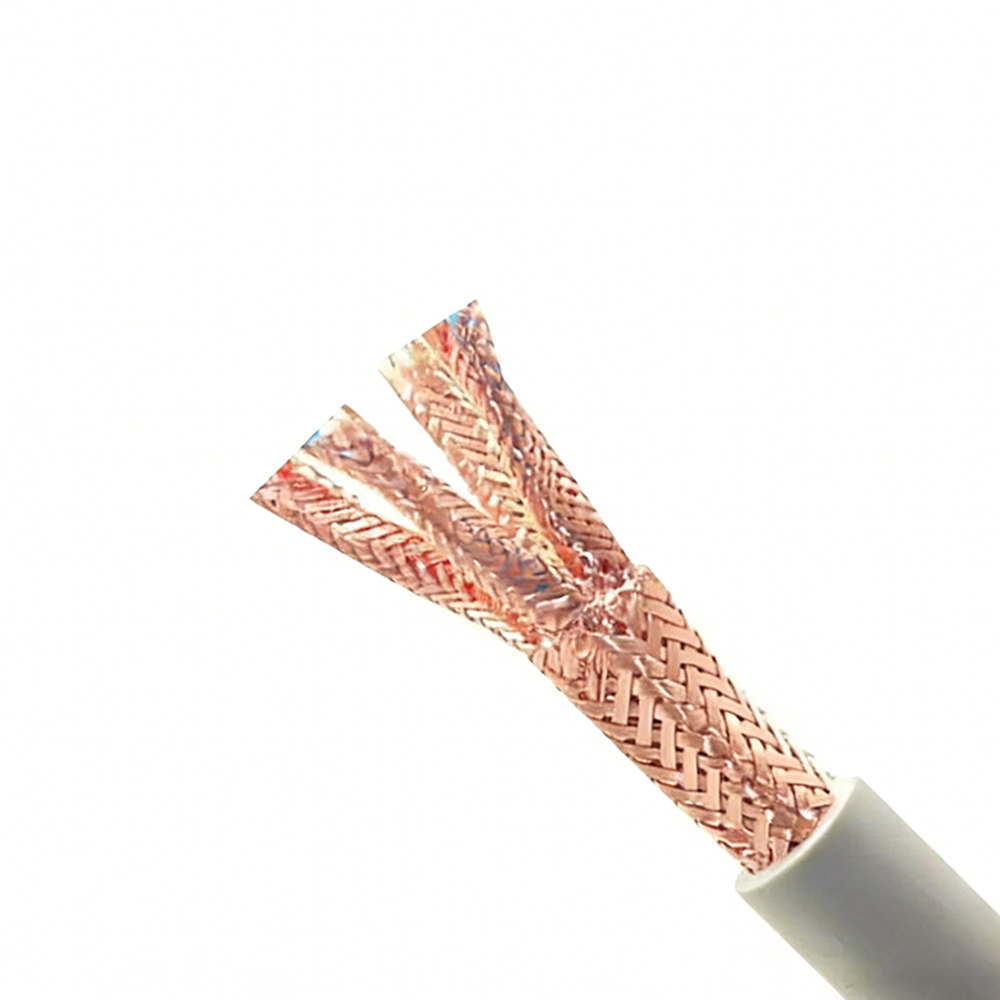

• โครงสร้างโล่และการปกปิด: ระบุประเภทฟอยล์ (โพลีเอสเตอร์อลูมิไนซ์หรือโพลีโพรพีลีนอลูมิไนซ์) เปอร์เซ็นต์ฟอยล์ที่ทับซ้อนกัน และวัสดุลวดระบายสำหรับชีลด์แต่ละคู่ รวมถึงเปอร์เซ็นต์การครอบคลุมถักเปียโดยรวมและเส้นผ่านศูนย์กลางของลวดสำหรับชีลด์ถักด้านนอก "ป้องกันเต็มที่" โดยไม่มีรายละเอียดเหล่านี้ทำให้ผู้ผลิตสามารถใช้โครงสร้างการครอบคลุมน้อยที่สุด ซึ่งรวมถึงวัสดุป้องกันในทางเทคนิคด้วย แต่ให้การปราบปราม EMI ไม่เพียงพอที่ความถี่กิกะเฮิรตซ์
• ข้อกำหนดการตรวจสอบบทความฉบับแรก (FAI): ระบุว่าพารามิเตอร์ใดที่ต้องวัดในตัวอย่างตั้งแต่การผลิตครั้งแรก อุปกรณ์และขั้นตอนการทดสอบใดที่จะใช้ และค่าใดที่ถือเป็นผลลัพธ์ที่ผ่าน FAI เป็นกลไกทางสัญญาที่ป้องกันการทดแทนการก่อสร้างที่มีต้นทุนต่ำกว่าหลังจากได้รับการอนุมัติตัวอย่างแล้ว หากไม่มีข้อกำหนด FAI ที่ชัดเจนในข้อกำหนดของ OEM ผู้ผลิตไม่มีภาระผูกพันตามสัญญาในการรักษาโครงสร้างที่ใช้ในตัวอย่างที่ได้รับอนุมัติตลอดการดำเนินการผลิตครั้งต่อไป

สำหรับสายเคเบิลคอมพิวเตอร์ที่มีจุดประสงค์เพื่อใช้ในผลิตภัณฑ์ที่อยู่ภายใต้การรับรองตามกฎระเบียบ — UL, CE, FCC ส่วนที่ 15 — ข้อมูลจำเพาะของ OEM ควรชี้แจงด้วยว่าตัวสายเคเบิลนั้นต้องมีการรับรองแยกกันหรือไม่ หรือจะได้รับการรับรองเป็นส่วนประกอบภายในการประกอบผลิตภัณฑ์ขั้นสุดท้ายหรือไม่ การรับรองระดับสายเคเบิลกำหนดให้ต้องมีการทดสอบโครงสร้างเฉพาะและแสดงรายการภายใต้แผนงานของผู้รับรอง การรับรองผลิตภัณฑ์ขั้นสุดท้ายครอบคลุมสายเคเบิลในฐานะส่วนประกอบภายในโดยไม่ต้องใช้เครื่องหมายระดับสายเคเบิลที่เป็นอิสระ การวางแนวที่ไม่ถูกต้องระหว่างสิ่งที่ระบุไว้และสิ่งที่เส้นทางการรับรองต้องการจริง ๆ เป็นสาเหตุทั่วไปของความล่าช้าของโครงการ เมื่อการตรวจสอบตามกฎระเบียบพบว่าสายเคเบิลที่ระบุเป็น "รายการ UL" ที่จริงแล้วได้รับการยอมรับจาก UL ว่าเป็นส่วนประกอบเท่านั้น หรือมีรายการ UL สำหรับพิกัดแรงดันไฟฟ้า/อุณหภูมิที่แตกต่างจากการใช้งานที่ต้องการ
