สายม้วน Manufacturers

สายม้วน

บทนำ

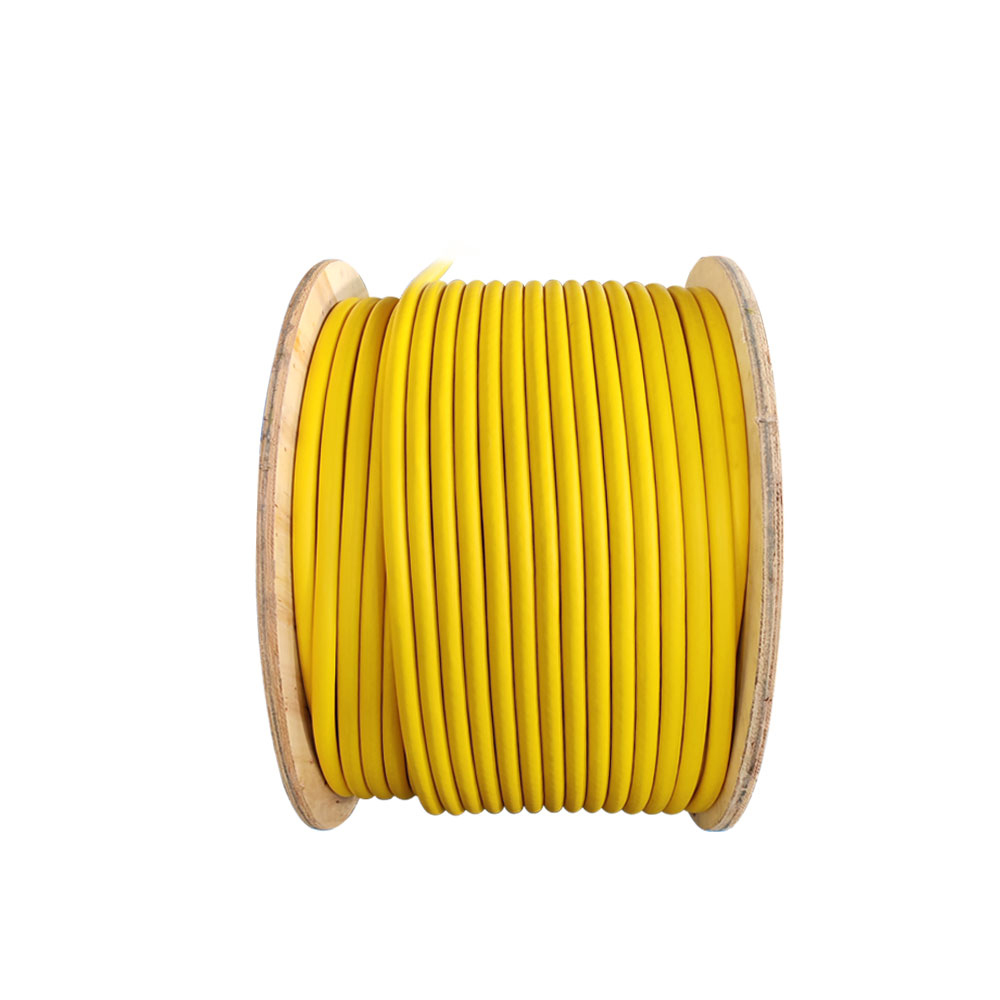

สายเคเบิลม้วนหรือที่เรียกว่าสายโซ่ลากหรือสายเคเบิลม้วนสายเคเบิลได้รับการออกแบบมาเป็นพิเศษสำหรับแหล่งจ่ายไฟมือถือและการส่งสัญญาณซึ่งสามารถม้วนและคลายม้วนบนม้วนสายเคเบิล/ดรัมซ้ำๆ ในระหว่างการทำงาน คุณลักษณะหลัก ได้แก่ ความสามารถในการทนต่อการดัดงอ การม้วน การลาก และความเค้นเชิงกลอื่นๆ อย่างต่อเนื่อง โดยให้ความยืดหยุ่นที่สูงมาก ความต้านทานต่อความเมื่อยล้าจากการโค้งงอ ความต้านทานแรงดึง และความต้านทานแรงบิด เป็นส่วนประกอบที่สำคัญสำหรับการเชื่อมต่อแบบไดนามิกระหว่างอุปกรณ์เคลื่อนที่และจุดจ่ายไฟ/ควบคุมคงที่

การใช้งาน
ใช้โดยเฉพาะสำหรับแหล่งจ่ายไฟแบบยืดไสลด์และการส่งสัญญาณที่มีสายเคเบิลติดตามอุปกรณ์ที่กำลังเคลื่อนที่
สถานการณ์การใช้งานทั่วไป ได้แก่: เครนท่าเรือ (เครนท่าเรือ เครนลาน) รถยก-รถเครนยก เครนขาสูง ระบบจัดเก็บอัตโนมัติ (เครื่องซ้อน) เครื่องจักรก่อสร้าง (รอกสายเคเบิลของรถขุด) อุปกรณ์บนเวที อุปกรณ์ทำเหมือง และอุปกรณ์เครื่องจักรกลเคลื่อนที่ใดๆ ที่ขับเคลื่อน/ควบคุมผ่านรอกม้วนสายไฟ

การผลิต
ตัวนำ: ใช้ลวดทองแดงไร้ออกซิเจนเนื้อละเอียดพิเศษ ที่เกิดขึ้นจากการพันเกลียวแบบพิเศษหรือเทคนิคการพันเกลียวที่ซับซ้อน เพื่อให้มั่นใจถึงความยืดหยุ่นที่ดีเยี่ยมและความต้านทานการดัดงอ
ฉนวนกันความร้อน: ใช้วัสดุที่มีความยืดหยุ่นสูง เช่น อีลาสโตเมอร์ชนิดพิเศษ เทอร์โมพลาสติกอีลาสโตเมอร์ (TPE) หรือโพลีโอเลฟินแบบเชื่อมขวาง ซึ่งต้านทานการแตกร้าวภายใต้การโค้งงอบ่อยครั้ง
การเดินสายเคเบิล: ใช้โครงสร้างการตีเกลียวแบบไม่มีแรงบิดที่ได้รับการปรับปรุงอย่างเหมาะสม (เช่น การตีเกลียวแบบย้อนกลับแบบหลายชั้นหรือเป็นกลุ่ม) และอาจรวมแกนที่ต้านทานแรงดึง (เช่น เชือกไฟเบอร์เคฟล่าร์) เพื่อทนทานต่อแรงดึง พร้อมด้วยตัวเติมเพื่อให้มั่นใจถึงความเสถียรของโครงสร้าง
เปลือกชั้นใน: โดยทั่วไปจะอัดขึ้นรูปด้วยชั้นในของอีลาสโตเมอร์หรือโพลียูรีเทน (PUR) เพื่อยึดแกนสายเคเบิลให้แน่น ช่วยเพิ่มการบัฟเฟอร์ความเค้นและการป้องกันแรงบิด
การป้องกัน (ถ้าจำเป็น): ใช้ชีลด์ถักลวดทองแดงชุบดีบุกหรือชีลด์เกลียว โดยมีการออกแบบโครงสร้างที่เข้ากันได้กับการเคลื่อนที่แบบโค้งงอ เพื่อป้องกันการแตกหักของชีลด์หรือการเจาะฉนวนระหว่างการเคลื่อนที่
เปลือกนอก: อัดขึ้นรูปด้วยวัสดุเปลือกนอกที่ทนทานต่อการสึกหรอ ทนต่อสภาพอากาศ และทนต่อการฉีกขาด เช่น โพลียูรีเทน (PUR) หรือพีวีซีดัดแปลงพิเศษ มักเป็นสีดำหรือสีส้มที่มีการยึดเกาะต่ำ เพื่อป้องกันการเกาะติดระหว่างการม้วน
การควบคุมกระบวนการที่สำคัญ: ปรับระยะพิทช์การบิดของแต่ละชั้นให้เหมาะสมเพื่อลดความเครียดภายใน ควบคุมความเข้ากันได้ของการดัดงอของตัวนำและการถักเปียอย่างเข้มงวด ทำการทดสอบประสิทธิภาพทางไฟฟ้า 100% การสุ่มตัวอย่างภาคบังคับสำหรับการทดสอบความล้าจากการดัดงอ การทดสอบแรงดึง และการทดสอบแรงบิด

บริการ
การให้คำปรึกษาในการเลือก: ให้คำแนะนำในการเลือกที่แม่นยำโดยพิจารณาจากระยะการเคลื่อนที่ของอุปกรณ์ ประเภทม้วน (ขับเคลื่อนด้วยสปริง ขับเคลื่อนด้วยมอเตอร์ ขับเคลื่อนด้วยฮิสเทรีซิส) รัศมีการโค้งงอ ความเร็ว รวมของแกนสัญญาณ/ควบคุม และสภาพแวดล้อม (ต้านทานน้ำมัน ต้านทานรังสียูวี อุณหภูมิ)
การทดสอบและการรับรอง: จัดทำรายงานการทดสอบตามมาตรฐานการทดสอบที่เกี่ยวข้อง (เช่น รอบการดัดงอ ความต้านทานแรงดึง) โดยผลิตภัณฑ์ที่สอดคล้องกับ CE, RoHS และข้อกำหนดอื่นๆ

ข้อดี
อายุการใช้งานไดนามิกยาวนานพิเศษ: ออกแบบมาโดยเฉพาะสำหรับความเค้นแบบไดนามิก ให้ความต้านทานความล้าจากการโค้งงอ ความต้านทานแรงบิด และความต้านทานแรงดึงได้ดีเยี่ยม ทำให้มั่นใจได้ถึงประสิทธิภาพที่ยาวนานแม้ภายใต้การเคลื่อนไหวที่ลูกสูบต้องการ
การผสานรวมสูงและประหยัดพื้นที่: รวมการส่งกำลัง สัญญาณควบคุม การสื่อสารข้อมูล และแม้แต่ไฟเบอร์ออปติกไว้ในสายเคเบิลเส้นเดียว ทำให้การออกแบบระบบง่ายขึ้น และลดน้ำหนักที่แขวนไว้และพื้นที่ที่ต้องการในส่วนท้ายที่เคลื่อนที่
การป้องกันทางกลที่ยอดเยี่ยม: เปลือกด้านนอกที่ทนทานต่อการสึกหรอ ทนต่อการฉีกขาดสูง และโครงสร้างภายในที่ได้รับการปรับปรุงให้เหมาะสม ต้านทานการบดอัด แรงเสียดทาน และผลกระทบเล็กน้อยจากภายนอกได้อย่างมีประสิทธิภาพ
การทำงานที่เสถียรและเชื่อถือได้: รับประกันกำลังไฟฟ้าและการส่งสัญญาณที่เสถียรแม้ในระหว่างการเคลื่อนไหวอย่างต่อเนื่อง ลดการหยุดทำงานของอุปกรณ์ที่เกิดจากสายเคเบิลขัดข้อง
ประสิทธิภาพและความปลอดภัยของอุปกรณ์ที่เพิ่มขึ้น: ให้การเชื่อมโยงพลังงานและข้อมูลที่เชื่อถือได้และต่อเนื่องสำหรับอุปกรณ์เคลื่อนที่ โดยทำหน้าที่เป็นองค์ประกอบหลักในการรับประกันการทำงานที่ต่อเนื่อง มีประสิทธิภาพ และปลอดภัยของเครื่องจักรเคลื่อนที่ขนาดใหญ่
