การนับคู่และการเลือกเกจ: เหตุใดการผิดพลาดเหล่านี้จึงมีค่าใช้จ่ายสูง

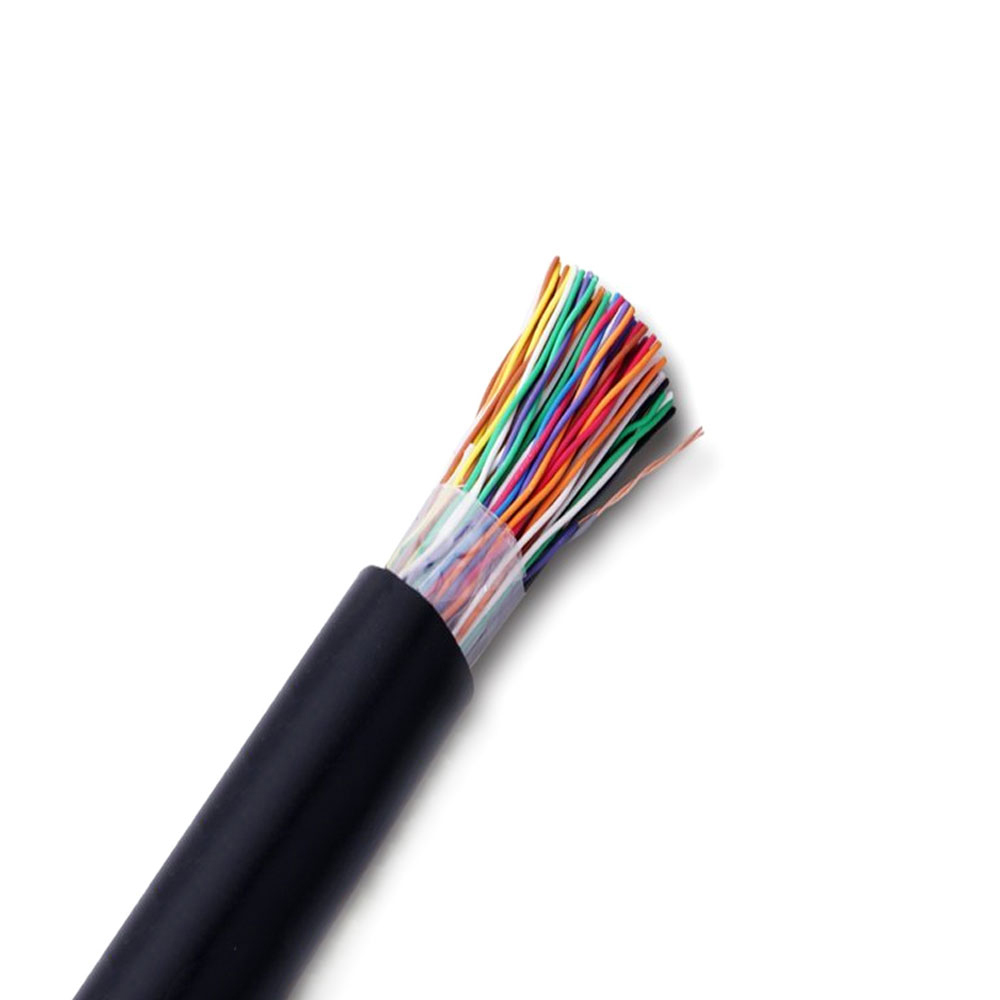

สายเคเบิลสื่อสารในเมือง s ถูกกำหนดโดยพารามิเตอร์สองตัวเป็นหลัก: จำนวนคู่บิดเกลียวและเกจตัวนำ (AWG หรือ mm²) ในทางปฏิบัติ ทั้งสองอย่างนี้มักจะไม่ได้รับการระบุไว้ในระหว่างการวางแผนเครือข่าย ซึ่งนำไปสู่การดึงซ้ำหรือการเดินสายเคเบิลแบบขนานที่มีค่าใช้จ่ายสูงภายในหลายปีของการติดตั้ง สายเคเบิล 100 คู่ที่ติดตั้งสำหรับบล็อกสำหรับที่พักอาศัยอาจดูเหมือนเพียงพอในการทดสอบเดินเครื่อง แต่เนื่องจากการปรับใช้แบบไฟเบอร์สู่อาคารทำให้อุปกรณ์รวม VDSL2 และ G.รวดเร็ว ใกล้ชิดกับผู้ใช้ปลายทางมากขึ้น ความต้องการคู่ที่ใช้งานอยู่ในส่วนทองแดงระยะสุดท้ายอาจพุ่งสูงขึ้นอย่างไม่คาดคิด เนื่องจากมีการเพิ่มวงจรพันธะคู่และวงจรสำรอง

เกจตัวนำส่งผลต่อทั้งความต้านทานของลูปและพฤติกรรมของครอสทอล์ค ตัวนำที่บางกว่า (0.32 มม. หรือ 26 AWG) จะช่วยลดน้ำหนักสายเคเบิลและพื้นที่ท่อ แต่เพิ่มความต้านทานของลูป DC ซึ่งจำกัดช่วงที่มีประสิทธิภาพของเทคโนโลยี DSL — สำคัญอย่างยิ่งในพื้นที่ที่ระยะห่างระหว่างตู้ถึงสถานที่ตั้งเกิน 300 เมตร ตัวนำที่หนาขึ้น (0.5 มม. หรือ 0.6 มม.) จะขยายความยาวลูปที่ใช้งานได้และลดการสูญเสียการแทรก ทำให้เป็นตัวเลือกที่ต้องการสำหรับการวิ่งใต้ดินที่ยาวนานขึ้นในเครือข่ายการสื่อสารชานเมือง สำหรับสายป้อนแบ็คโบนที่ให้บริการจุดกระจายหลายจุด เส้นผ่านศูนย์กลางตัวนำ 0.5 มม. เป็นค่าขั้นต่ำในทางปฏิบัติเพื่อรักษาระยะการส่งสัญญาณที่เพียงพอตลอดช่วงความถี่เต็มที่ใช้โดยเทคโนโลยีบรอดแบนด์สมัยใหม่

Anhui Zhishang Cable เทคโนโลยี Co., Ltd. ใช้ความเข้าใจนี้โดยนำเสนอช่วงที่มีโครงสร้างของการนับคู่ ตั้งแต่สายเคเบิลกระจายในพื้นที่ 5 คู่ ไปจนถึงสายเคเบิลหลัก 2,400 คู่ พร้อมตัวเลือกเกจที่ตรงกับระยะทางของช่วงทั่วไปและความหนาแน่นของการบริการที่พบในโทโพโลยีเครือข่ายในเมืองและชานเมือง

วัสดุฉนวนและเปลือกหุ้มกำหนดความทนทานใต้ดินได้อย่างไร

สภาพแวดล้อมใต้ดินทำให้เกิดความเครียดทางเคมีและทางกลกับสายเคเบิลสื่อสาร ซึ่งแทบจะมองไม่เห็นจนกว่าจะเกิดความล้มเหลว ค่า pH ของดิน ความเค็มของน้ำใต้ดิน การมีอยู่ของไฮโดรคาร์บอนจากการไหลบ่าของถนน และวงจรการแช่แข็งและละลาย ล้วนเป็นการสร้างสายเคเบิลโจมตีจากภายนอกสู่ภายใน สำหรับ สายเคเบิลสื่อสารในเมือง วัสดุเปลือกด้านนอกเป็นสิ่งกีดขวางหลัก และการเลือกระหว่างโครงสร้าง PE (โพลีเอทิลีน), PVC และเทป PE/เหล็กแบบมีแจ็กเก็ตสองชั้น มีผลกระทบระยะยาวที่ขยายออกไปเกินกว่าต้นทุนเริ่มต้น

เปลือกโพลีเอทิลีนความหนาแน่นสูง (HDPE) มีความทนทานต่อความชื้น กรดในดิน และการย่อยสลายของจุลินทรีย์ได้ดีกว่า HDPE ไม่เป็นพลาสติกเมื่อเวลาผ่านไปเช่นเดียวกับที่ PVC ทำ ซึ่งหมายความว่ามันยังคงรักษาคุณสมบัติทางกลดั้งเดิมไว้ได้ตลอดระยะเวลาหลายทศวรรษของการฝัง — ข้อได้เปรียบที่สำคัญเนื่องจากคาดว่าสายเคเบิลสื่อสารในเมืองจะยังคงใช้งานได้เป็นเวลา 20 ถึง 40 ปีโดยไม่มีการขุดค้น พีวีซียังคงพบเห็นได้ทั่วไปในการติดตั้งภายในอาคารหรือแบบกึ่งป้องกันเนื่องจากมีต้นทุนที่ต่ำกว่าและการสิ้นสุดที่ง่ายกว่า แต่ไม่ใช่ทางเลือกที่เหมาะสมสำหรับสายเคเบิลแบบฝังโดยตรงหรือแบบมีท่อร้อยสายในสภาพแวดล้อมที่มีความชื้นสูงหรือสัมผัสกับสารเคมี

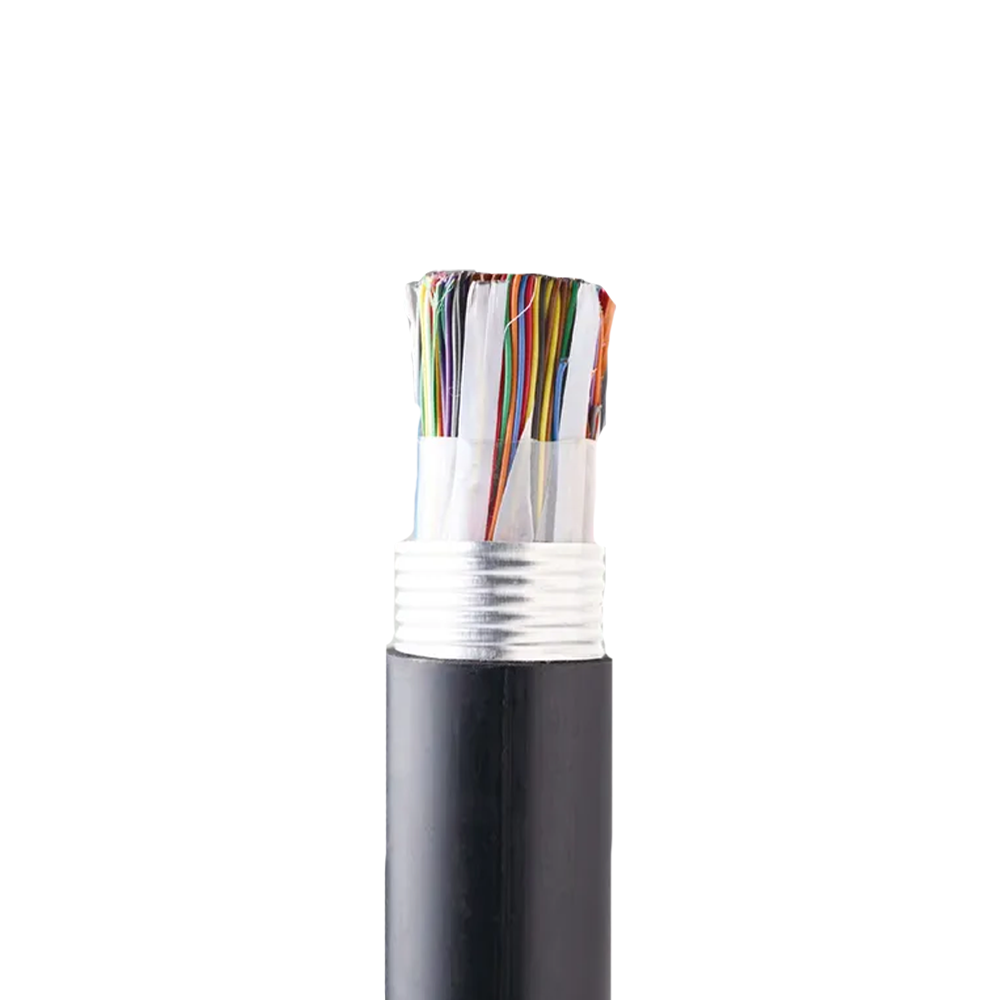

สำหรับสายเคเบิลในพื้นที่ที่มีสัตว์ฟันแทะสูงหรือเส้นทางใต้ถนนและทางรถไฟซึ่งมีความเสี่ยงต่อความเสียหายทางกลเพิ่มขึ้น จะมีการเพิ่มชั้นเกราะเพิ่มเติม — โดยทั่วไปจะเป็นเทปเหล็กลูกฟูกหรือลวดเหล็ก — จะถูกเพิ่มไว้ใต้แจ็คเก็ตด้านนอก โครงสร้างนี้ไม่ได้ทำให้สายเคเบิลกันน้ำได้ด้วยตัวเอง คุณภาพและความต่อเนื่องของสารประกอบน้ำท่วมที่เติมช่องว่างระหว่างคู่มีความสำคัญเท่าเทียมกัน สารประกอบน้ำท่วมที่ใช้ไม่ดีจะทิ้งช่องอากาศไว้ซึ่งกักความชื้น ซึ่งเคลื่อนตัวตามแนวยาวไปตามสายเคเบิล และทำให้ความต้านทานของฉนวนเสื่อมลงทั่วทั้งส่วนสายเคเบิลยาวจากจุดเดียวที่แจ็คเก็ตเสียหาย

เปรียบเทียบการก่อสร้างปลอกใต้ดินทั่วไป

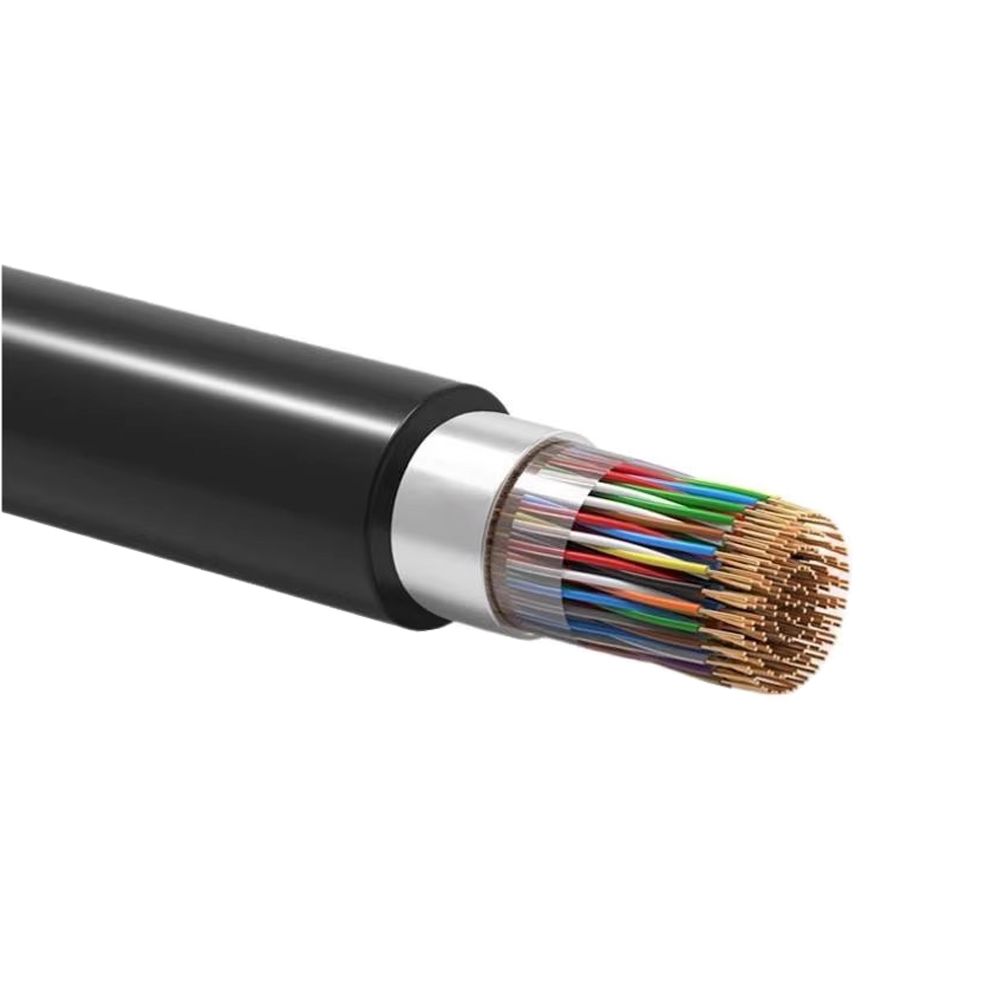

• PE ฝักเดี่ยว: มาตรฐานการติดตั้งท่อ ทนต่อความชื้นได้ดี ไม่เหมาะสำหรับการฝังโดยตรงในดินที่มีฤทธิ์รุนแรงโดยไม่มีการป้องกันเพิ่มเติม

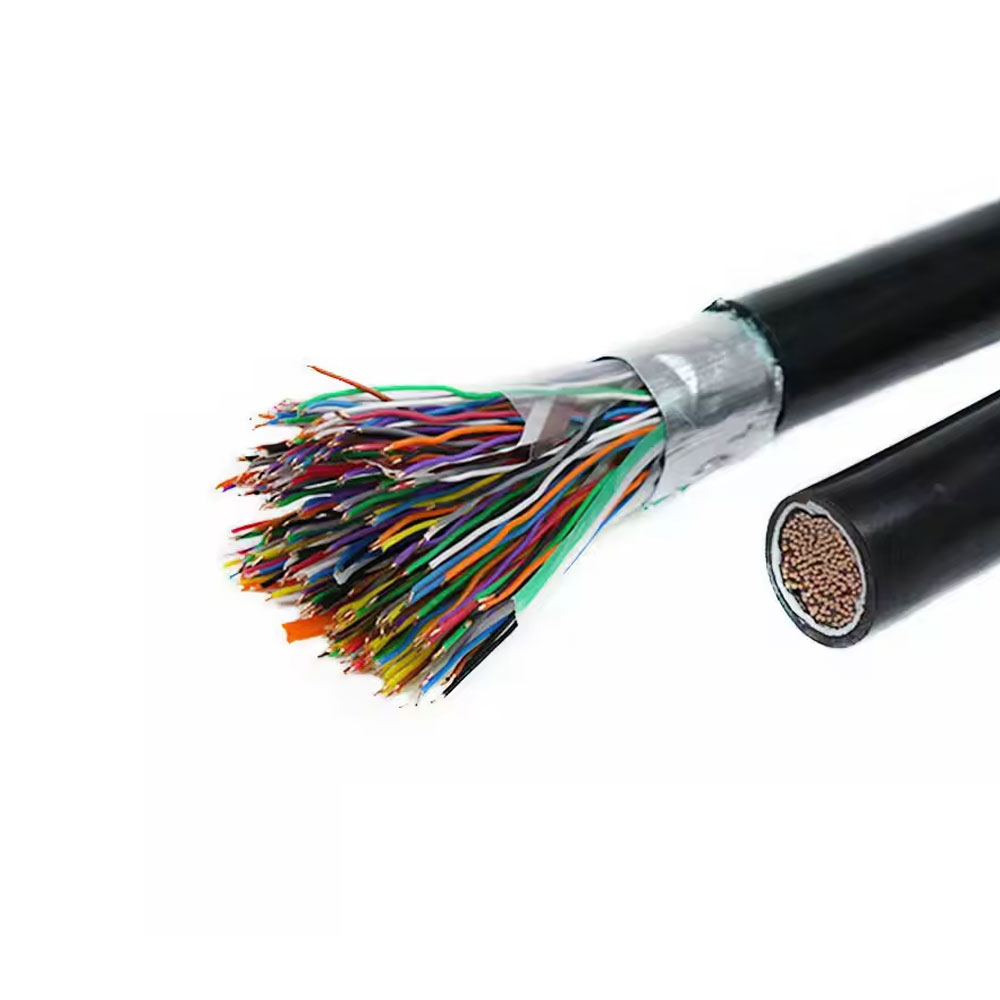

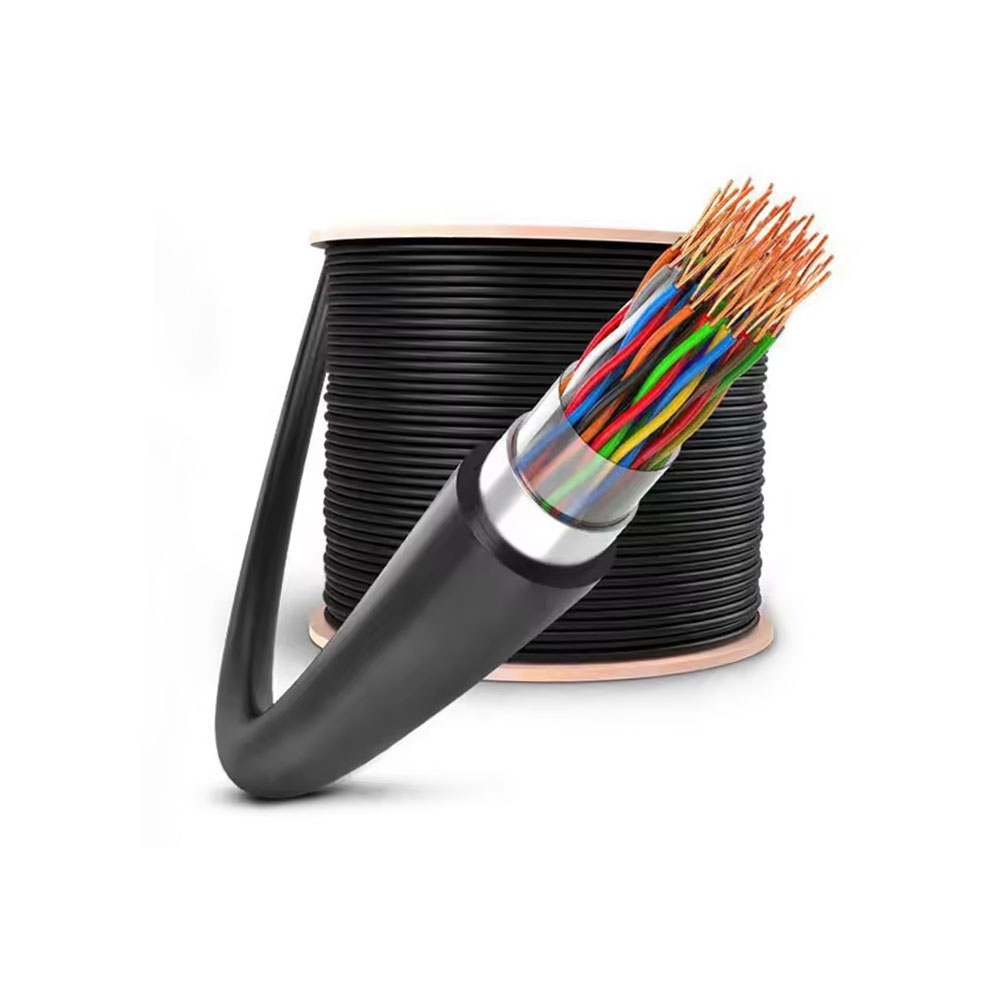

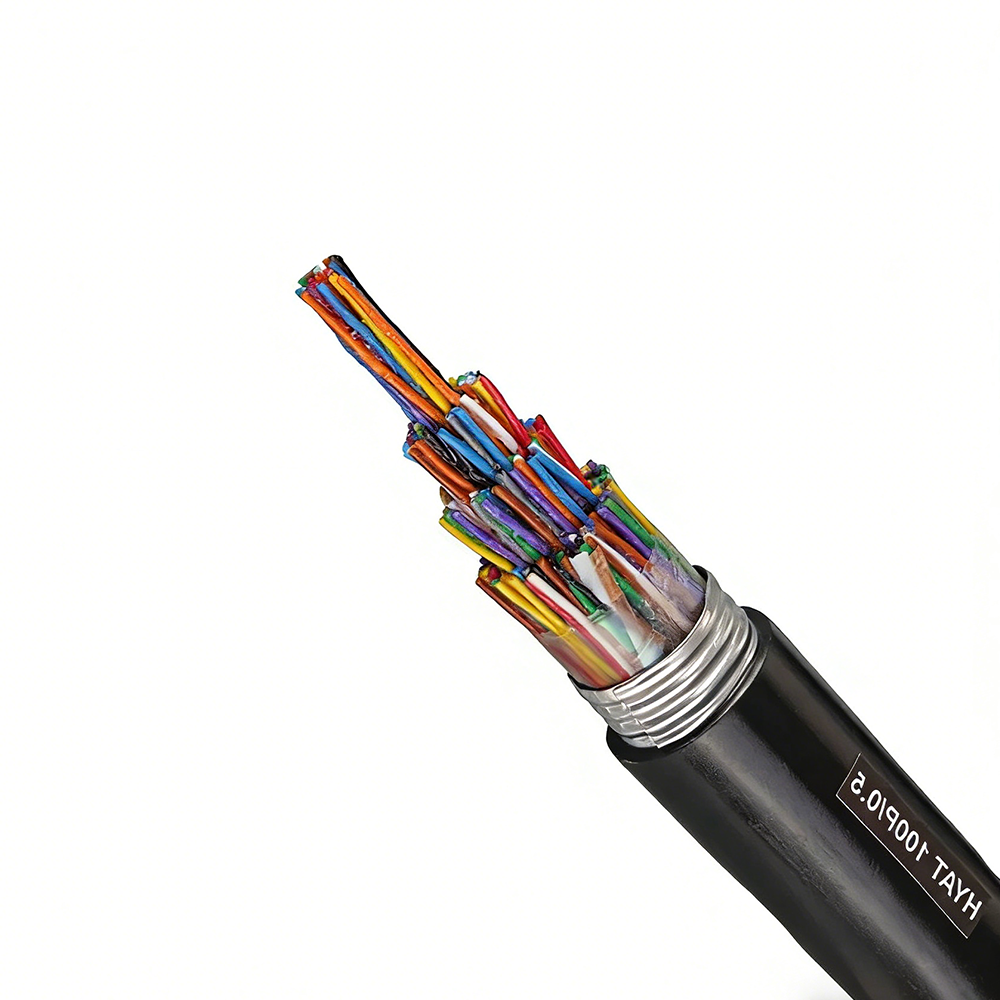

• เทปเหล็กลูกฟูก PE PE: ที่ต้องการสำหรับการฝังศพโดยตรง รวมการป้องกันทางกลเข้ากับแผงกั้นความชื้น เพิ่มน้ำหนักและลดความยืดหยุ่น

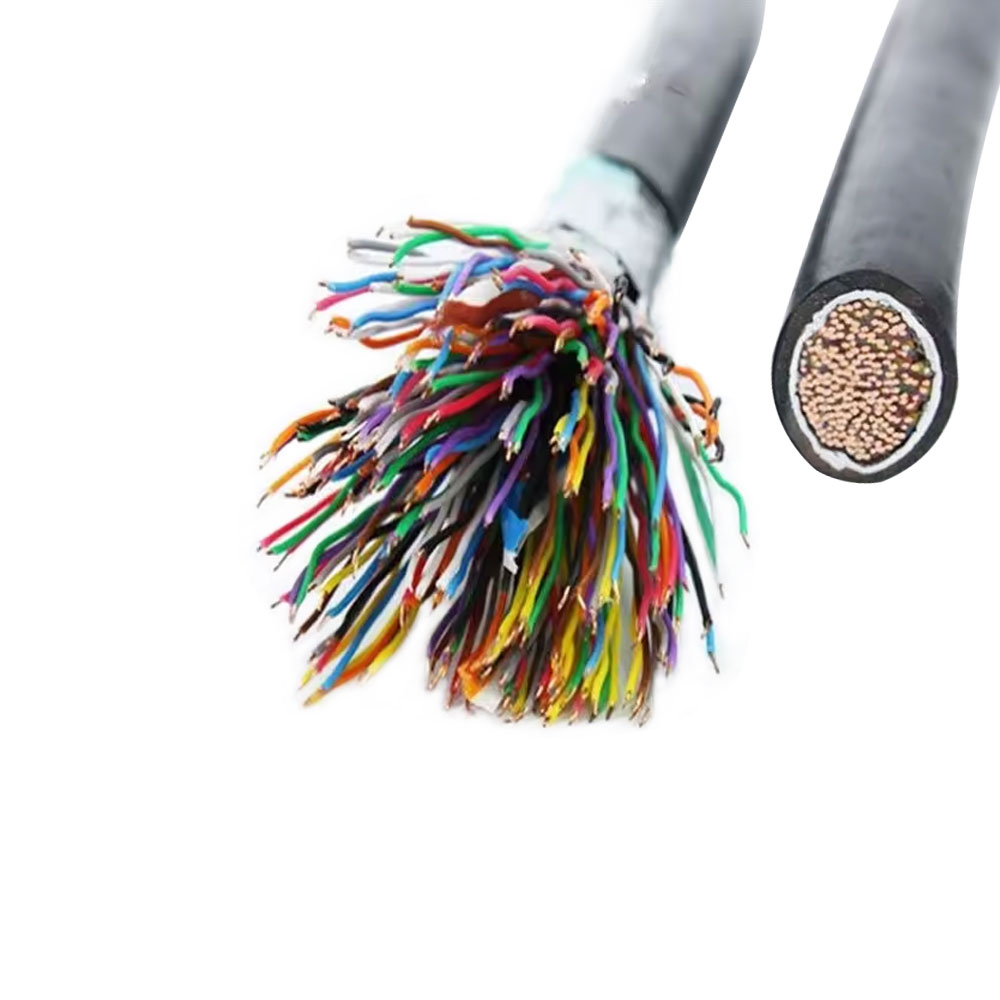

• เกราะลวดเหล็ก PE: ใช้ในบริเวณที่คาดว่าจะรับแรงดึง (ภูมิประเทศที่สูงชัน สิ่งที่แนบมากับสะพาน หรือตัวยกแนวตั้ง) สายไฟแต่ละเส้นให้ทั้งการป้องกันและแรงดึง

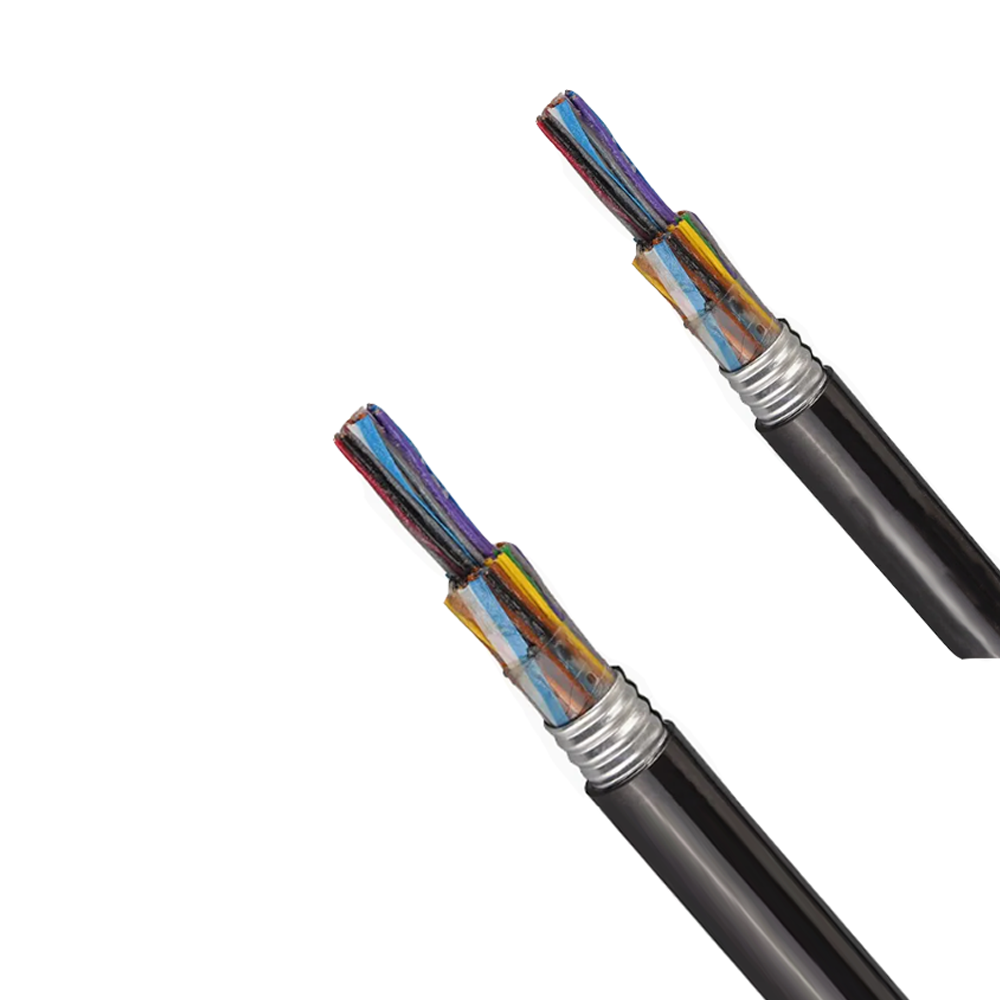

• แกนที่เติมเจล (แบบน้ำท่วม): สารประกอบน้ำท่วมจะเติมช่องว่างอากาศทั้งหมดระหว่างคู่ จำเป็นสำหรับการต้านทานความชื้นที่จุดประกบและการปิดกั้นน้ำตามยาว

การจัดการ Crosstalk ในชุดสายเคเบิลในเมืองความหนาแน่นสูง

เมื่อมีการส่งทราฟฟิกบรอดแบนด์ผ่านคู่ทองแดงมากขึ้นโดยใช้เวกเตอร์และเทคโนโลยี G.fast crosstalk ทั้ง Near-end (NEXT) และ Far-end (FEXT) จะกลายเป็นข้อจำกัดที่มีผลผูกพันกับปริมาณงานที่ทำสำเร็จได้ต่อคู่ สายเคเบิลสื่อสารในเมืองที่ได้รับการออกแบบและติดตั้งสำหรับบริการ POTS เกรดเสียง มักจะแสดงระดับสัญญาณรบกวนที่ยอมรับได้ที่ความถี่เสียง แต่จำกัดประสิทธิภาพที่สูงกว่า 10 MHz อย่างรุนแรง การทำความเข้าใจกลไกทางกายภาพที่อยู่เบื้องหลัง crosstalk ช่วยในการประเมินว่าโรงงานเคเบิลที่มีอยู่สามารถรองรับการอัพเกรดบรอดแบนด์หรือต้องเปลี่ยนใหม่หรือไม่

ครอสทอล์คระหว่างคู่ในสายเคเบิลหลายคู่ถูกกำหนดโดยความแม่นยำและความสม่ำเสมอของระยะบิด (จำนวนการบิดต่อความยาวหน่วย) สำหรับแต่ละคู่ แต่ละคู่ในสายเคเบิลสื่อสารในเมืองที่ผลิตอย่างดีมีระยะบิดที่ควบคุมอย่างระมัดระวังและเป็นเอกลักษณ์เพื่อลดการมีเพศสัมพันธ์กับคู่ที่อยู่ติดกัน เมื่อระยะพิตช์บิดไม่สอดคล้องกัน ไม่ว่าจะจากการเปลี่ยนแปลงของการผลิตหรือความเสียหายทางกายภาพระหว่างการติดตั้ง ความไม่สมดุลของตัวเก็บประจุและอุปนัยระหว่างคู่จะเพิ่มขึ้น ทำให้เกิดเสียงรบกวนทั่วทั้งมัดสายเคเบิลทั้งหมด นี่คือสาเหตุที่การควบคุมกระบวนการของผู้ผลิตสายเคเบิลในระหว่างการบิดไม่ได้เป็นเพียงช่องทำเครื่องหมายคุณภาพเท่านั้น แต่ยังมีผลกระทบโดยตรงต่อความจุบรอดแบนด์ของเครือข่ายที่ใช้งาน

ในการปรับใช้ VDSL2 และ G.fast แบบเวกเตอร์ DSLAM หรือ DPU (Distribution Point Unit) จะใช้การประมวลผลสัญญาณดิจิทัลแบบแอคทีฟเพื่อยกเลิกสัญญาณครอสทอล์คระหว่างคู่ในกลุ่มเครื่องผูกเดียวกัน การทำเวคเตอร์นี้จะทำงานได้อย่างมีประสิทธิภาพก็ต่อเมื่อคุณลักษณะการเชื่อมต่อครอสทอล์คของสายเคเบิลมีเสถียรภาพและสามารถคาดเดาได้ ซึ่งต้องมีโครงสร้างทางกายภาพที่สม่ำเสมอตลอดความยาวของสายเคเบิล สายเคเบิลที่มีจุดต่อที่รบกวนรูปทรงของคู่แบบเดิม หรือส่วนที่มีการมัดคู่ใหม่อย่างไม่ถูกต้องหลังการซ่อมแซม ทำให้เกิดความผิดปกติแบบครอสทอล์คที่ทำให้การได้รับเวกเตอร์ลดลง และลดปริมาณงานต่อคู่ทั่วทั้งกลุ่ม Zhishang Cable รักษาระดับความคลาดเคลื่อนของการบิดตัวอย่างเข้มงวด และทำการทดสอบสมดุลทางไฟฟ้าในแบตช์การผลิตเพื่อรองรับสถานการณ์การใช้งานที่มีความต้องการสูงเหล่านี้

การวางแผนพื้นที่ท่อและเส้นผ่านศูนย์กลางของสายเคเบิล: ข้อจำกัดที่มักถูกละเลยจนกระทั่งกลายเป็นปัญหา

โครงสร้างพื้นฐานด้านการสื่อสารในเมืองถูกสร้างขึ้นมานานหลายทศวรรษ แต่เครือข่ายท่อซึ่งเป็นท่อร้อยสายที่ใช้ดึงสายเคเบิลนั้นมีขนาดตามสมมติฐานที่เกิดขึ้นในขณะก่อสร้าง เมื่อท่อเหล่านั้นเต็ม การเพิ่มกำลังการผลิตต้องใช้การขุดร่องขนาดเล็กเพื่อติดตั้งท่อใหม่ (ก่อกวนและมีราคาแพงในสภาพแวดล้อมแบบเมืองปูลาดยาง) หรือเปลี่ยนสายเคเบิลเส้นผ่านศูนย์กลางขนาดใหญ่ด้วยทางเลือกที่มีความหนาแน่นสูงกว่า สำหรับผู้ให้บริการเครือข่ายและผู้วางแผนโครงสร้างพื้นฐาน การทำความเข้าใจว่าเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลสัมพันธ์กับอัตราส่วนการเติมท่ออย่างไรเป็นเครื่องมือที่ใช้งานได้จริงในการเพิ่มขีดความสามารถสูงสุดในอนาคตโดยไม่ต้องออกแบบการติดตั้งครั้งแรกมากเกินไป

การฝึกเติมท่อแบบมาตรฐานจำกัดพื้นที่หน้าตัดไว้ที่ 40–50% ของพื้นที่ท่อด้านในสำหรับสายเคเบิลเส้นเดียว และน้อยกว่าตามสัดส่วนเมื่อสายเคเบิลหลายเส้นใช้ท่อร่วมกัน ขอบนี้ไม่สูญเปล่า โดยพิจารณาถึงแรงดัดงอที่ต้องการระหว่างการดึง การขยายตัวทางความร้อนของสายเคเบิลตลอดอายุการใช้งาน และระยะห่างที่จำเป็นหากต้องเปลี่ยนสายเคเบิลโดยไม่ต้องขุดตลอดเส้นทาง สายเคเบิลที่มีเส้นผ่านศูนย์กลางภายนอกใหญ่กว่าที่วางแผนไว้เพียง 10% สามารถลดความจุที่เหลืออยู่ทางทฤษฎีของท่อได้มากกว่า 10% อย่างมาก เนื่องจากข้อจำกัดคือพื้นที่ (สัดส่วนกับเส้นผ่านศูนย์กลางกำลังสอง) ไม่ใช่มิติเชิงเส้น

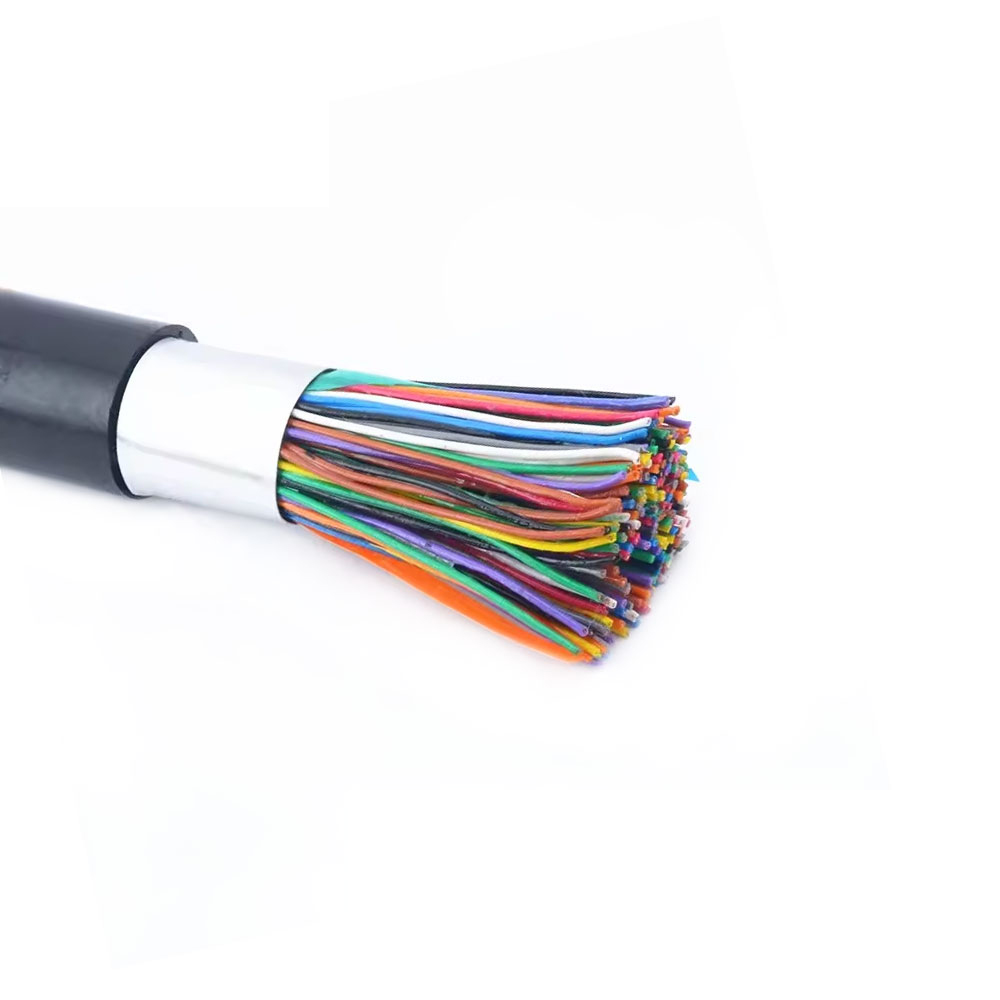

การเปลี่ยนจากสายเคเบิลหุ้มด้วยตะกั่วหุ้มฉนวนกระดาษ (PILS) แบบดั้งเดิมไปเป็นสายเคเบิลหุ้มฉนวน PE สมัยใหม่ที่มีแกนเต็มได้ลดขนาดเส้นผ่านศูนย์กลางของสายเคเบิลลงอย่างมากสำหรับการนับคู่ที่เท่ากัน การลดเส้นผ่านศูนย์กลางเพิ่มเติมสามารถทำได้โดยใช้รูปทรงแกนที่เข้มงวดมากขึ้น ความหนาของผนังฉนวนที่บางลงซึ่งเป็นไปตามมาตรฐานปัจจุบัน และโครงสร้างเทปประสานหรือตะแกรงที่ปรับให้เหมาะสม สำหรับนักวางแผนเครือข่ายที่ทำงานกับโครงสร้างพื้นฐานท่อที่มีข้อจำกัด การระบุสายเคเบิลจากผู้ผลิต เช่น Anhui Zhishang Cable Technology Co., Ltd. ที่เผยแพร่ข้อมูลมิติโดยละเอียดและเสนอรูปแบบโครงสร้างที่กะทัดรัด ช่วยให้คำนวณการเติมท่อได้อย่างแม่นยำก่อนการจัดซื้อสายเคเบิล แทนที่จะค้นพบความไม่ตรงกันระหว่างการติดตั้ง
