เรขาคณิตคู่บิดเบี้ยวควบคุมครอสทอล์คในสายสื่อสารอย่างไร

กลไกการปฏิเสธสัญญาณรบกวนพื้นฐานในสายคู่ตีเกลียว สายสื่อสาร ไม่ใช่การบิดตัวเองแบบแยกออกจากกัน — แต่เป็นความสม่ำเสมอของรูปทรงการบิดตลอดความยาวสายเคเบิลทั้งหมด ความยาวของการบิดของแต่ละคู่ (ระยะห่างที่จำเป็นสำหรับการบิด 360° ที่สมบูรณ์หนึ่งครั้ง) จะกำหนดความถี่ที่คู่จะยกเลิกการรบกวนในโหมดทั่วไปได้อย่างมีประสิทธิภาพมากที่สุด เมื่อคู่หนึ่งสัมผัสกับสนามแม่เหล็กไฟฟ้าภายนอก แรงดันไฟฟ้าเหนี่ยวนำในการบิดครึ่งเดียวจะเท่ากันและตรงข้ามกับแรงดันไฟฟ้าเหนี่ยวนำในการบิดครึ่งเดียวที่อยู่ติดกัน และทั้งสองจะหักล้างกัน การยกเลิกนี้จะมีผลก็ต่อเมื่อความยาวของชั้นสม่ำเสมอเท่านั้น การเปลี่ยนแปลงความยาวของเลย์จะสร้างจุดที่การยกเลิกไม่สมบูรณ์ ปล่อยให้สัญญาณรบกวนตกค้างปรากฏเป็นการรบกวนสัญญาณที่แตกต่างกัน

ในหลายคู่ สายสื่อสาร คู่ที่ต่างกันจะได้รับการกำหนดความยาวเลย์ที่แตกต่างกันเพื่อลดครอสทอล์คแบบคู่ต่อคู่ ซึ่งเป็นการควบรวมพลังงานสัญญาณจากคู่หนึ่งไปยังคู่ที่อยู่ติดกัน ถ้าสองคู่มีความยาวเลย์เท่ากัน การมีเพศสัมพันธ์แบบเหนี่ยวนำและคาปาซิทีฟร่วมกันจะถูกขยายให้สูงสุดและสอดคล้องกัน ทำให้เกิดครอสทอล์คที่แข็งแกร่งตลอดความยาวสายเคเบิลทั้งหมด ด้วยการกำหนดความยาวเลย์ที่ชัดเจน (เช่น 12 มม., 16 มม., 20 มม. และ 26 มม. ในสายเคเบิลสี่คู่) การมีเพศสัมพันธ์ระหว่างสองคู่ใด ๆ จะถูกยกเลิกบางส่วนเนื่องจากเฟสสัมพัทธ์ระหว่างทั้งคู่หมุนอย่างต่อเนื่องตามความยาวสายเคเบิล หลักการนี้คือเหตุผลว่าทำไมการบิดคู่ที่เสียหายใหม่ระหว่างการซ่อมแซมภาคสนาม โดยไม่จำลองความยาวและความสม่ำเสมอของชั้นเดิม จะทำให้ประสิทธิภาพของครอสทอล์คของส่วนที่ซ่อมแซมลดลงเมื่อเทียบกับสายเคเบิลที่ผลิตจากโรงงาน

ความสมดุลของคู่บิดเกลียว ซึ่งเป็นระดับที่ตัวนำทั้งสองมีความสมมาตรทางไฟฟ้า เป็นพารามิเตอร์ที่แยกจากกันแต่เกี่ยวข้องกัน ความไม่สมดุลทำให้ส่วนหนึ่งของสัญญาณดิฟเฟอเรนเชียลถูกแปลงเป็นโหมดร่วม และในทางกลับกัน ปรากฏการณ์ที่เรียกว่าการแปลงโหมด ในการใช้งานข้อมูลความเร็วสูง การแปลงโหมดจะสร้างการสูญเสียการส่งคืนและการเสื่อมสภาพของการสูญเสียการแทรกซึ่งไม่สามารถแก้ไขได้ด้วยการปรับสมดุลที่เครื่องรับ การบรรลุความสมดุลของคู่ที่สูงนั้นจำเป็นต้องควบคุมความสม่ำเสมอของเส้นผ่านศูนย์กลางของตัวนำ ความเยื้องศูนย์กลางของผนังฉนวน (ระดับที่ฉนวนอยู่ตรงกลางตัวนำ) และคุณสมบัติไดอิเล็กทริกของฉนวนในขั้นตอนการผลิตของโรงงาน ผนังฉนวนที่มีความหนาแตกต่างกันมากกว่า ±0.02 มม. รอบๆ เส้นรอบวงตัวนำ ทำให้เกิดความไม่สมดุลของคู่ที่วัดได้ที่ความถี่สูงกว่า 100 เมกะเฮิรตซ์

ความแตกต่างของการจัดอันดับหมวดหมู่ในสายเคเบิลข้อมูลและสิ่งที่เกณฑ์แบนด์วิดท์แต่ละรายการต้องการจริงๆ

ประเภทสายเคเบิลอีเธอร์เน็ต (Cat5e, แมว6, Cat6A, แมว7, แมว8) ถูกกำหนดโดยประสิทธิภาพการส่งข้อมูลจนถึงแบนด์วิธที่ระบุ และแต่ละขั้นตอนในหมวดหมู่เกี่ยวข้องกับการเปลี่ยนแปลงโครงสร้างเฉพาะ — ไม่ใช่แค่ความทนทานที่เข้มงวดมากขึ้นในการออกแบบเดียวกัน การทำความเข้าใจว่าการเปลี่ยนแปลงใดในแต่ละระดับช่วยให้ทีมจัดซื้อประเมินได้ว่าประเภทที่สูงกว่านั้นจำเป็นอย่างแท้จริงสำหรับแอปพลิเคชันที่กำหนดหรือไม่ หรือไม่ว่าจะมีการระบุอย่างระมัดระวังโดยไม่มีเหตุผลทางวิศวกรรมหรือไม่

รายละเอียดการก่อสร้างอย่างหนึ่งที่ส่งผลกระทบอย่างมีนัยสำคัญต่อการติดตั้งภาคสนามคือ cross-filler spline ที่นำมาใช้ใน Cat6 ตัวแยกพลาสติกรูปตัว X นี้วิ่งไปตามแกนสายเคเบิลและแยกคู่บิดเกลียวทั้งสี่คู่ออกทางกายภาพในควอแดรนท์ของมันเอง ช่วยลดการเชื่อมต่อแบบคาปาซิทีฟแบบคู่ต่อคู่ เส้นโค้งมีความจำเป็นเพื่อให้บรรลุขีดจำกัด 250 MHz NEXT ของ Cat6 แต่จะช่วยเพิ่มเส้นผ่านศูนย์กลางและความแข็งของสายเคเบิล ลดความยืดหยุ่นในการโค้งงอเมื่อเทียบกับ Cat5e และต้องใช้เครื่องมือปลายสายที่เข้ากันได้ซึ่งสามารถวางคู่ไว้รอบเส้นโค้งในปลั๊ก RJ45 หรือแจ็คสโตนได้อย่างเหมาะสม ผู้ติดตั้งที่ประเมินความแตกต่างของความแข็งนี้ต่ำเกินไป มักจะสร้างความเสียหายในการติดตั้ง เช่น ตัวนำหักงอ คู่ที่งอเกินที่จุดสิ้นสุด ซึ่งผ่านการตรวจสอบด้วยภาพ แต่ลดการสูญเสียการแทรกและพารามิเตอร์การสูญเสียกลับต่ำกว่าเกณฑ์ Cat6

Cat6A แนะนำพารามิเตอร์ประสิทธิภาพเพิ่มเติมที่ไม่มีอยู่ในหมวดหมู่ที่ต่ำกว่า: Alien Crosstalk (AXT) ซึ่งวัดการเชื่อมต่อสัญญาณระหว่างสายเคเบิลที่อยู่ติดกันในชุดมัด แทนที่จะวัดระหว่างคู่ภายในสายเคเบิลเส้นเดียว การปฏิบัติตามขีดจำกัด AXT จำเป็นต้องมีโครงสร้างแบบมีชีลด์ (S/FTP หรือ F/UTP) หรือเส้นผ่านศูนย์กลางของสายเคเบิลที่ไม่มีชีลด์ที่ใหญ่กว่ามาก ซึ่งจะเพิ่มการแยกทางกายภาพระหว่างสายเคเบิล นี่คือเหตุผลว่าทำไมสายเคเบิล Cat6A ที่ไม่มีการชีลด์จึงมีเส้นผ่านศูนย์กลางภายนอก 7.5–8.5 มม. เทียบกับ 5.5–6.2 มม. สำหรับ Cat6 เส้นผ่านศูนย์กลางที่ใหญ่กว่าเป็นวิธีเชิงกลในการบรรลุการปฏิบัติตามข้อกำหนด AXT โดยไม่มีการป้องกัน

การลดทอนสัญญาณในสายเคเบิลสื่อสาร: สาเหตุที่แท้จริงและวิธีที่ผู้ผลิตควบคุมมัน

การสูญเสียการแทรก (การลดทอน) ในสายเคเบิลสื่อสารไม่ใช่ปรากฏการณ์เดียว แต่เป็นผลรวมของกลไกการสูญเสียที่แตกต่างกันทางกายภาพสามกลไก ซึ่งแต่ละกลไกตอบสนองต่อการเปลี่ยนแปลงขนาดตัวนำ วัสดุฉนวน และความถี่ในการทำงานที่แตกต่างกัน การทำความเข้าใจผู้มีส่วนร่วมแต่ละรายช่วยให้นักออกแบบสายเคเบิลสามารถปรับปรุงตามเป้าหมาย แทนที่จะเพิ่มหน้าตัดของตัวนำเพียงอย่างเดียว ซึ่งจะเพิ่มต้นทุน น้ำหนัก และเส้นผ่านศูนย์กลางของสายเคเบิล ในขณะที่แก้ไขปัญหาได้เพียงบางส่วนเท่านั้น

การสูญเสียตัวนำ (โอห์มมิก)

การสูญเสียความต้านทาน DC มีอิทธิพลเหนือความถี่ต่ำและลดลงเมื่อหน้าตัดของตัวนำเพิ่มขึ้น ที่ความถี่ที่สูงขึ้น เอฟเฟกต์ของผิวหนังจะเน้นการไหลของกระแสในชั้นพื้นผิวที่บางมากขึ้นของตัวนำ ซึ่งช่วยลดหน้าตัดการนำไฟฟ้าและเพิ่มความต้านทานให้สูงกว่าค่า DC ได้อย่างมีประสิทธิภาพ ที่ 100 MHz ความลึกของผิวในทองแดงจะอยู่ที่ประมาณ 6.6 μm ซึ่งหมายความว่าสำหรับตัวนำที่มีเส้นผ่านศูนย์กลาง 0.5 มม. ทั่วไปนั้น มากกว่า 95% ของกระแสจะไหลในพื้นที่วงแหวนบาง ๆ ใกล้กับพื้นผิวตัวนำ นี่คือเหตุผลว่าทำไมคุณภาพพื้นผิวของตัวนำจึงมีความสำคัญสำหรับสายเคเบิลสื่อสารความถี่สูง: ความหยาบของพื้นผิวในระดับความลึกของผิวหนัง (ออกซิเดชัน รอยดายที่ดึงออก สิ่งปนเปื้อนบนพื้นผิว) จะสร้างความต้านทานเพิ่มเติมที่ไม่มีอยู่ในการวัดความต้านทาน DC ผู้ผลิตสายสื่อสารความถี่สูงจะระบุคุณภาพพื้นผิวของตัวนำ และใช้ลำดับแม่พิมพ์การวาดเกรนละเอียดที่ลดความหยาบของพื้นผิวบนสายสุดท้ายให้เหลือน้อยที่สุด

การสูญเสียอิเล็กทริก

การสูญเสียอิเล็กทริกเกิดขึ้นจากพลังงานที่กระจายไปในวัสดุฉนวนเนื่องจากสนามไฟฟ้ากระแสสลับทำให้เกิดขั้วเป็นวงรอบและผ่อนคลายโมเลกุลของโพลีเมอร์ มีลักษณะเฉพาะคือการสูญเสียแทนเจนต์ (tan δ) ของวัสดุฉนวนและเพิ่มเป็นเส้นตรงกับความถี่ ซึ่งแตกต่างจากการสูญเสียตัวนำซึ่งจะเพิ่มขึ้นตามรากที่สองของความถี่ ที่ความถี่ต่ำ การสูญเสียอิเล็กทริกนั้นไม่สำคัญสำหรับฉนวนสายเคเบิลส่วนใหญ่ แต่ที่ความถี่ที่สูงกว่าหลายร้อย MHz จะกลายเป็นกลไกการสูญเสียที่สำคัญ โพลีเอทิลีนชนิดแข็ง (PE) มีการสูญเสียแทนเจนต์ต่ำมาก (~0.0002) ทำให้เป็นฉนวนที่ต้องการสำหรับสายเคเบิลสื่อสารความถี่สูง PE แบบโฟมซึ่งมีฟองอากาศมาแทนที่ส่วนหนึ่งของโพลีเมอร์แข็ง จะลดค่าคงที่ไดอิเล็กทริกที่มีประสิทธิภาพจาก ~2.3 เป็น ~1.5 และยังช่วยลดการสูญเสียแทนเจนต์ตามสัดส่วนของเปอร์เซ็นต์โฟม ซึ่งเป็นเหตุผลว่าทำไมสายโคแอกเซียล RF ประสิทธิภาพสูงและสายเคเบิล Cat6A ระดับพรีเมียมจึงใช้ฉนวน PE แบบโฟม PVC ซึ่งมีการสูญเสียแทนเจนต์ 0.05–0.10 ไม่เหมาะสำหรับสายสัญญาณความถี่สูงด้วยเหตุผลนี้

การสูญเสียรังสี

การสูญเสียการแผ่รังสีเกิดขึ้นเมื่อสายเคเบิลทำหน้าที่เป็นเสาอากาศโดยไม่ได้ตั้งใจ โดยกระจายพลังงานสัญญาณส่วนหนึ่งออกสู่พื้นที่โดยรอบ ในสายเคเบิลคู่บิดเกลียวที่สมดุล การสูญเสียการแผ่รังสีจะถูกควบคุมโดยความสมดุลของคู่ — คู่ที่มีความสมดุลที่ดีจะสร้างสนามที่เท่ากันและตรงกันข้ามซึ่งจะหักล้างในสนามไกล ส่งผลให้เกิดการแผ่รังสีที่ใกล้ศูนย์ ตามที่กล่าวไว้ในบริบทของเรขาคณิตของคู่ ความเยื้องศูนย์ของฉนวนและความแปรผันของเส้นผ่านศูนย์กลางของตัวนำเป็นปัจจัยการผลิตหลักที่ทำให้ความสมดุลของคู่ลดลง และส่งผลให้สูญเสียการแผ่รังสีที่ความถี่สูงเพิ่มขึ้น ในสายโคแอกเชียล การสูญเสียการแผ่รังสีจะถูกควบคุมโดยเปอร์เซ็นต์การครอบคลุมของชีลด์ และความต่อเนื่องของพันธะระหว่างชีลด์กับขั้วต่อที่จุดสิ้นสุด

ตัวเลือกการป้องกันในสายเคเบิลสื่อสารและวิธีการทำงานของแบบแผนการตั้งชื่อ

รูปแบบการตั้งชื่อสำหรับสายเคเบิลสื่อสารแบบมีฉนวนได้รับการกำหนดมาตรฐานโดย ISO/IEC 11801 โดยใช้รหัสสองส่วน: ประเภทของฉนวนสายเคเบิลโดยรวมจะแสดงรายการเป็นอันดับแรก ตามด้วยเครื่องหมายทับ ตามด้วยประเภทฉนวนคู่แต่ละคู่ จากนั้น "TP" สำหรับสายคู่ตีเกลียว อย่างไรก็ตาม รูปแบบการตั้งชื่อแบบเดิมและคำศัพท์เฉพาะของผู้ผลิตยังคงแพร่หลาย ทำให้เกิดความสับสนระหว่างข้อกำหนดและการจัดซื้อ รายละเอียดต่อไปนี้ครอบคลุมการก่อสร้างที่พบบ่อยที่สุด:

• U/UTP (คู่บิดเกลียวแบบไม่มีชีลด์/ไม่มีชีลด์): ไม่มีชีลด์โดยรวม ไม่มีชีลด์คู่แยกกัน โครงสร้างมาตรฐาน Cat5e และ Cat6 ไม่มีการหุ้มฉนวน อาศัยสมดุลของคู่และรูปทรงการบิดโดยสิ้นเชิงเพื่อการตัดเสียงรบกวน เพียงพอสำหรับสำนักงานส่วนใหญ่และสภาพแวดล้อมอุตสาหกรรมเบาที่มี EMI ปานกลาง หรือเรียกอีกอย่างว่า UTP
• F/UTP (ฟอยล์โดยรวม/คู่ที่ไม่มีฉนวนป้องกัน): แผงป้องกันฟอยล์โพลีเอสเตอร์อลูมิไนซ์โดยรวมล้อมรอบทุกคู่ โดยมีลวดเดรนสำหรับปลายท่อ แต่ละคู่ไม่มีการป้องกัน โครงสร้างนี้ให้การปฏิเสธ EMI ในโหมดทั่วไปที่มีประสิทธิภาพ (การป้องกันสายเคเบิลจากการรบกวนจากภายนอก) แต่ไม่ได้จัดการกับสัญญาณรบกวนจากภายนอกแบบคู่ต่อคู่ภายในสายเคเบิล ก่อนหน้านี้เรียกว่า FTP หรือ screened UTP (ScTP) พบได้ทั่วไปในการออกแบบ Cat6A F/UTP ที่ตรงตามข้อกำหนด AXT ผ่านเส้นผ่านศูนย์กลางของสายเคเบิล แทนที่จะใช้การป้องกันคู่
• S/FTP (ถักเปียโดยรวม/ฟอยล์แต่ละคู่): ชีลด์แบบถักโดยรวม (ทองแดงหรือทองแดงกระป๋อง) พร้อมด้วยชีลด์ฟอยล์แยกแต่ละคู่ โครงสร้างป้องกันที่ครอบคลุมมากที่สุดในสายคู่บิดเกลียว ฟอยล์แต่ละคู่กำจัดสัญญาณรบกวนจากเอเลี่ยนแบบคู่ต่อคู่โดยสิ้นเชิง ในขณะที่การถักเปียโดยรวมให้การเชื่อมต่อกราวด์ที่มีความต้านทานต่ำและการป้องกันทางกลสำหรับฟอยล์แต่ละตัว จำเป็นตามข้อกำหนด Cat7 และ Cat8 การสิ้นสุดมีความซับซ้อนมากกว่า UTP อย่างมาก — ฟอยล์แต่ละคู่จะต้องสิ้นสุดแยกกัน และต้องถักเปียอย่างถูกต้องที่ปลายทั้งสองข้าง
• SF/FTP (ฟอยล์ถักเปียโดยรวม/ฟอยล์แต่ละคู่): เพิ่มชั้นฟอยล์ระหว่างฟอยล์แต่ละคู่และเปียด้านนอก เพื่อเป็นเกราะป้องกันโดยรวมชั้นที่สอง ใช้ในสภาพแวดล้อมที่มี EMI สูงมากหรือสำหรับแอปพลิเคชันความปลอดภัยเฉพาะทางที่ต้องรักษาประสิทธิภาพของชีลด์ไว้ในช่วงความถี่ที่กว้างมาก

ข้อควรพิจารณาในการติดตั้งจริงที่มักถูกมองข้าม: สายสื่อสารแบบมีฉนวนให้ประสิทธิภาพการป้องกันที่กำหนดเฉพาะเมื่อชีลด์ต่อสายดินอย่างต่อเนื่องที่ปลายทั้งสองข้าง (สำหรับการปฏิเสธ EMI) หรือที่ปลายด้านหนึ่ง (เพื่อหลีกเลี่ยงการรบกวนกราวด์กราวด์ในการใช้งานสัญญาณเสียงและสัญญาณความถี่ต่ำ) สายเคเบิลแบบชีลด์ที่มีสายเดรนที่ไม่ได้เชื่อมต่อหรือตัวเชื่อมต่อชีลด์ที่ยึดติดอย่างไม่เหมาะสมจะทำงานได้แย่กว่าสายเคเบิลที่ไม่มีชีลด์ที่เทียบเท่ากันในสถานการณ์ EMI หลายๆ แบบ เนื่องจากชีลด์ลอยทำหน้าที่เป็นเสาอากาศปรสิตที่รวมพลังงานสัญญาณรบกวนไว้ใกล้กับตัวนำสัญญาณ การสิ้นสุดชีลด์ที่ถูกต้อง — การยึดเกาะความต้านทานต่ำกับเปลือกตัวเชื่อมต่อที่มีหน้าสัมผัส 360° เต็ม ไม่ใช่ลวดหางเปีย — มีความสำคัญพอๆ กับโครงสร้างของชีลด์เอง

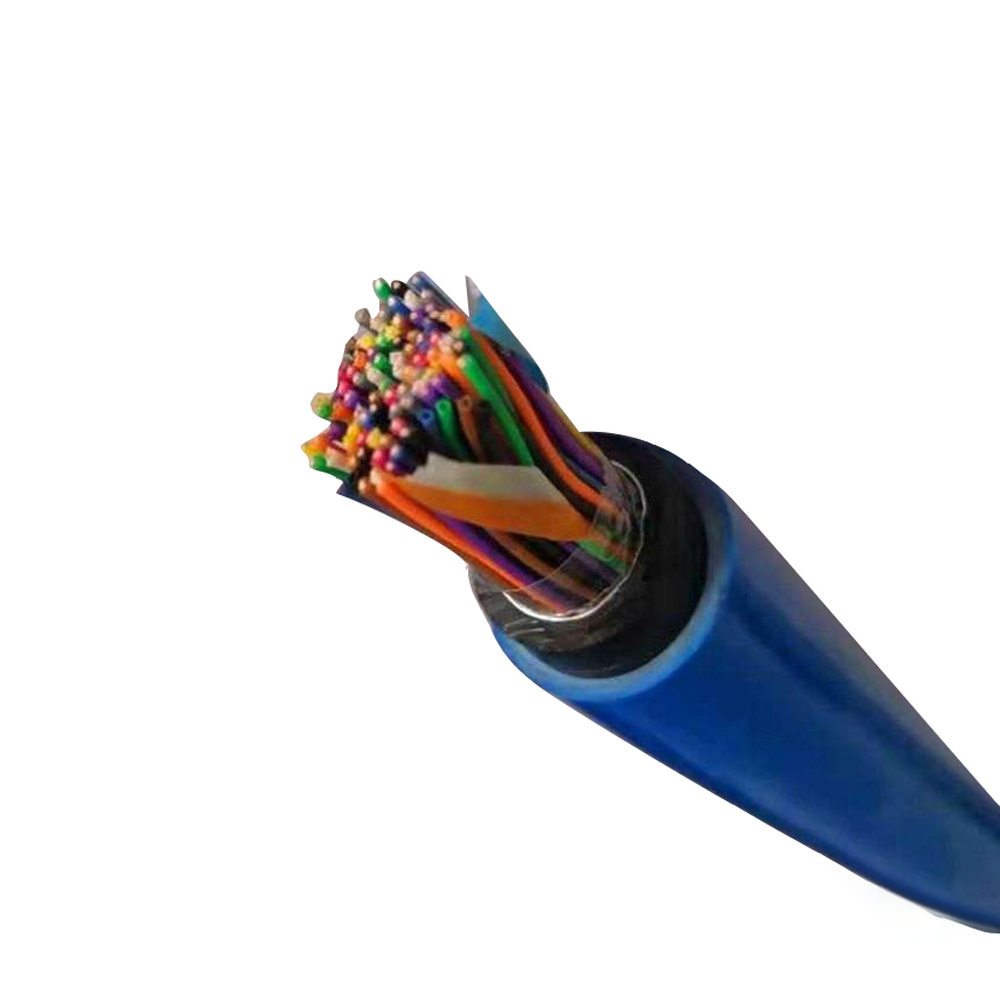

โครงสร้างสายเคเบิลสื่อสารกลางแจ้งและฝังศพโดยตรงและโหมดความล้มเหลว

สายเคเบิลสื่อสารที่ติดตั้งกลางแจ้งหรือฝังโดยตรงในดินต้องเผชิญกับกลไกการย่อยสลายซึ่งไม่มีอยู่ในการติดตั้งภายในอาคารเลย และสายเคเบิลที่ออกแบบมาสำหรับใช้ภายในอาคารจะล้มเหลวอย่างรวดเร็วหากใช้งานในสภาพแวดล้อมเหล่านี้ ภัยคุกคามหลักคือการซึมผ่านของความชื้น รังสียูวี การโจมตีของสัตว์ฟันแทะ และการขยายตัวทางความร้อนที่แตกต่างกันระหว่างชั้นสายเคเบิล ซึ่งแต่ละรายการต้องมีมาตรการรับมือในการก่อสร้างโดยเฉพาะ

การจัดการความชื้นในสายเคเบิลสื่อสารแบบฝังโดยตรงได้รับการแก้ไขผ่านหนึ่งในสองกลยุทธ์: การเติมสารผสมแบบน้ำท่วมหรือระบบเทปปิดกั้นน้ำแบบแห้ง สายเคเบิลผสมแบบน้ำท่วมจะเติมช่องว่างทั้งหมดในแกนสายเคเบิลด้วยเจลที่มีพื้นฐานจากปิโตรเลียมซึ่งไม่ชอบน้ำและป้องกันการเคลื่อนตัวของน้ำในเส้นเลือดฝอยตามความยาวของสายเคเบิล เจลมีประสิทธิภาพสูงแต่สร้างปัญหาอย่างมากระหว่างการสิ้นสุด — สารประกอบจะต้องถูกกำจัดออกจากปลายตัวนำแต่ละด้านโดยใช้ตัวทำละลาย และเจลที่ตกค้างบนพื้นผิวฉนวนจะทำให้ประสิทธิภาพของตัวเชื่อมต่อลดลงหากไม่ได้ทำความสะอาดทั้งหมด ระบบเทปปิดกั้นน้ำใช้เทปโพลีเมอร์ดูดซับสูงซึ่งจะขยายตัวเมื่อสัมผัสกับความชื้นเพื่อปิดผนึกภายในสายเคเบิล สิ่งเหล่านี้จะสะอาดกว่าเมื่อสิ้นสุด แต่ต้องใช้เทปที่เหลืออยู่ในการสัมผัสกับพื้นผิวด้านในของแจ็คเก็ต การโยกย้ายเทประหว่างการติดตั้งสามารถสร้างช่องว่างในการปิดกั้นน้ำได้

การเสื่อมสลายของรังสียูวีของสายเคเบิลสื่อสารกลางแจ้งถือเป็นปรากฏการณ์ของแจ็คเก็ตเป็นหลัก แจ็คเก็ตเคเบิลในร่มมาตรฐานใช้เกรด PVC หรือ PE ที่ไม่เสถียรต่อรังสี UV และเริ่มเกิดรอยชอล์กบนพื้นผิวและรอยแตกขนาดเล็กภายใน 6-18 เดือนหลังจากสัมผัสกลางแจ้ง สายเคเบิลสื่อสารกลางแจ้งใช้แจ็คเก็ตคอมพาวด์ที่เพิ่มตัวดูดซับรังสียูวีและสารเพิ่มความคงตัวของแสงเอมีน (HALS) ที่ขัดขวาง ซึ่งจะดักจับพลังงานโฟตอนของรังสียูวีก่อนที่จะสามารถทำลายพันธะโซ่โพลีเมอร์ได้ แจ็คเก็ตโพลีเอทิลีนที่มีเม็ดสีสีดำให้ความเสถียรต่อรังสียูวีผ่านปริมาณคาร์บอนแบล็ค (โดยทั่วไป 2–3% โดยน้ำหนัก) ซึ่งดูดซับรังสียูวีทั่วทั้งสเปกตรัมที่เกี่ยวข้องทั้งหมด และเป็นวิธีการรักษาเสถียรภาพรังสียูวีที่คุ้มค่าที่สุดสำหรับสายเคเบิลที่จะไม่ถูกสัมผัสกับข้อกำหนดสีของสเปกตรัมที่มองเห็นได้

การโจมตีของสัตว์ฟันแทะเป็นสาเหตุสำคัญของความล้มเหลวของสายเคเบิลสื่อสารในสภาพแวดล้อมทางการเกษตร ป่าไม้ และกึ่งเขตร้อน สัตว์ฟันแทะเคี้ยวแจ็คเก็ตเคเบิลและเกราะสำหรับวัสดุทำรังและเพื่อรักษาความยาวของฟันหน้า โดยทั่วไปความเสียหายจะกระจุกตัวอยู่ที่จุดโจมตีเฉพาะมากกว่าการกระจายอย่างสม่ำเสมอ ทำให้มองไม่เห็นด้วยการวัดความต้านทานของสายเคเบิลจนกว่าสายเคเบิลจะถูกขุดขึ้นมาทางกายภาพ ตัวเลือกการป้องกันสัตว์ฟันแทะ ได้แก่ :

• เกราะเทปเหล็กใต้แจ็คเก็ตด้านนอก ซึ่งให้ความต้านทานเชิงกลต่อการแทะ แต่เพิ่มน้ำหนัก และต้องมีการป้องกันการกัดกร่อนในดินที่เป็นกรด
• เกราะเทปเหล็กลูกฟูก (CST) ซึ่งรวมการปกป้องเชิงกลของเหล็กเข้ากับความยืดหยุ่นที่มากกว่าเกราะเทปแบน ทำให้ติดตั้งบริเวณส่วนโค้งได้ง่ายขึ้น
• แจ็คเก็ตโพลีเอทิลีนความหนาแน่นสูง (HDPE) ที่มีความหนาของผนังเพียงพอ (โดยทั่วไปคือ ≥2.5 มม.) ซึ่งต้านทานการแทะได้ดีกว่า PVC มาตรฐานหรือสารประกอบ PE แบบอ่อน เนื่องจากมีความแข็งและความต้านทานแรงดึงสูงกว่า
• เสื้อแจ็กเก็ตไล่สัตว์ที่มีส่วนผสมของแคปไซซินหรือสารเคมียับยั้งรสชาติอื่นๆ — สิ่งเหล่านี้ใช้ในตลาดเฉพาะและแสดงประสิทธิผลที่แปรผันขึ้นอยู่กับสายพันธุ์ของสัตว์ฟันแทะที่มีอยู่

การขยายตัวทางความร้อนที่แตกต่างกันระหว่างชั้นสายเคเบิลเป็นกลไกความล้มเหลวในระยะยาวในสายเคเบิลกลางแจ้งที่ต้องมีการหมุนเวียนของอุณหภูมิที่กว้าง ตัวนำทองแดง ฉนวน PE เกราะเหล็ก และปลอกหุ้ม PVC ล้วนมีค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่แตกต่างกัน ในสายเคเบิลที่มีอุณหภูมิผันผวนในแต่ละวันที่ 40°C หรือมากกว่า — ซึ่งพบได้ทั่วไปในแสงแดดโดยตรง — การข่วนสะสมของชั้นต่างๆ ที่สัมพันธ์กันตลอดอายุการใช้งานหลายปีอาจทำให้แจ็คเก็ตแยกตามยาวหรือเกราะเกิดรอยแตกเมื่อยล้า โหมดความล้มเหลวนี้พบได้บ่อยที่สุดที่จุดคงที่ เช่น การเข้าไปในท่อร้อยสายหรือที่ตำแหน่งแคลมป์รัดสายไฟ ซึ่งการขยายตัวทางความร้อนถูกจำกัดทางกลไก สายเคเบิลสื่อสารกลางแจ้งสำหรับสภาพแวดล้อมรอบอุณหภูมิสูงควรใช้วัสดุแจ็คเก็ตที่มีการยืดตัวสูงที่จุดขาด (โดยทั่วไป >250%) เพื่อรองรับการขยายตัวที่แตกต่างกันโดยไม่แตกร้าว

ลักษณะความต้านทานในสายเคเบิลสื่อสาร: อะไรเป็นตัวกำหนดและเหตุใดความไม่ตรงกันจึงทำให้เกิดปัญหา

อิมพีแดนซ์ลักษณะเฉพาะเป็นคุณสมบัติพื้นฐานของสายส่งใดๆ ซึ่งรวมถึงสายเคเบิลสื่อสาร ซึ่งอธิบายอัตราส่วนของแรงดันไฟฟ้าต่อกระแสสำหรับคลื่นที่แพร่กระจายไปตามเส้น สำหรับสายเคเบิลข้อมูลคู่บิดเบี้ยว ความต้านทานลักษณะเฉพาะเป้าหมายคือ 100 Ω (±15 Ω ต่อ TIA-568 สำหรับสายเคเบิลแบบมีโครงสร้าง) สำหรับสายโคแอกเซียลที่ใช้ในแอปพลิเคชัน RF และวิดีโอ 50 Ω และ 75 Ω เป็นมาตรฐานที่โดดเด่น อิมพีแดนซ์ลักษณะเฉพาะถูกกำหนดโดยรูปทรงและวัสดุของหน้าตัดของสายเคเบิล และคำนวณโดยประมาณได้ดังนี้:

Z₀ = (1/π) × √(μ/ε) × ln(D/d) โดยที่ D คือเส้นผ่านศูนย์กลางภายนอกของฉนวน d คือเส้นผ่านศูนย์กลางของตัวนำ และ ε คือค่าคงที่ไดอิเล็กตริกของวัสดุฉนวน ในทางปฏิบัติ พารามิเตอร์การผลิตสามตัวจะควบคุมอิมพีแดนซ์ที่ได้: เส้นผ่านศูนย์กลางของตัวนำ ความหนาของผนังฉนวน (ซึ่งกำหนด D/d) และค่าคงที่ไดอิเล็กตริกของฉนวน ความแปรผันของสิ่งเหล่านี้ตลอดความยาวสายเคเบิลทำให้เกิดความแปรผันของอิมพีแดนซ์ ซึ่งส่งผลให้สัญญาณสะท้อนที่อิมพีแดนซ์แต่ละครั้งไม่ต่อเนื่อง

ผลที่ตามมาของความไม่ต่อเนื่องของอิมพีแดนซ์ขึ้นอยู่กับความถี่ของสัญญาณและขนาดของความไม่ตรงกัน ที่จุดสิ้นสุดการรับของลิงก์ข้อมูล การสะท้อนของสัญญาณจากความไม่ต่อเนื่องของอิมพีแดนซ์ของสายเคเบิลจะมาถึงเครื่องรับในลักษณะสำเนาการหน่วงเวลาของสัญญาณที่ส่ง หากการหน่วงเวลาเป็นส่วนสำคัญของช่วงเวลาสัญลักษณ์ (เช่น การสะท้อนมาถึงในขณะที่กำลังได้รับสัญลักษณ์ถัดไป) จะทำให้เกิดการรบกวนระหว่างสัญลักษณ์ (ISI) ซึ่งอีควอไลเซอร์ของผู้รับจะต้องชดเชย ตัวรับส่งสัญญาณ Gigabit และ 10-Gigabit Ethernet สมัยใหม่มีการปรับอีควอไลเซอร์ที่สามารถชดเชย ISI ในระดับปานกลางได้ แต่พื้นที่ว่างในการปรับสมดุลที่ใช้โดย ISI ที่เกิดจากสายเคเบิลจะลดระยะขอบสัญญาณรบกวนของระบบ และลดความยาวการเชื่อมต่อสูงสุดที่ทำได้

จากจุดยืนในการควบคุมการผลิต การบรรลุอิมพีแดนซ์ลักษณะเฉพาะที่สอดคล้องกันนั้นต้องการ:

• ความทนทานต่อเส้นผ่านศูนย์กลางของตัวนำที่แน่นหนา — ความแปรผันของเส้นผ่านศูนย์กลางของตัวนำ ±1% ทำให้เกิดการแปรผันของ ln(D/d) ประมาณ ±0.5% ซึ่งแปลเป็นการแปรผันของอิมพีแดนซ์โดยตรง สำหรับเป้าหมาย 100 Ω ความแปรผันของเส้นผ่านศูนย์กลาง 1% เพียงอย่างเดียวทำให้เกิดความแปรผันของอิมพีแดนซ์ ±0.5 Ω
• ความหนาของผนังฉนวนสม่ำเสมอและมีความเยื้องศูนย์กลางต่ำ — ผนังฉนวนเยื้องศูนย์กลางที่ด้านหนึ่งหนากว่าอีกด้านหนึ่ง 10% จะสร้างความแปรผันของอิมพีแดนซ์เฉพาะที่ในขณะที่ทั้งคู่หมุนผ่านการบิด ทำให้เกิดความแปรผันของอิมพีแดนซ์เป็นคาบที่ความถี่การวางบิดที่ปรากฏในสเปกตรัมการสูญเสียกลับเป็นพีคที่ไม่ต่อเนื่อง (การสูญเสียการคืนโครงสร้าง)
• ค่าคงที่ไดอิเล็กตริกของสารประกอบฉนวนที่มีความเสถียร — ความชื้นที่ถูกดูดซับโดยวัสดุฉนวนดูดความชื้นจะเพิ่มค่าคงที่ไดอิเล็กทริก และลดความต้านทาน ฉนวน PE แบบโฟม แม้จะได้เปรียบสำหรับค่าคงที่ไดอิเล็กทริกต่ำและแทนเจนต์การสูญเสีย แต่จำเป็นต้องมีการควบคุมเปอร์เซ็นต์โฟมที่แม่นยำ เนื่องจากการเปลี่ยนแปลง 5% ในส่วนของโมฆะโฟมจะเปลี่ยนค่าคงที่ไดอิเล็กทริกที่มีประสิทธิผลประมาณ 0.05 โดยเปลี่ยนอิมพีแดนซ์ลักษณะเฉพาะประมาณ 1.5 Ω สำหรับเรขาคณิตโคแอกเซียลทั่วไป
• การตรวจสอบอิมพีแดนซ์อย่างต่อเนื่องโดยใช้ไทม์โดเมนรีเฟล็กโตเมทรี (TDR) บนสายการผลิต — TDR วัดสัญญาณที่สะท้อนจากขั้นตอนแรงดันไฟฟ้าที่รวดเร็วที่ฉีดเข้าไปในปลายสายเคเบิล และแสดงอิมพีแดนซ์เป็นฟังก์ชันของระยะทาง ช่วยให้สามารถตรวจจับความผิดปกติของอิมพีแดนซ์แบบอินไลน์ในระหว่างการผลิต แทนที่จะใช้บนม้วนที่เสร็จแล้ว

มาตรฐานการเดินสายแบบมีโครงสร้างควบคุมการเลือกสายสื่อสารในการติดตั้งอาคารอย่างไร

โครงสร้างพื้นฐานการสื่อสารในอาคารอยู่ภายใต้การควบคุมของมาตรฐานสายเคเบิลที่มีโครงสร้างซึ่งไม่เพียงแต่กำหนดพารามิเตอร์ประสิทธิภาพของสายเคเบิลเท่านั้น แต่รวมถึงสถาปัตยกรรมระบบทั้งหมดด้วย เช่น การจำกัดความยาวช่องสัญญาณ การจัดสรรจุดเชื่อมต่อ และงบประมาณด้านประสิทธิภาพที่ใช้กับการเชื่อมต่อที่ติดตั้งเสร็จสมบูรณ์ รวมถึงสายเคเบิล ตัวเชื่อมต่อ และสายแพตช์ การทำความเข้าใจข้อจำกัดระดับระบบเหล่านี้ถือเป็นสิ่งสำคัญสำหรับการระบุสายสื่อสารอย่างถูกต้อง เนื่องจากสายเคเบิลที่ตรงตามข้อกำหนดด้านประสิทธิภาพของตัวเองยังคงสามารถทำให้ช่องสัญญาณที่ติดตั้งล้มเหลวได้ หากไม่พิจารณาสถาปัตยกรรมระบบ

มาตรฐานที่โดดเด่นคือ TIA-568 (ตลาดอเมริกาเหนือ) และ ISO/IEC 11801 (ตลาดต่างประเทศ) ทั้งสองกำหนดรูปแบบการเชื่อมต่อถาวร — สายเคเบิลที่วิ่งจากแผงแพทช์ของห้องโทรคมนาคมไปยังเต้าเสียบในพื้นที่ทำงาน ไม่รวมสายแพทช์ — และรุ่นช่องสัญญาณที่มีการเชื่อมต่อถาวรบวกกับสายแพทช์ยาวสูงสุด 10 เมตรที่ปลายแต่ละด้าน ความยาวสูงสุดของการเชื่อมต่อถาวรคือ 90 เมตรสำหรับสายเคเบิลแนวนอนในทั้งสองมาตรฐาน โดยส่วนที่เหลืออีก 10 เมตรของช่องสัญญาณ 100 เมตรจะจัดสรรให้กับสายแพตช์ ขีดจำกัด 90 เมตรนี้ไม่ได้กำหนดขึ้นเอง: มีการคำนวณเพื่อให้แน่ใจว่าไม่เกินงบประมาณการสูญเสียการแทรกช่องสัญญาณ (ซึ่งรวมถึงการสูญเสียตัวเชื่อมต่อ) สำหรับแอปพลิเคชันการส่งสัญญาณที่ระบุ เมื่อมีการรวมพารามิเตอร์ประสิทธิภาพของสายเคเบิลและตัวเชื่อมต่อที่แย่ที่สุดเข้าด้วยกัน

ข้อผิดพลาดข้อกำหนดทั่วไปของฟิลด์คือถือว่าขีดจำกัดช่องสัญญาณ 100 เมตรเป็นขีดจำกัดความยาวสายเคเบิลและใช้สายเคเบิลแนวนอน 100 เมตร โดยไม่เหลือพื้นที่เหนือสำหรับสายแพตช์ ข้อผิดพลาดที่พบบ่อยประการที่สองคือการผสมประเภทสายเคเบิลและตัวเชื่อมต่อ — โดยใช้สายเคเบิล Cat6 กับแผงแพทช์ที่ได้รับการจัดอันดับ Cat5e หรือแจ็คสโตน ประสิทธิภาพของช่องสัญญาณถูกกำหนดโดยลิงก์ที่อ่อนแอที่สุดในเส้นทาง สายเคเบิล Cat6 ที่สิ้นสุดด้วยตัวเชื่อมต่อระดับ Cat5e จะสร้างช่องสัญญาณ Cat5e เนื่องจากตัวเชื่อมต่อ NEXT และประสิทธิภาพการสูญเสียการส่งคืนจะลดระดับพารามิเตอร์ช่องสัญญาณโดยรวมที่ต่ำกว่าเกณฑ์ Cat6 ส่วนประกอบที่ตรงกับหมวดหมู่ทั่วทั้งช่องสัญญาณ — สายเคเบิล แผงแพทช์ คีย์สโตน และสายแพทช์ — เป็นข้อกำหนดพื้นฐาน ไม่ใช่คำแนะนำ

สำหรับการติดตั้งการสื่อสารทางอุตสาหกรรมภายใต้ IEC 11801-3 (สถานที่อุตสาหกรรม) แทนที่จะเป็นมาตรฐานอาคารเชิงพาณิชย์ การจำแนกประเภทสภาพแวดล้อมเพิ่มเติม (EA, EB, EC, ED) จะกำหนดความเค้นทางกล ภูมิอากาศ และแม่เหล็กไฟฟ้าที่ระบบสายเคเบิลต้องทนต่อได้ ตัวอย่างเช่น คลาส ED ครอบคลุมการติดตั้งแบบฝังโดยตรงและแบบเปิดโล่ง และต้องมีโครงสร้างสายเคเบิลเพิ่มเติม (สารประกอบป้องกันน้ำท่วม แจ็คเก็ตป้องกันรังสี UV เกราะป้องกัน) นอกเหนือจากพารามิเตอร์ประสิทธิภาพทางไฟฟ้าพื้นฐาน การระบุสายไฟสำหรับการติดตั้งทางอุตสาหกรรมตามหมวดหมู่ทางไฟฟ้าเท่านั้น (Cat6, Cat6A) โดยไม่ระบุถึงระดับสิ่งแวดล้อมจะสร้างระบบที่ตรงตามข้อกำหนดการรับส่งข้อมูลตั้งแต่เริ่มแรก แต่จะล้มเหลวก่อนเวลาอันควรเนื่องจากการเสื่อมสภาพของสิ่งแวดล้อม
