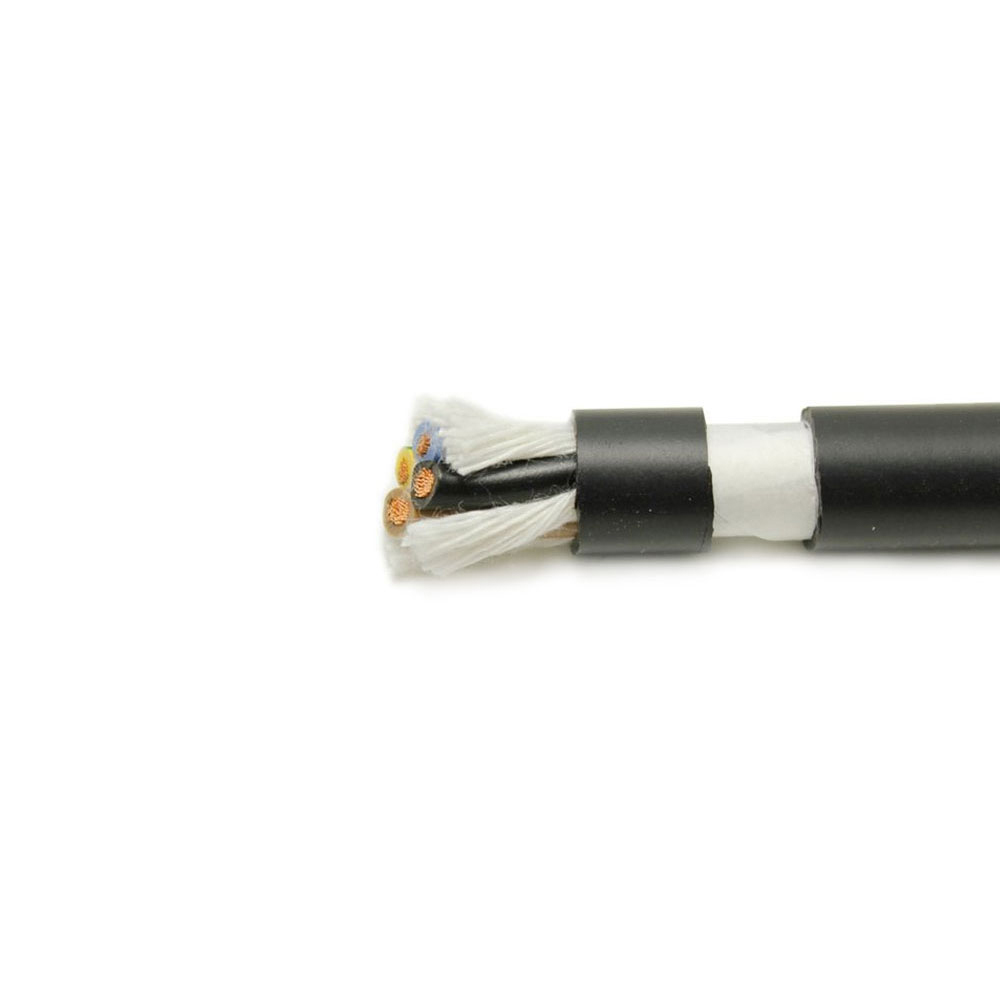

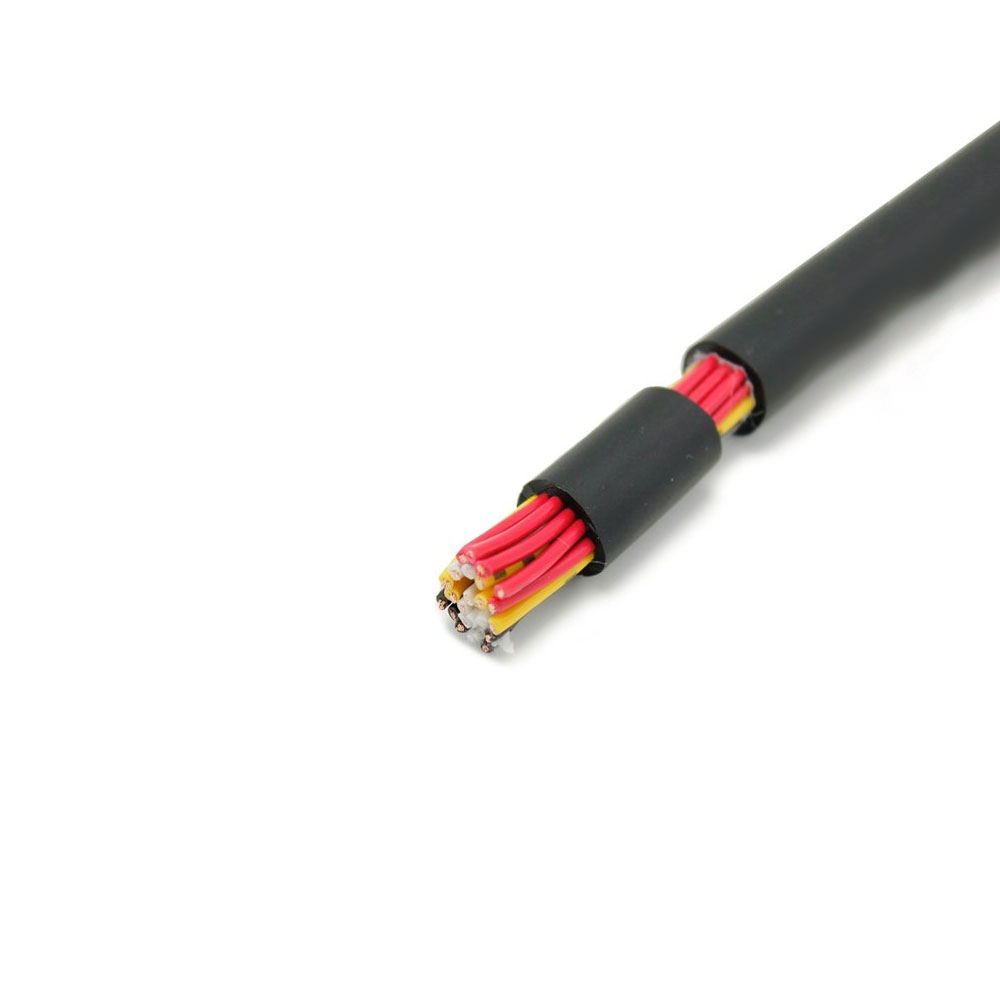

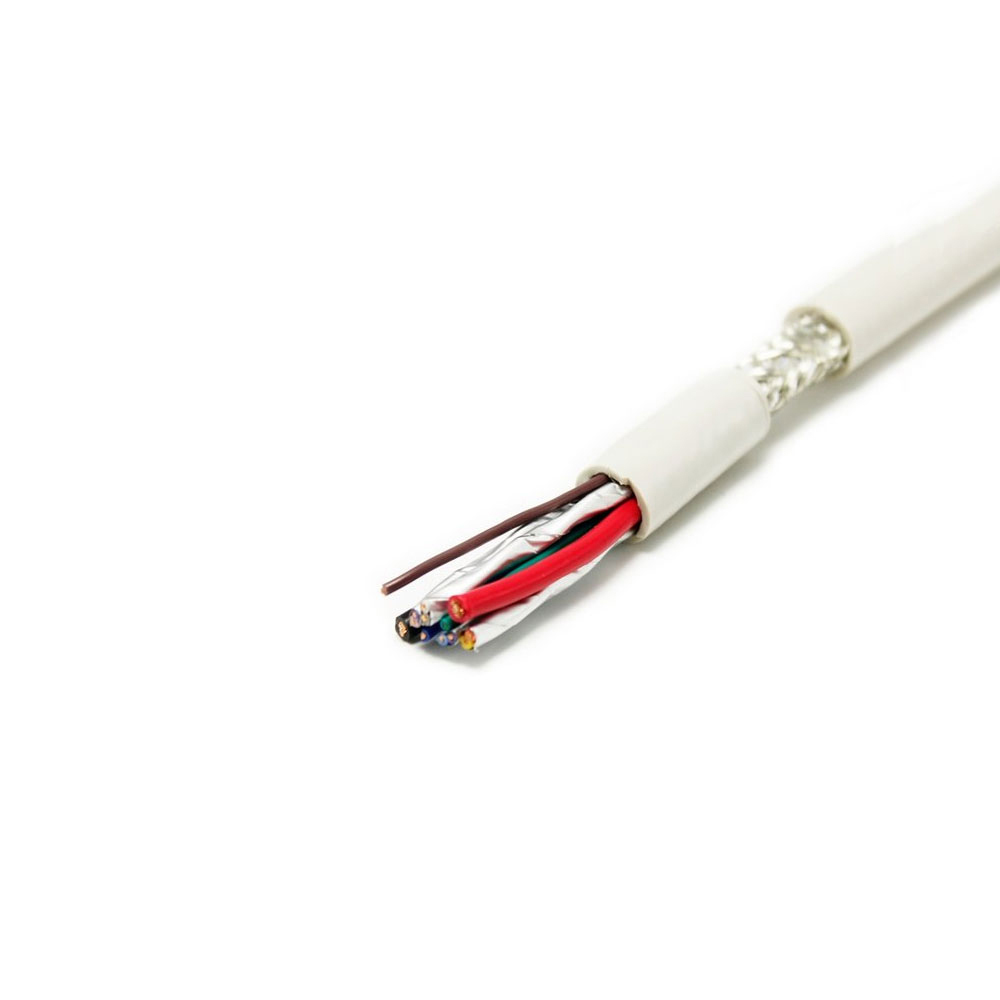

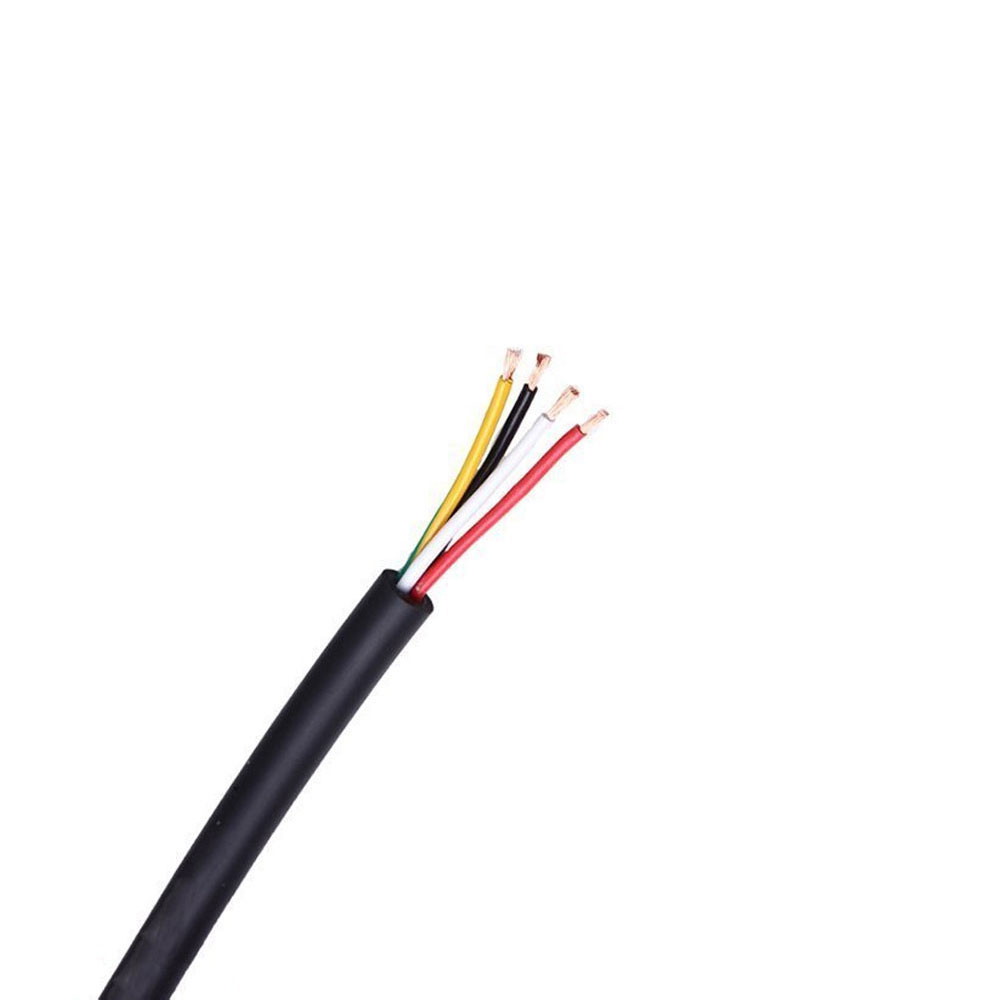

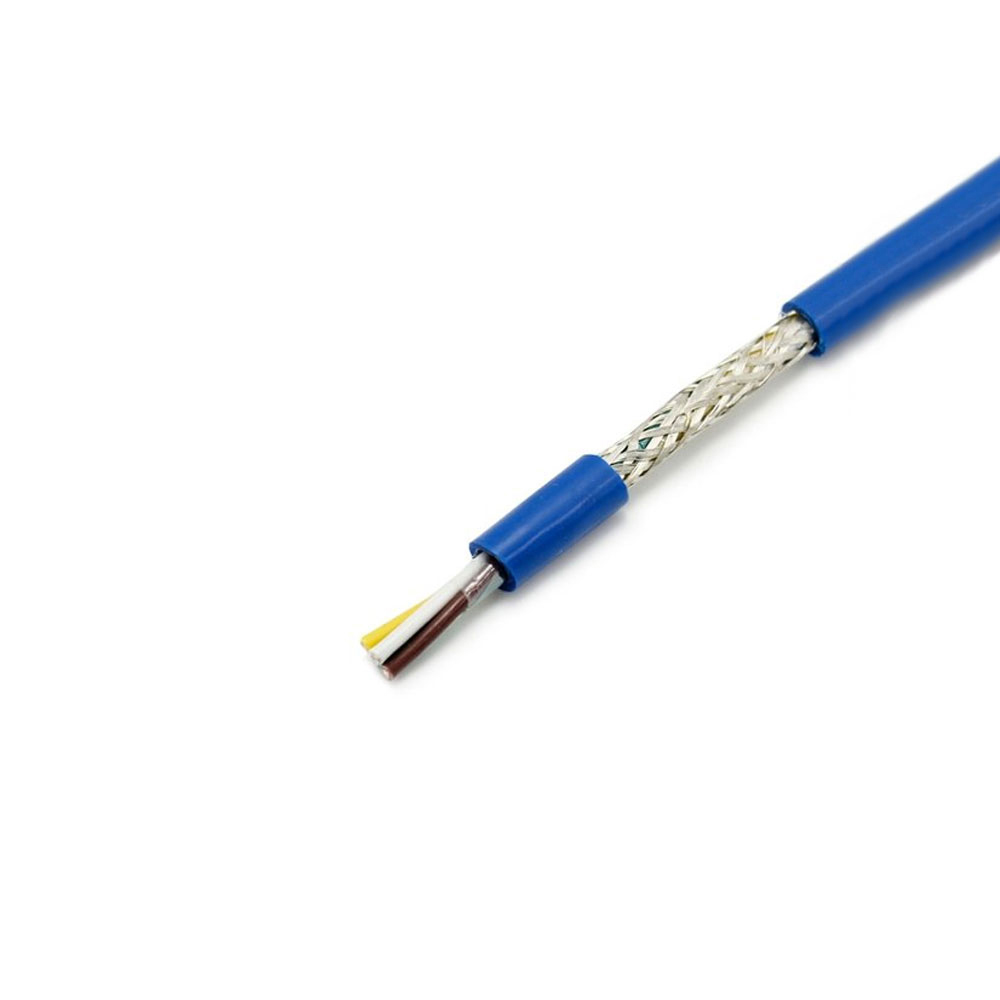

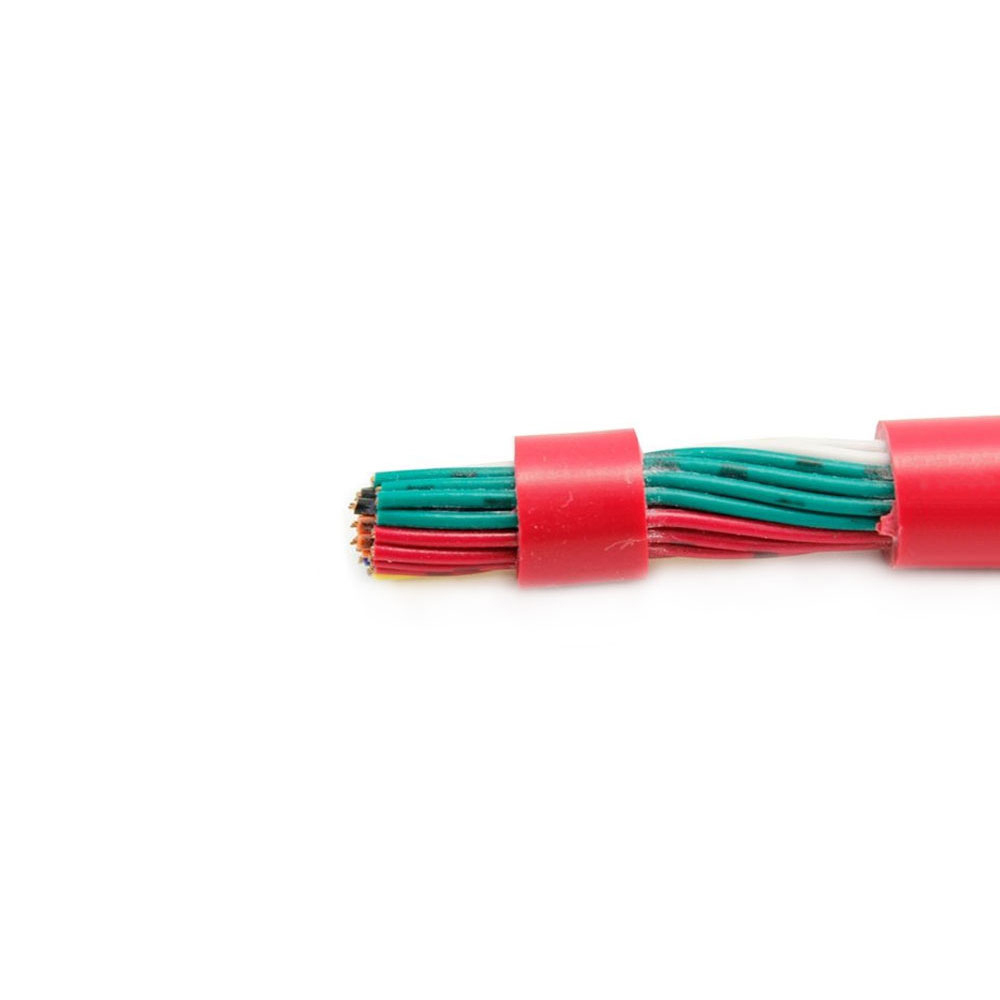

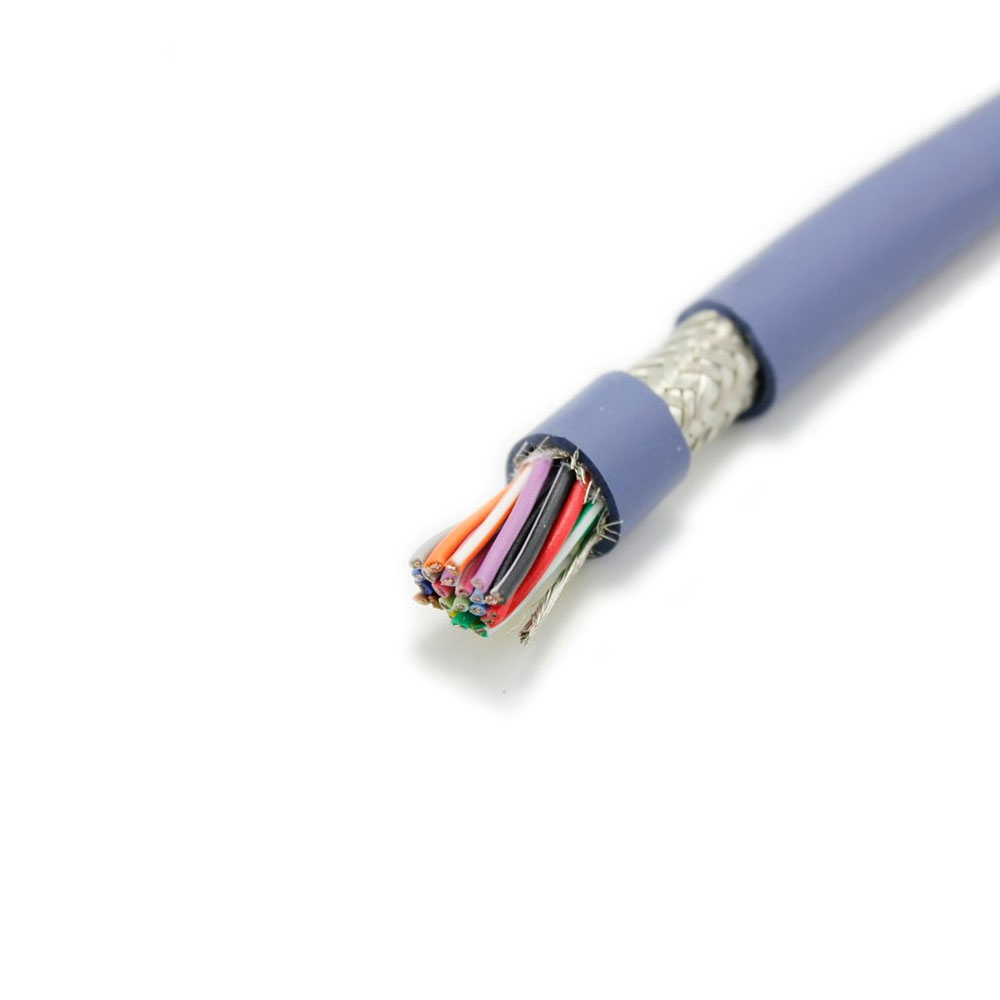

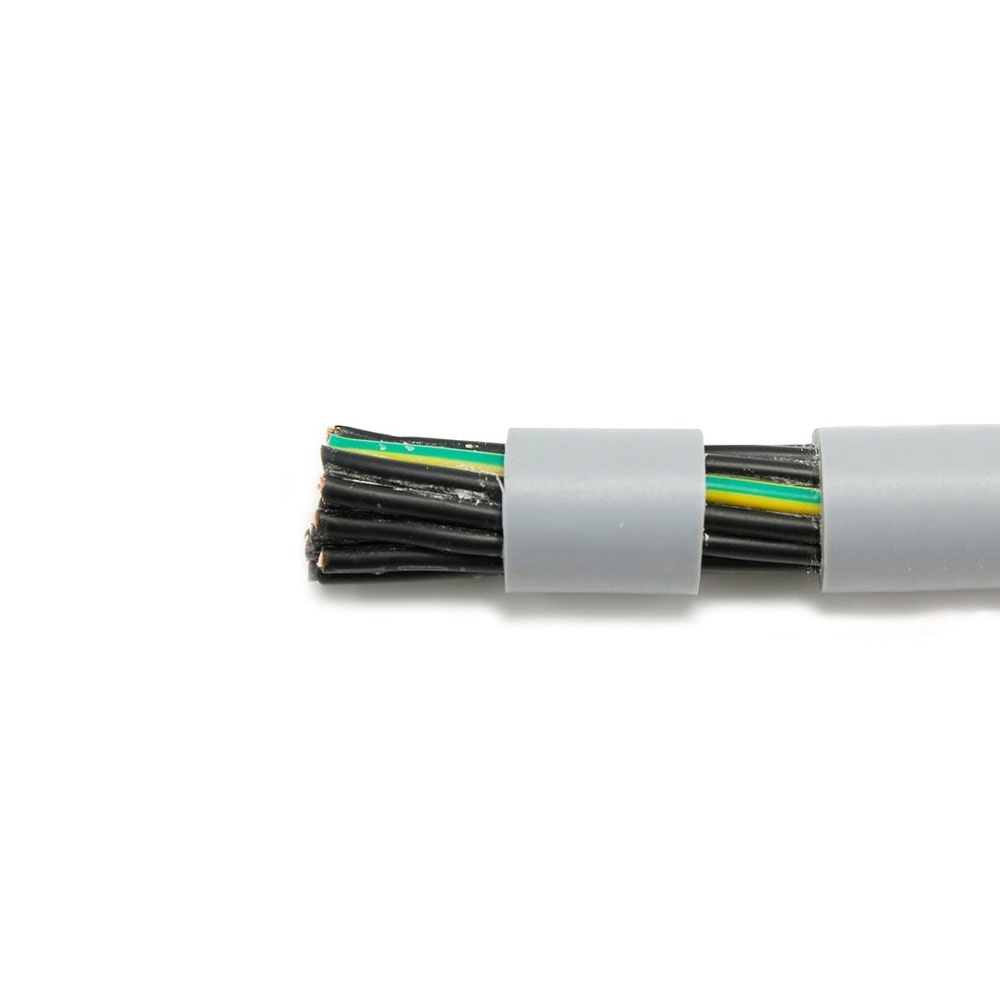

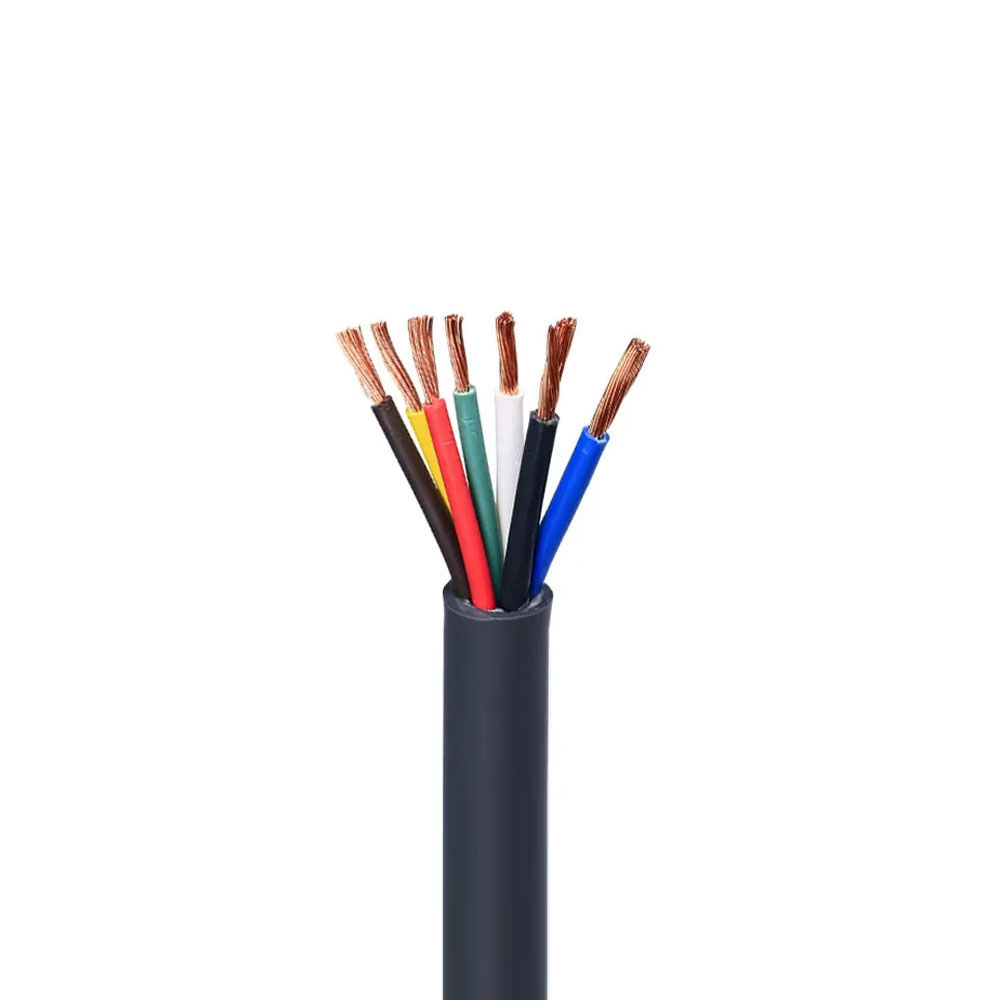

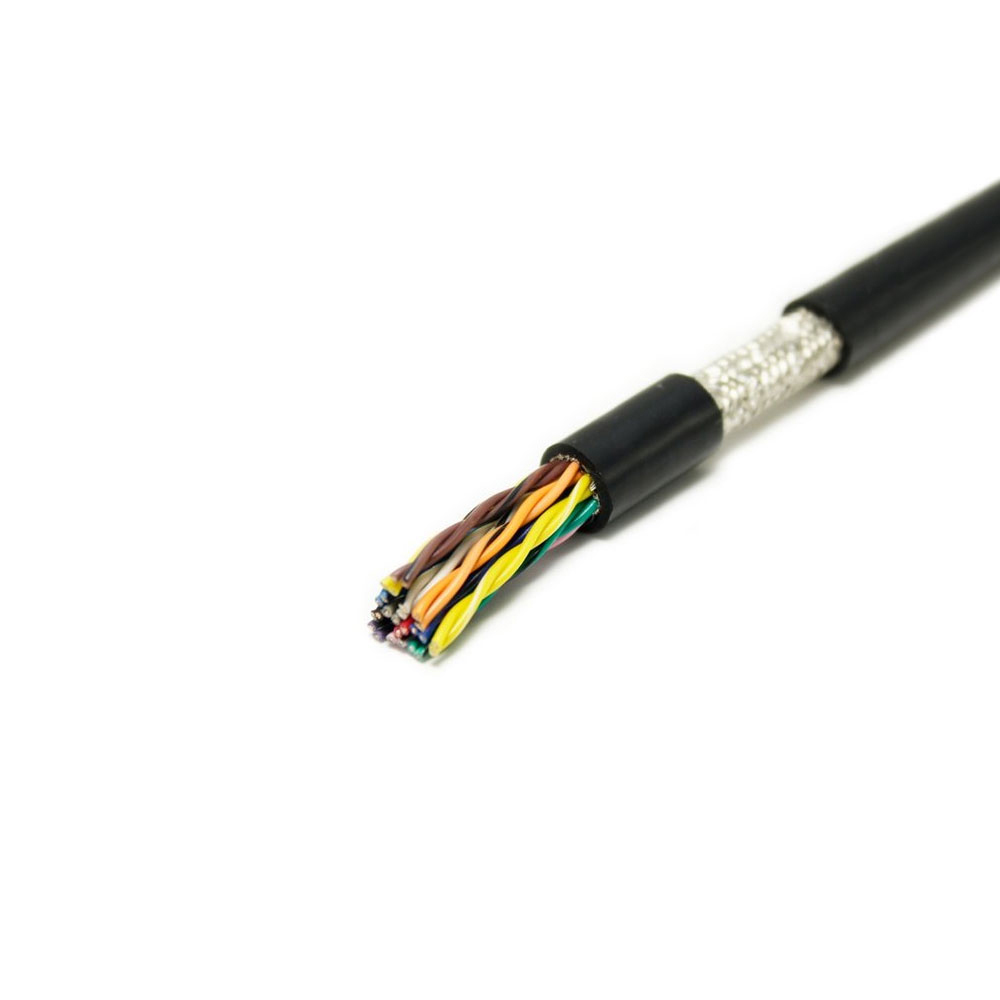

UL2517 สายไฟได้รับการรับรอง UL แบบมีชีลด์หลายชั้น

ข้อดี UL2517
สายไฟอิเล็กทรอนิกส์มาตรฐานสหรัฐอเมริกาทั่วไป: เป็นไปตามมาตรฐาน UL 758 เหมาะสำหรับการเชื่อมต่อภายในอุปกรณ์อิเล็กทรอนิกส์ต่างๆ
มีความยืดหยุ่นและง่ายต่อการต่อสายไฟ: ตัวนำไฟฟ้าแบบอ่อนที่มีเกลียวละเอียดช่วยให้สามารถดัดงอได้ เหมาะสำหรับการกำหนดเส้นทางภายในที่ซับซ้อน
การระบุสีมาตรฐาน: มีสีมาตรฐานมากกว่า 10 สีเพื่อรองรับการระบุวงจรและการวินิจฉัยข้อผิดพลาด
ประสิทธิภาพทางไฟฟ้าที่เสถียร: ฉนวนที่สม่ำเสมอ ความต้านทานแรงดันไฟฟ้าที่เชื่อถือได้
การรับรองแบบคู่สำหรับการเข้าถึงในอเมริกาเหนือ: ผ่านการรับรอง UL และ cUL พร้อมกัน ทำให้สามารถจำหน่ายในตลาดสหรัฐอเมริกาและแคนาดาได้

จุดขาย UL2517
ลวดพื้นฐานสำหรับอุตสาหกรรมอิเล็กทรอนิกส์ในอเมริกาเหนือ: ใช้กันอย่างแพร่หลายสำหรับจัมเปอร์ภายในในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและเครื่องใช้ในครัวเรือนขนาดเล็กในตลาดสหรัฐอเมริกาและแคนาดา
ลวดมาตรฐานที่ได้รับการรับรอง UL: สอดคล้องตามมาตรฐาน UL 758 AWM รองรับการรับรองผลิตภัณฑ์อย่างรวดเร็วสำหรับลูกค้า
โซลูชันต้นทุนต่ำแบบ Plug-and-Play: ใช้งานได้กับเทอร์มินัลและตัวเชื่อมต่อมาตรฐานของสหรัฐอเมริกา โดยไม่จำเป็นต้องประมวลผลความเข้ากันได้เพิ่มเติม
โซลูชันการเชื่อมต่อภายในที่ประหยัด: ให้การเดินสายภายในที่คุ้มค่าที่สุดสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่ส่งออกไปยังอเมริกาเหนือ
อุปทานมีเสถียรภาพและข้อมูลจำเพาะที่สมบูรณ์: ขนาด AWG ทั่วไป (30–18 AWG) มีในสต็อกอย่างดี รองรับการจัดส่ง JIT

ขอบเขตการใช้งาน UL2517
จัมเปอร์ภายในสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: การเชื่อมต่อแผงวงจรภายในทีวี ระบบเครื่องเสียง และเครื่องเล่นเกมในตลาดสหรัฐอเมริกาและแคนาดา
วงจรควบคุมสำหรับเครื่องใช้ในครัวเรือนขนาดเล็ก: การเดินสายไฟบอร์ดควบคุมภายในสำหรับเครื่องใช้ไฟฟ้า เช่น เครื่องชงกาแฟ เครื่องปิ้งขนมปัง และเครื่องปั่น
การเดินสายไฟภายในสำหรับอุปกรณ์สำนักงาน: การเชื่อมต่อแรงดันไฟฟ้าต่ำภายในเครื่องพิมพ์ เครื่องสแกน และอุปกรณ์จ่ายไฟของคอมพิวเตอร์
วงจรเสริมสำหรับอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์: สายไฟภายในสำหรับเครื่องชาร์จในรถยนต์ อุปกรณ์นำทาง และกล้องติดรถยนต์
การซ่อมแซมและเปลี่ยนอุปกรณ์อิเล็กทรอนิกส์ในอเมริกาเหนือ: สายไฟทดแทนมาตรฐานสำหรับการซ่อมอุปกรณ์อิเล็กทรอนิกส์ในสหรัฐอเมริกาและแคนาดา
การรับรองการปฏิบัติตามข้อกำหนด: UL

ตัวนำ: ทองแดงอบอ่อนกระป๋อง โครงสร้างเกลียวละเอียด
คู่ ขดลวด กุญแจ: สอดคล้องกับ UL2501 รวมถึง:
1. คู่ดิฟเฟอเรนเชียล USB 2.0 (D /D-)
2. คู่ดิฟเฟอเรนเชียล USB 3.0 SuperSpeed TX (SSTX /SSTX-)
3. คู่ดิฟเฟอเรนเชียล USB 3.0 SuperSpeed RX (SSRX /SSRX-)
4. สายไฟ (VBUS) และสายดิน (GND)
วัสดุฉนวน: โพลีเอทิลีนความหนาแน่นสูงหรือโพลีเอทิลีนโฟม ใช้เพื่อให้ได้อิมพีแดนซ์ที่แตกต่างกัน 90Ω
โครงสร้างคู่ขดลวด: สี่คู่ที่แตกต่างกัน มีโครงสร้างเหมือนกันกับ UL2501 ใช้การป้องกันแบบอิสระหลายชั้น

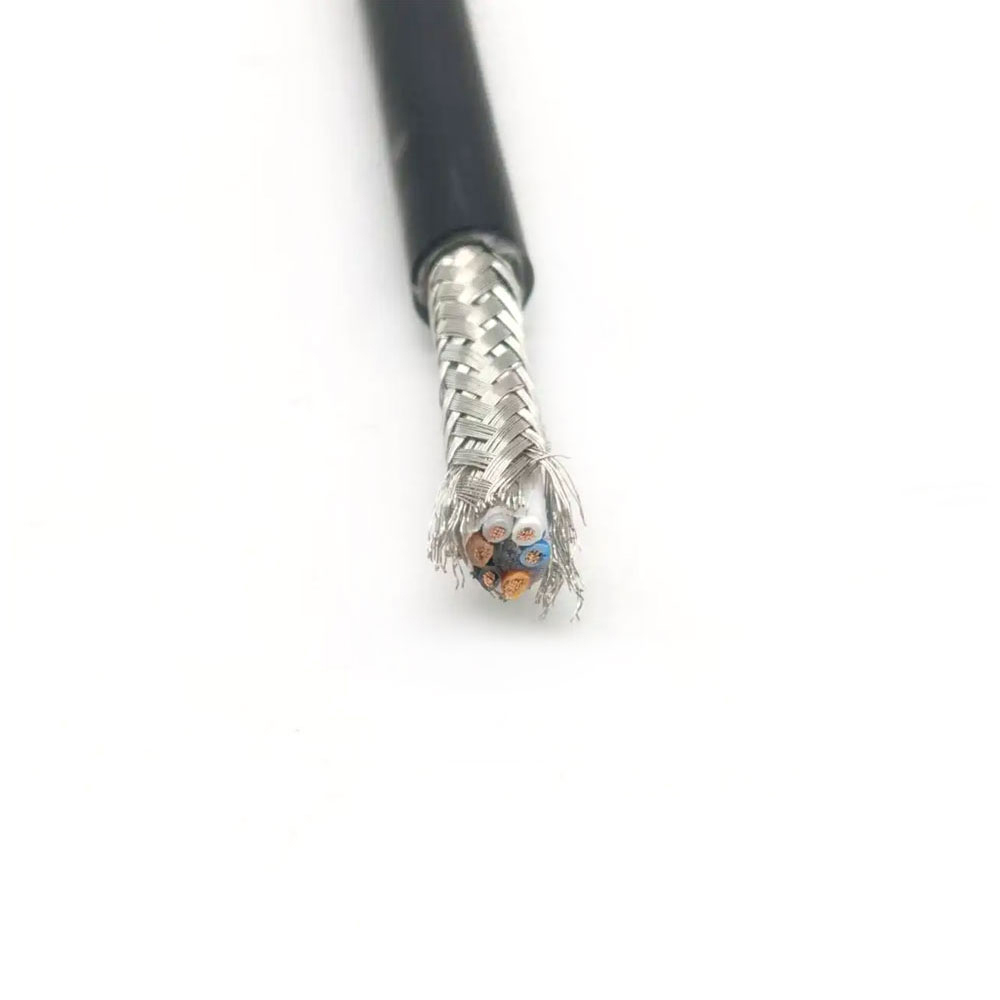

โครงสร้างการป้องกัน: การป้องกันหลายชั้น:
• คู่เฟืองท้าย SuperSpeed แต่ละคู่มีแผ่นป้องกันอลูมิเนียมฟอยล์แยกกัน
• แผ่นป้องกันตาข่ายทองแดงแบบถักโดยรวม (โดยทั่วไปจะครอบคลุม ≥65%)
เปลือก: โพลีไวนิลคลอไรด์ (PVC) หรือโพลีโอเลฟินทนไฟ
ลักษณะความต้านทาน: ความต้านทานส่วนต่าง: 90Ω ±15% (สำหรับคู่ SuperSpeed)
แรงดันไฟฟ้า: 30V DC (สายไฟ VBUS)
อุณหภูมิในการทำงานในระยะยาว:** 60°C ถึง 80°C
อัตราการถ่ายโอนข้อมูล: USB 3.0: 5 Gbps (SuperSpeed); ยูเอสบี 2.0: 480 Mbps.
ความยาวสูงสุด: แนะนำ ≤3 เมตร
ความต้านทานกระแสตรง: ข้อกำหนดที่เข้มงวดสำหรับตัวนำ VBUS และ GND เพื่อรับรองความสามารถในการจ่ายไฟ (900mA @ 5V)
