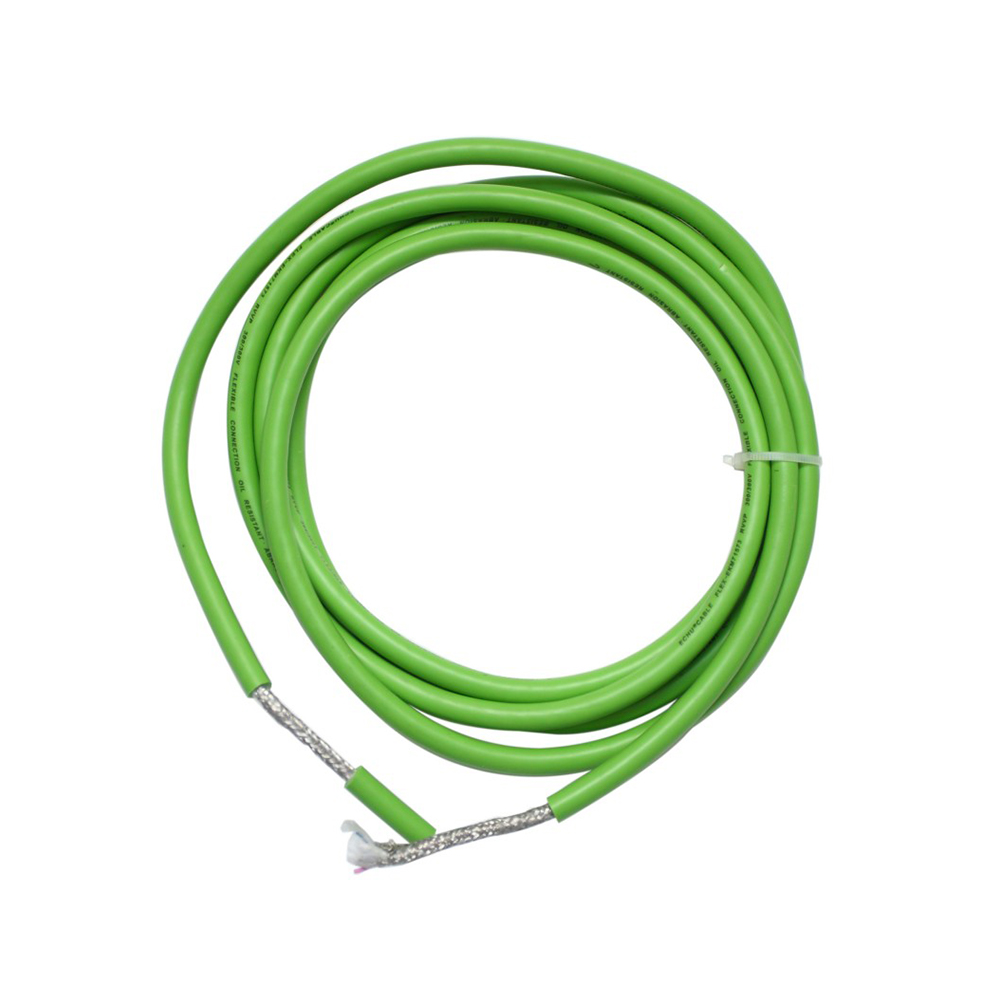

สายเคเบิลหุ่นยนต์ PVC JQR-246P, ระบบป้องกันทองแดงเต็ม

การประกันความสมบูรณ์ของสัญญาณ:
การออกแบบการป้องกันแบบชั้นจะแยกสัญญาณรบกวนระหว่างสายไฟและสายควบคุม/สายสัญญาณที่ละเอียดอ่อนได้อย่างมีประสิทธิภาพ ป้องกันสัญญาณรบกวนความถี่สูงจากเซอร์โวไดรฟ์ไม่ให้ส่งผลต่อการตอบสนองของตัวเข้ารหัสหรือการสื่อสารของบัส จึงช่วยลดอัตราข้อผิดพลาด
ความทนทานแบบไดนามิกที่ประหยัด:
ในขณะที่ให้การป้องกันที่ดี แต่ยังคงรักษาความคุ้มค่าสูงและรอบการดัดงอของสายเคเบิลหุ่นยนต์ PVC หลายล้านรอบ ซึ่งตรงตามข้อกำหนดด้านความแข็งแกร่งของสถานการณ์ระบบอัตโนมัติทางอุตสาหกรรมส่วนใหญ่
การคุ้มครองสิ่งแวดล้อมขั้นพื้นฐาน:
ปลอก PVC ให้การปกป้องขั้นพื้นฐานต่อน้ำมัน จาระบี สารหล่อเย็น และความชื้น ตอบสนองความต้องการของสภาพแวดล้อมทางอุตสาหกรรมทั่วไป
ขอบเขตการใช้งาน: ใช้สำหรับการส่งสัญญาณกำลังผสมและสัญญาณละเอียดอ่อนที่เชื่อถือได้ในอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรมทั่วไปที่มีการรบกวนทางแม่เหล็กไฟฟ้าบางอย่าง และสายเคเบิลต้องทนต่อการเคลื่อนที่แบบลูกสูบความถี่ปานกลางถึงสูง
ข้อดีของสายเคเบิลหุ่นยนต์ PVC JQR-246P
ชั้นป้องกันแบบถักด้วยทองแดงแบบเต็ม: ใช้ตัวป้องกันแบบถักด้วยลวดทองแดงกระป๋องความหนาแน่นสูงที่มีความครอบคลุม ≥85% ลดการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ และรับประกันการส่งสัญญาณควบคุมหุ่นยนต์ที่เสถียร
การออกแบบไดนามิกที่มีความยืดหยุ่นสูง: ตัวนำทองแดงไร้ออกซิเจนที่ตีเกลียวละเอียดรวมกับปลอกอีลาสโตเมอร์ PVC ทำให้มีรัศมีการโค้งงอขั้นต่ำ 5 เท่าของเส้นผ่านศูนย์กลางภายนอก เหมาะสำหรับสถานการณ์ความถี่สูงในข้อต่อหุ่นยนต์
โครงสร้างทนต่อแรงบิดและการสึกหรอ: ระยะห่างของแกนสายเคเบิลที่ได้รับการปรับปรุงและสูตรการหุ้มเปลือกที่ทนต่อการฉีกขาด ทนทานต่อการบิดและการเสียดสีซ้ำๆ ในระบบตัวพาสายเคเบิลของหุ่นยนต์
ความต้านทานต่อน้ำมันและความสามารถในการปรับตัวต่อสิ่งแวดล้อม: เปลือก PVC ทนต่อน้ำมัน กรดอ่อน และด่าง ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน เช่น การผลิตยานยนต์และการประกอบชิ้นส่วนอิเล็กทรอนิกส์
การรับรองที่ปลอดภัยและเชื่อถือได้: ได้รับการรับรองจาก UL/CE มีคุณสมบัติหน่วงการติดไฟตามมาตรฐาน IEC 60332 ตรงตามข้อกำหนดด้านความปลอดภัยของอุปกรณ์อัตโนมัติ

จุดขายสินค้า
สายเคเบิลเฉพาะสำหรับหุ่นยนต์อุตสาหกรรม: มอบโซลูชันการส่งสัญญาณแบบรวมสำหรับกำลัง สัญญาณ และการควบคุมในอุปกรณ์อัตโนมัติ เช่น หุ่นยนต์หกแกนและหุ่นยนต์ SCARA
การรับประกันสัญญาณป้องกันการรบกวน: การออกแบบป้องกันทองแดงแบบเต็มช่วยให้มั่นใจได้ว่าการส่งสัญญาณตัวเข้ารหัสเซอร์โวมอเตอร์และการสื่อสารบัสในสภาพแวดล้อมที่มีแม่เหล็กไฟฟ้าแรงสูงมีความเสถียรและปราศจากความผิดเพี้ยน
อายุการใช้งานแบบไดนามิกแบบวงจรยาว: ผ่านการทดสอบการดัดงอของตัวพาสายเคเบิลถึง 10 ล้านครั้ง เหมาะสำหรับสถานการณ์การทำงานต่อเนื่องที่มีความเข้มข้นสูง เช่น การเชื่อมยานยนต์และการขนถ่ายวัสดุ
สายเคเบิลหุ่นยนต์ราคาประหยัด: ปรับต้นทุนให้เหมาะสมในขณะที่ตอบสนองความต้องการด้านประสิทธิภาพแบบไดนามิก มอบทางเลือกที่คุ้มค่าสำหรับโครงการระบบอัตโนมัติขนาดเล็กและขนาดกลาง
ความเข้ากันได้ในการเปลี่ยนอย่างรวดเร็ว: เส้นผ่านศูนย์กลางภายนอกและการออกแบบส่วนต่อประสานที่ได้มาตรฐาน เข้ากันได้กับช่องเคเบิลและตัวเชื่อมต่อของแบรนด์หุ่นยนต์กระแสหลัก ลดการหยุดทำงานของการบำรุงรักษา

ตัวนำ: ลวดทองแดงปลอดออกซิเจนชั้นดี (Class 5 หรือ 6) ที่ตีเกลียวเป็นพิเศษ ช่วงหน้าตัด: 0.25 มม.² ถึง 16 มม.² (ทั่วไป)
ฉนวนกันความร้อน: PVC หรืออีลาสโตเมอร์ยืดหยุ่นพิเศษ มีรหัสสี
โครงสร้างหลัก: การบูรณาการแบบมัลติคอร์ (เช่น 4, 8, 12, 19 คอร์ เป็นต้น) รวมถึง:
• สายไฟ
• สายควบคุม/สายสัญญาณ (โดยทั่วไปจะเป็นคู่บิดเพื่อลดสัญญาณรบกวนภายใน)
• บัส/บรรทัดป้อนกลับ (เช่น คู่ตัวเข้ารหัส)
ปลอกด้านใน/ไส้: PVC หรือฝ้ายฟิลเลอร์ที่มีความยืดหยุ่น ช่วยยึดแกนและลดแรงเสียดทานภายใน
โครงสร้างการป้องกัน (คุณสมบัติหลัก): การป้องกันด้วยทองแดงแบบเต็ม:
1. การป้องกันคู่: คู่สัญญาณวิกฤต (เช่น ตัวเข้ารหัส บัสสื่อสาร) อาจใช้การป้องกันฟอยล์อลูมิเนียมอิสระ
2. การป้องกันโดยรวม: ตาข่ายถักทองแดงเคลือบดีบุกความหนาแน่นสูง ครอบคลุม ≥80% ให้การป้องกันแม่เหล็กไฟฟ้าที่ครอบคลุมและการต่อสายดินที่เชื่อถือได้
เปลือกนอก: โพลีไวนิลคลอไรด์ดัดแปลง มีความยืดหยุ่นดี ทนทานต่อการเสียดสี ทนน้ำมัน (IEC 60811-2-1) และทนทานต่อรังสียูวี โดยทั่วไปแล้วจะเป็นสีเทาหรือสีดำ
แรงดันไฟฟ้า: 300/500V หรือ 0.6/1kV
แรงดันทดสอบ: 1500V ถึง 3000V (50Hz, 1 นาที)
อุณหภูมิในการทำงานในระยะยาว: มือถือ: -5°C ถึง 70°C; คงที่: -15°C ถึง 70°C
รัศมีการโค้งงอขั้นต่ำ: การติดตั้งแบบเคลื่อนที่ได้ (ในตัวยึดสายเคเบิล): 7.5 × D ถึง 10 × D (D: เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล)
อายุการดัดงอ: การเคลื่อนที่แบบลูกสูบ >2 ล้านถึง 5 ล้านครั้งในตัวพาหะเคเบิล
ประสิทธิภาพแรงบิด: สามารถทนต่อแรงบิดต่อเนื่อง ±180°/เมตร
ระดับสารหน่วงไฟ: สอดคล้องกับ IEC 60332-1-2.
