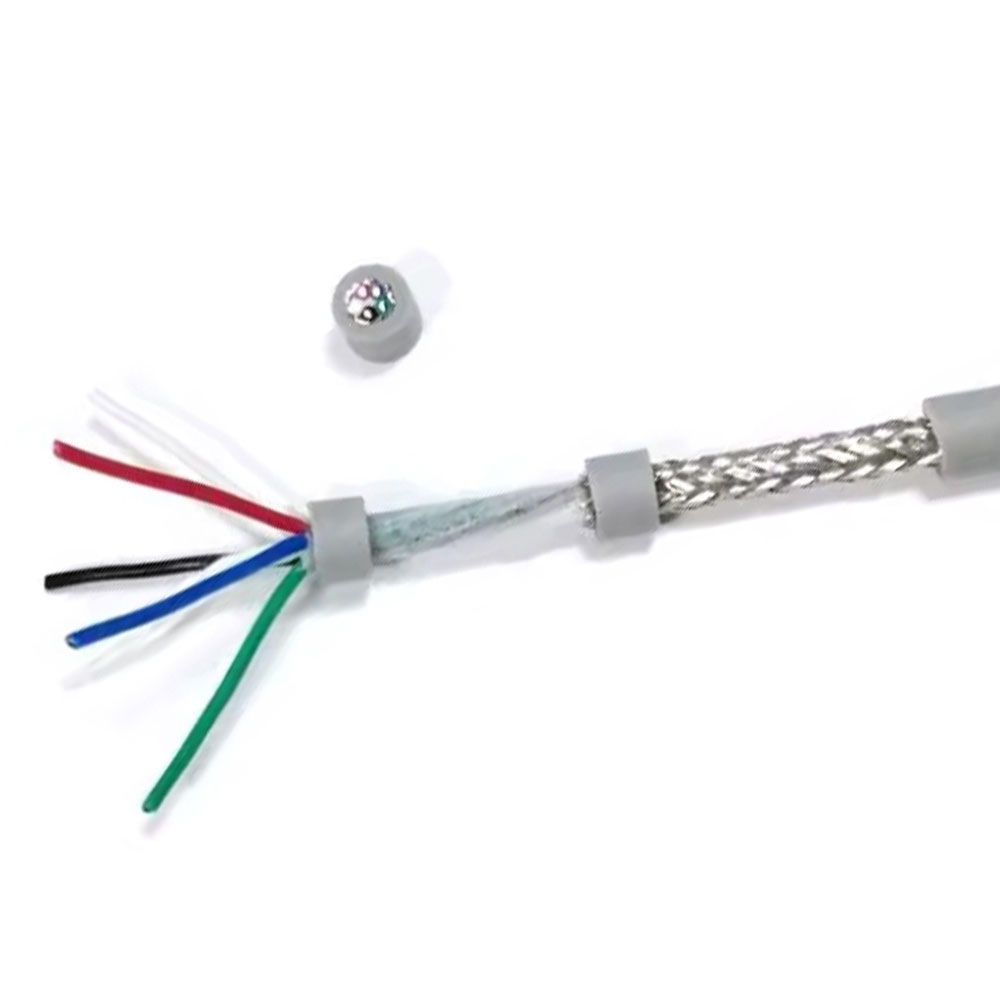

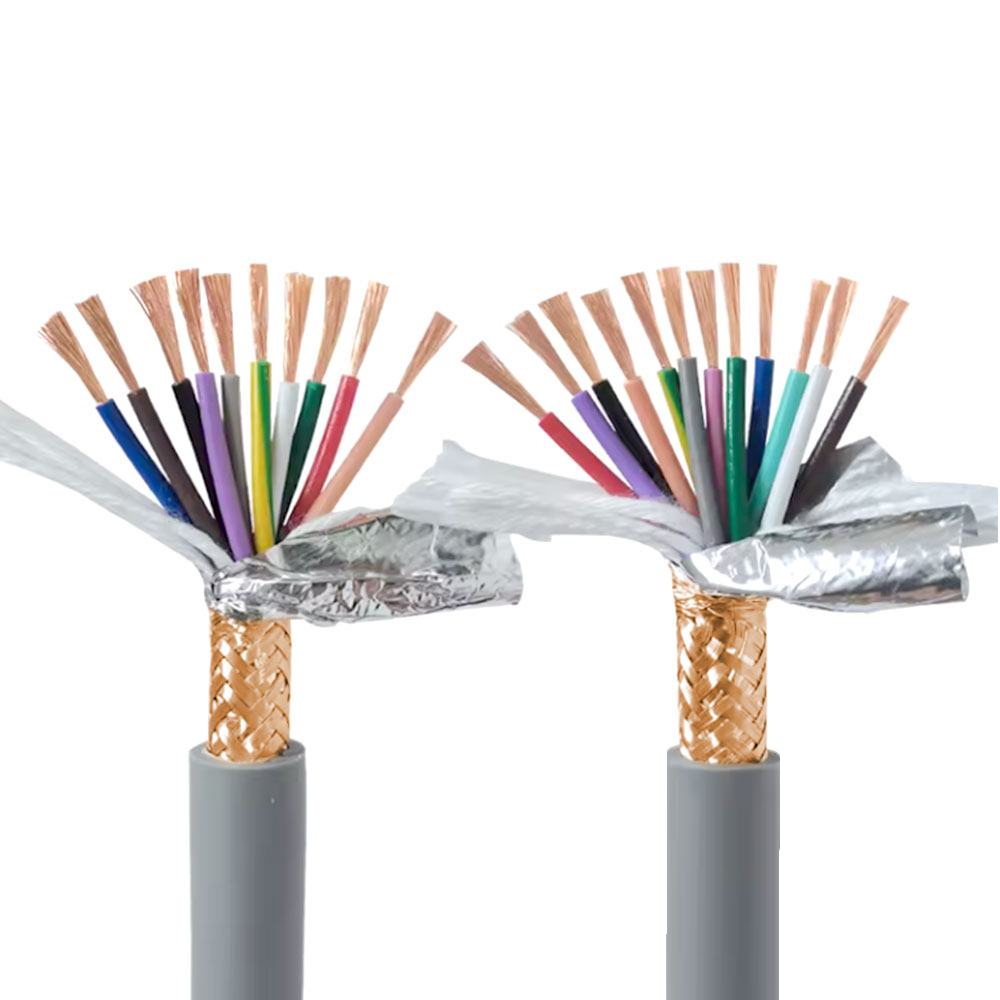

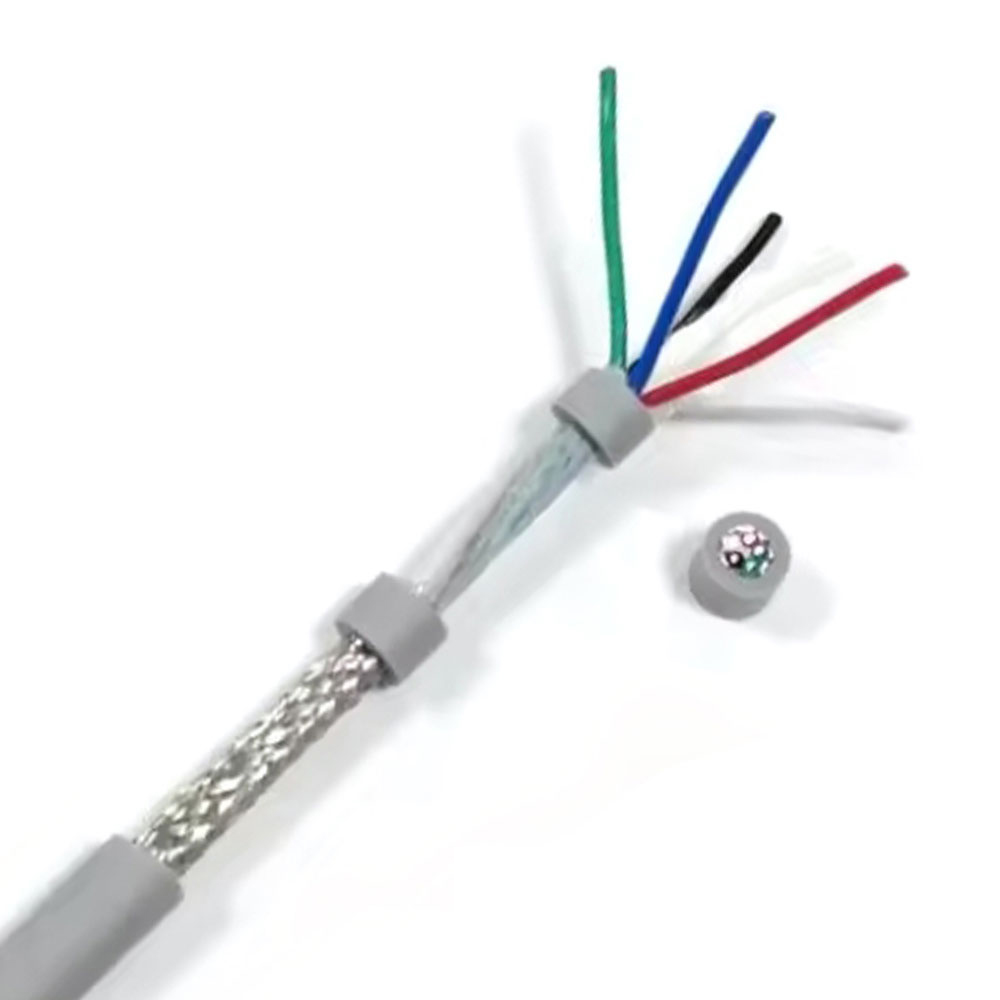

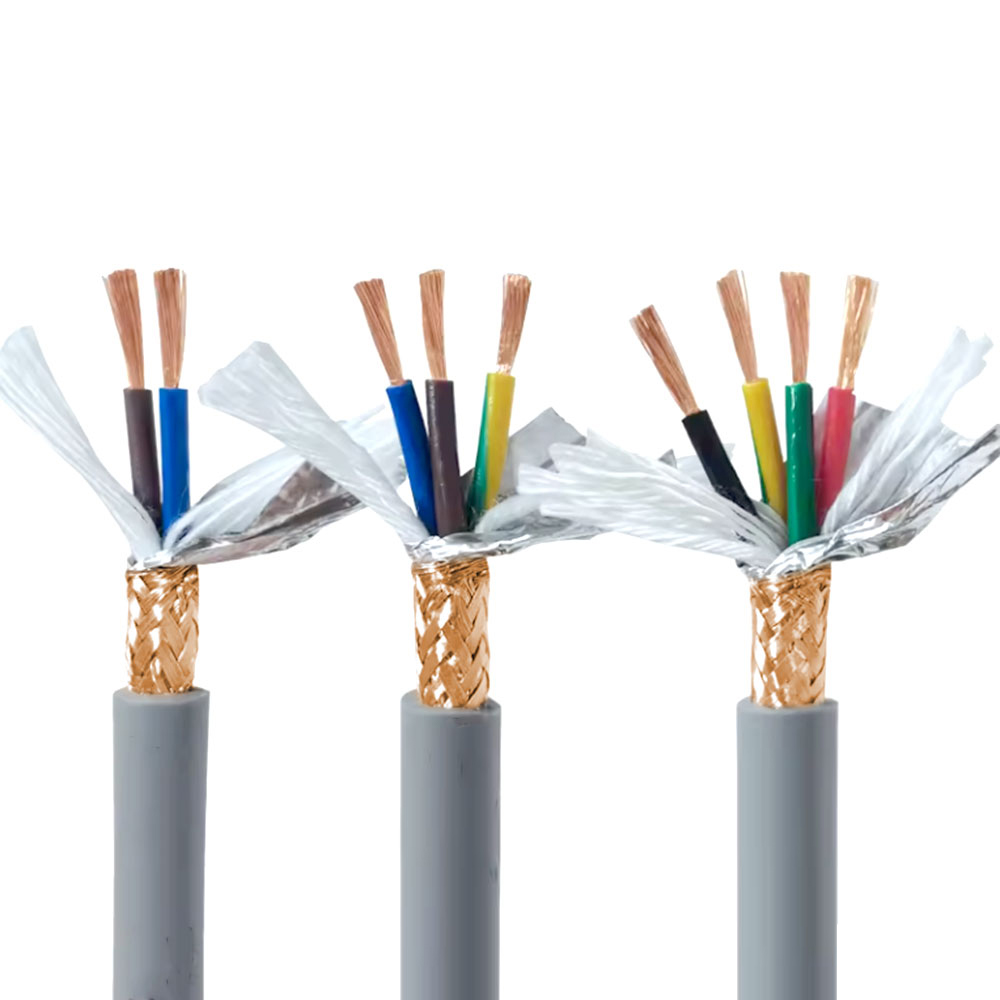

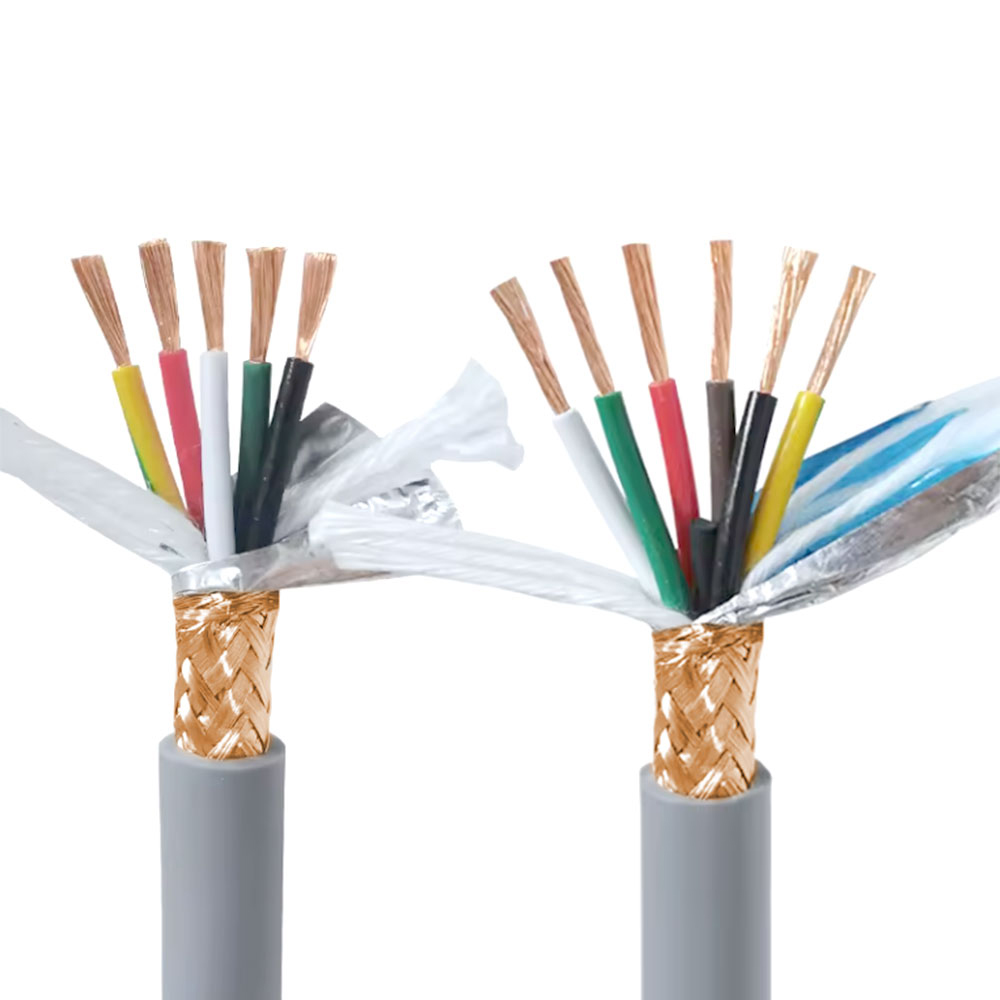

TRVVP สายโซ่ลากต้านทานการรบกวนทางแม่เหล็กไฟฟ้า

ความยืดหยุ่นสูงและความต้านทานแรงดึงสูง:
การผสมผสานระหว่างตัวนำที่มีความยืดหยุ่นเป็นพิเศษและองค์ประกอบแรงดึงที่ผสานรวมเข้าด้วยกัน ตรงตามข้อกำหนดสำหรับการเคลื่อนที่แบบลูกสูบความเร็วสูงของลิฟต์
รับประกันความสมบูรณ์ของสัญญาณ:
การเพิ่มการป้องกันโดยรวมบนพื้นฐานของคู่บิดเกลียวหรือการป้องกันส่วนบุคคลทำให้เกิดการป้องกันหลายชั้น ซึ่งเหมาะอย่างยิ่งสำหรับการส่งสัญญาณบัส (เช่น CAN, อีเธอร์เน็ต) และสัญญาณวิดีโอในลิฟต์แบบไม่มีห้องเครื่องที่ทันสมัย ลิฟต์ความเร็วสูง และลิฟต์อัจฉริยะ
ความทนทานทางกลและสิ่งแวดล้อมที่เชื่อถือได้:
ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมการดัดงอแบบลูกสูบแนวตั้งของเพลาลิฟต์ โดยมีอายุการใช้งานการดัดงอที่ยาวนาน ปลอก PVC ให้การปกป้องสิ่งแวดล้อมขั้นพื้นฐาน
ขอบเขตการใช้งาน: ใช้ในลิฟต์ ลิฟต์ และระบบการยกในแนวตั้งซึ่งมีความเสี่ยงของการรบกวนทางแม่เหล็กไฟฟ้าหรือมีข้อกำหนดสูงสำหรับคุณภาพการส่งสัญญาณ โดยทำหน้าที่เป็นสายเคเบิลเคลื่อนที่เพื่อส่งสัญญาณพลังงาน การควบคุม ข้อมูล และวิดีโอแบบผสม

ตัวนำ: ตัวนำทองแดงอบอ่อนคลาส 6 (สายทองแดงละเอียดพิเศษแบบหลายเส้น) มีความยืดหยุ่นสูง ช่วงหน้าตัด: 0.75 มม.² ถึง 2.5 มม.² (สัญญาณ/การควบคุม), 4 มม.² ถึง 35 มม.² (กำลัง)
ฉนวนกันความร้อน: พีวีซียืดหยุ่นพิเศษ มีรหัสสี
โครงสร้างหลัก: การบูรณาการแบบมัลติคอร์พร้อมการกำหนดค่าที่ยืดหยุ่น เช่น:
• แกนจ่ายไฟ (กราวด์ 3 เฟส)
• แกนควบคุม/สัญญาณ (หลายแกน มักจะเป็นคู่บิดเพื่อลดการครอสทอล์คภายใน)
• แกนการสื่อสาร/บัส (เช่น CAN บัส คู่อีเทอร์เน็ต)
• แกนวิดีโอ (เช่น สายโคแอกเซียล)
องค์ประกอบแรงดึง: เส้นด้ายอะรามิดส่วนกลางหรือแบบบูรณาการ เชือกไฟเบอร์ หรือลวดสลิงเหล็กชุบสังกะสีเพื่อทนต่อแรงตึงทางกล
การบรรจุ: วัสดุบรรจุที่ไม่ดูดความชื้นเพื่อรักษาความกลมของสายเคเบิล
โครงสร้างการป้องกัน (คุณลักษณะแกนกลาง): การป้องกันโดยรวม: โดยทั่วไปจะใช้ตาข่ายถักทองแดงกระป๋องหรือลวดเดรนเทปคอมโพสิตอะลูมิเนียม-พลาสติก โดยมีความครอบคลุม ≥80% โดยล้อมรอบแกนสายเคเบิลทั้งหมดไว้ภายในปลอก บางรุ่นอาจมีการป้องกันเฉพาะสำหรับคู่ที่สำคัญ (เช่น คู่การสื่อสาร)
เปลือก: PVC ที่มีความแข็งแรงสูง ทนต่อการเสียดสี และทนต่อการโค้งงอ โดยทั่วไปจะเป็นสีดำหรือสีเทา และอาจมีคุณสมบัติเป็นศูนย์ฮาโลเจน (LSZH) ควันต่ำ
แรงดันไฟฟ้า:300/500V หรือ 450/750V.
อุณหภูมิในการทำงานในระยะยาว: -15°C ถึง 70°C (สำหรับการติดตั้งแบบเคลื่อนที่)
รัศมีการโค้งงอขั้นต่ำ: การติดตั้งแบบเคลื่อนที่: 10 × D (โดยที่ D คือเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล)
ความสูงของระบบกันสะเทือน: ออกแบบโดยคำนึงถึงความแข็งแรงขององค์ประกอบแรงดึง ซึ่งโดยทั่วไปรองรับความสูงในการยกได้ตั้งแต่ 80 เมตร ถึง 200 เมตร
อัตราสารหน่วงไฟ: สอดคล้องกับ GB/T 18380.1 (หรือ IEC 60332-1)
ประสิทธิผลการป้องกัน: ให้ความต้านทานการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ในระดับหนึ่ง ป้องกันการรบกวนจากภายนอกจากการแทรกซึมหรือสัญญาณภายในจากการแผ่กระจาย
