อะไรคือวิธีที่มีประสิทธิภาพที่สุดในการปรับปรุงความทนทานของสายไฟหุ้มฉนวนและเปลือก XLPE?

ทำความเข้าใจกับสิ่งที่ส่งผลต่อความทนทานของสายเคเบิล XLPE

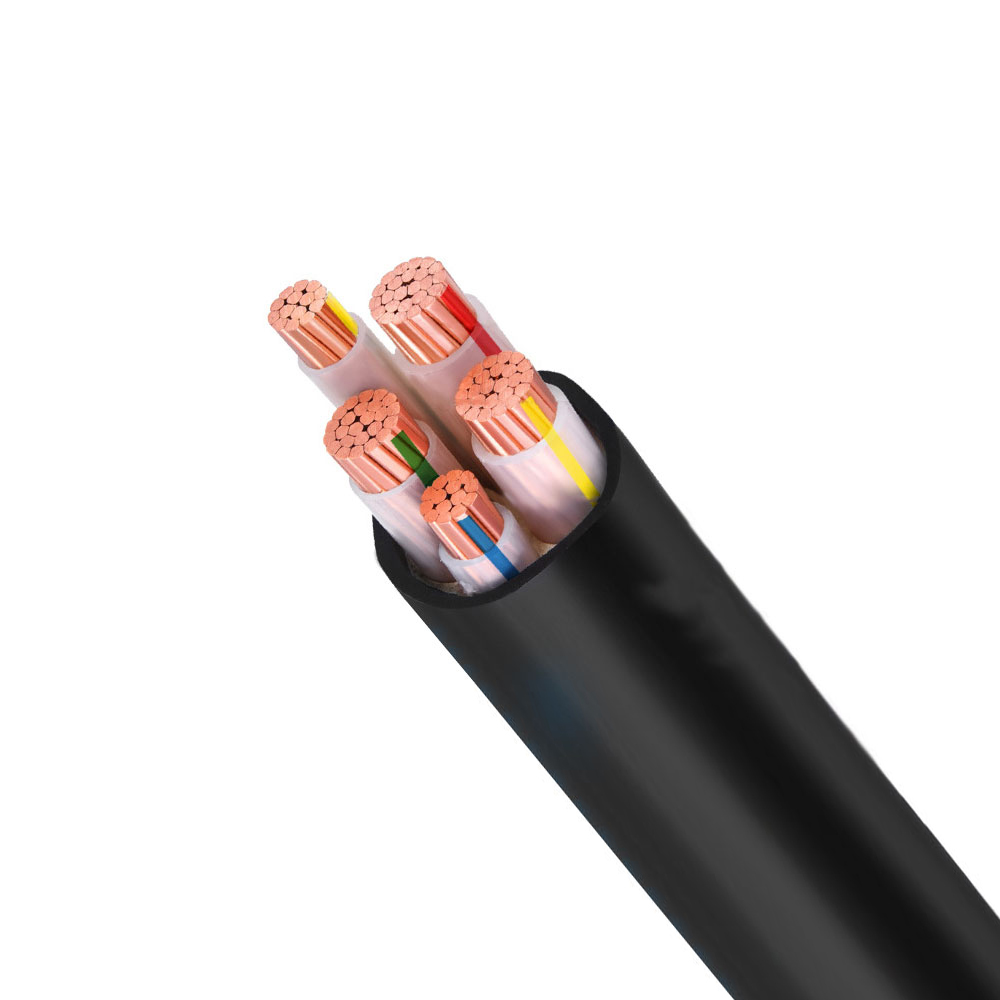

สายไฟหุ้มฉนวนและหุ้มฉนวน XLPE แพร่หลาย ใช้ในระบบจำหน่ายไฟฟ้าแรงดันปานกลางและแรงสูง เนื่องจากมีความต้านทานความร้อน ความเป็นฉนวน และคุณสมบัติทางกลได้ดีเยี่ยม อย่างไรก็ตาม เช่นเดียวกับโครงสร้างพื้นฐานทางไฟฟ้าอื่นๆ ไม่สามารถรับประกันอายุการใช้งานที่ยืนยาวได้หากไม่มีความพยายามโดยเจตนา ความทนทานของสาย XLPE ได้รับอิทธิพลจากการผสมผสานระหว่างคุณภาพของวัสดุ การสัมผัสต่อสิ่งแวดล้อม วิธีปฏิบัติในการติดตั้ง และการบำรุงรักษาอย่างต่อเนื่อง การทำความเข้าใจปัจจัยเหล่านี้เป็นก้าวแรกในการดำเนินมาตรการที่ช่วยยืดอายุการใช้งานและลดความล้มเหลวที่ไม่ได้วางแผนไว้อย่างแท้จริง

กลไกการย่อยสลายในสาย XLPE ได้แก่ อายุความร้อน การเกิดน้ำ การเกิดไฟฟ้า ความเครียดทางกล และการโจมตีทางเคมี แต่ละสิ่งเหล่านี้สามารถทำให้อายุการใช้งานของสายเคเบิลสั้นลงโดยแยกจากกันหรือทำงานร่วมกันได้ สายเคเบิลที่มีอายุการใช้งาน 30 หรือ 40 ปีอาจเสียหายก่อนกำหนดได้หากละเลยปัจจัยข้อใดข้อหนึ่งเหล่านี้ ข่าวดีก็คือปัญหาความทนทานส่วนใหญ่สามารถป้องกันได้ด้วยการตัดสินใจทางวิศวกรรมที่ดีและการจัดการเชิงรุก

การเลือกเกรดสายเคเบิลและข้อกำหนดวัสดุที่เหมาะสม

ความทนทานเริ่มต้นที่ขั้นตอนข้อกำหนด การเลือกเกรดที่ถูกต้องของฉนวนและวัสดุหุ้มฉนวน XLPE สำหรับการใช้งานเฉพาะของคุณเป็นสิ่งสำคัญ สารประกอบ XLPE บางชนิดไม่เท่ากัน — ความแตกต่างในความหนาแน่นของ crosslink, สารเติมแต่ง และคุณภาพเรซินพื้นฐานส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพในระยะยาว

ข้อควรพิจารณาที่มีสาระสำคัญ ได้แก่:

• ใช้ XLPE ที่หน่วงต้นไม้ (TR-XLPE) สำหรับการติดตั้งในสภาพแวดล้อมที่เปียกหรือใต้ดิน เนื่องจากจะชะลอการเจริญเติบโตของต้นไม้น้ำได้อย่างมากเมื่อเทียบกับ XLPE มาตรฐาน
• ระบุสารประกอบเปลือกนอกที่มีความเสถียรต่อรังสี UV สำหรับสายเคเบิลที่สัมผัสกับแสงแดดโดยตรง โดยเฉพาะอย่างยิ่งในการติดตั้งถาดเหนือศีรษะหรือแบบเปิด
• สำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีการสัมผัสกับสารเคมี ให้เลือกวัสดุเปลือกหุ้มที่มีความทนทานต่อน้ำมัน ตัวทำละลาย และกรดที่ผ่านการตรวจสอบแล้ว ซึ่งโดยทั่วไปแล้วจะเป็นโพลีโอเลฟินหรือพีวีซีผสมพิเศษบนแกน XLPE
• ตรวจสอบให้แน่ใจว่าสายเคเบิลเป็นไปตามมาตรฐานที่เกี่ยวข้อง เช่น IEC 60502, IEC 60840 หรือ IEEE 1202 ขึ้นอยู่กับระดับแรงดันไฟฟ้าและประเภทการติดตั้ง
• ตรวจสอบว่าตัวนำ - ไม่ว่าจะเป็นทองแดงหรืออะลูมิเนียม - ตรงตามมาตรฐานความบริสุทธิ์ เนื่องจากสิ่งสกปรกเร่งปฏิกิริยาออกซิเดชันที่ข้อต่อและส่วนปลาย

การลงทุนในสายเคเบิลที่มีข้อกำหนดสูงกว่าในการจัดซื้อมักจะคุ้มค่ากว่าการเปลี่ยนก่อนกำหนดหรือการซ่อมแซมฉุกเฉินในภาคสนามเกือบทุกครั้ง

การใช้แนวทางปฏิบัติในการติดตั้งที่ถูกต้อง

แม้แต่สายเคเบิล XLPE คุณภาพสูงสุดก็ยังอาจเสียหายระหว่างการติดตั้งได้ ความเสียหายทางกลที่เกิดขึ้นในขั้นตอนนี้ ซึ่งมักจะมองไม่เห็นด้วยตาเปล่า สามารถลดอายุการใช้งานได้อย่างมากโดยการสร้างจุดเริ่มต้นสำหรับการเดินสายไฟฟ้าหรือความชื้น

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งที่ปกป้องความสมบูรณ์ของสายเคเบิล:

• สังเกตรัศมีโค้งต่ำสุด: สาย XLPE ได้กำหนดรัศมีโค้งงอขั้นต่ำ (โดยทั่วไปคือ 12–20 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิลโดยรวม) การละเมิดสิ่งนี้ทำให้เกิดรอยแตกขนาดเล็กในฉนวนซึ่งกลายเป็นจุดเสียหายภายใต้ความเครียดทางไฟฟ้า
• ควบคุมแรงดึง: ใช้ไดนาโมมิเตอร์ระหว่างการติดตั้งและห้ามใช้แรงตึงในการดึงสูงสุดของผู้ผลิต ความตึงเครียดที่มากเกินไปจะยืดและทำให้ทั้งตัวนำและชั้นฉนวนเปลี่ยนรูป
• ใช้ลูกกลิ้งและตัวนำทางสายเคเบิลที่เหมาะสม: หลีกเลี่ยงการลากสายเคเบิลไปบนขอบแหลมคม คอนกรีตหยาบ หรือกรวดระหว่างการขุดร่องลึก ใช้ลูกกลิ้งสายเคเบิลทุกครั้งที่เปลี่ยนทิศทาง
• รักษาความลึกของการฝังศพให้เพียงพอ: ควรติดตั้งสาย XLPE แบบฝังโดยตรงที่ระดับความลึกตามมาตรฐานท้องถิ่น (โดยทั่วไปขั้นต่ำ 600–900 มม.) เพื่อป้องกันภาระทางกลของพื้นผิวและความร้อนสุดขั้ว
• ป้องกันปลายสายเคเบิลระหว่างการติดตั้ง: ปิดผนึกปลายสายเคเบิลด้วยฝาปิดปลายเสมอจนกว่าจะทำการต่อหรือต่อสายเพื่อป้องกันความชื้นเข้าสู่เกลียวตัวนำ

การจัดการโหลดความร้อนและความทึบ

การเสื่อมสภาพจากความร้อนเป็นหนึ่งในภัยคุกคามที่สำคัญและคาดการณ์ได้ต่อความทนทานของสายเคเบิล XLPE แม้ว่า XLPE จะมีอุณหภูมิในการทำงานต่อเนื่องที่ 90°C (และพิกัดฉุกเฉินสูงถึง 130°C) แต่การทำงานอย่างต่อเนื่องใกล้ขีดจำกัดเหล่านี้จะช่วยเร่งการเสื่อมสภาพอย่างไม่เป็นสัดส่วน ตามแบบจำลองการเสื่อมสภาพของ Arrhenius ที่ใช้กันอย่างแพร่หลายในวิศวกรรมสายเคเบิล อุณหภูมิในการทำงานที่เพิ่มขึ้น 10°C แต่ละครั้งจะทำให้อายุการใช้งานของฉนวนลดลงครึ่งหนึ่งโดยประมาณ

เพื่อจัดการภาระความร้อนอย่างมีประสิทธิภาพ:

• ทำการคำนวณความทึบแสงที่แม่นยำโดยใช้การวัดความต้านทานความร้อนของดินตามจริง แทนที่จะเป็นค่าเริ่มต้น สภาพของดินมีความแตกต่างกันอย่างมาก และสมมติฐานเริ่มต้นมักจะมองโลกในแง่ดีมากเกินไป
• หลีกเลี่ยงการรวมกลุ่มสายเคเบิลจำนวนมากไว้เป็นมัดแน่นหรือท่อที่จำกัดโดยไม่มีการลดพิกัด เนื่องจากการทำความร้อนร่วมกันจะลดความแน่นของสายเคเบิลแต่ละตัวลงอย่างมาก
• ติดตั้งสายเคเบิลในวัสดุทดแทนที่มีความเสถียรทางความร้อน (เช่น วัสดุทดแทนความร้อนแบบฟลูอิไดซ์ที่มีความต้านทานความร้อนต่ำ) เมื่อฝังโดยตรงในพื้นที่ที่มีค่าการนำไฟฟ้าต่ำ
• ตรวจสอบโปรไฟล์โหลดและหลีกเลี่ยงการบรรทุกเกินอย่างต่อเนื่อง แม้จะอยู่ในพิกัดเหตุฉุกเฉินที่อนุญาตทางเทคนิคก็ตาม

ป้องกันความชื้นและต้นน้ำ

การปลูกน้ำเป็นกลไกความล้มเหลวในระยะยาวที่พบบ่อยที่สุดในสายเคเบิลหุ้มฉนวน XLPE โดยเฉพาะอย่างยิ่งในการติดตั้งใต้ดิน มันเกิดขึ้นเมื่อน้ำทะลุผ่านฉนวน และภายใต้อิทธิพลของสนามไฟฟ้า เกิดเป็นช่องทางคล้ายต้นไม้ซึ่งจะค่อยๆ ลดความเป็นฉนวนลง เมื่อเวลาผ่านไปหลายปีหรือหลายทศวรรษ สิ่งเหล่านี้สามารถพัฒนาเป็นต้นไม้ไฟฟ้าที่นำไปสู่การพังทลายของฉนวน

การดำเนินการตรวจสอบสภาพและการทดสอบวินิจฉัย

การตรวจสอบสภาพเชิงรุกเป็นหนึ่งในเครื่องมือที่ทรงพลังที่สุดในการยืดอายุระบบสายเคเบิล XLPE แทนที่จะรอความล้มเหลว การทดสอบวินิจฉัยเป็นระยะเผยให้เห็นข้อบกพร่องที่กำลังพัฒนาในขณะที่ยังคงสามารถจัดการได้ ผ่านการซ่อมแซมตามเป้าหมาย การจัดการน้ำหนักบรรทุก หรือการเปลี่ยนตามแผนในส่วนเฉพาะ

วิธีการวินิจฉัยที่ใช้กันทั่วไป ได้แก่ :

• การทดสอบการคายประจุบางส่วน (PD): ตรวจจับช่องว่าง การปนเปื้อน และผังทางไฟฟ้าภายในฉนวน สามารถดำเนินการแบบออฟไลน์ (โดยใช้ระบบ VLF หรือ DAC) หรือออนไลน์โดยใช้เซ็นเซอร์ การทดสอบ PD มีประโยชน์อย่างยิ่งสำหรับสายเคเบิล XLPE แรงดันปานกลาง
• การวัด Tan delta (ปัจจัยการกระจาย): วัดมุมการสูญเสียของฉนวนและมีความไวต่อความชื้นและการเสื่อมสภาพขั้นสูง แนวโน้มแทนเดลต้าที่เพิ่มขึ้นจากการทดสอบต่อเนื่องเป็นตัวบ่งชี้การเตือนล่วงหน้าที่เชื่อถือได้
• การสะท้อนกลับของโดเมนเวลา (TDR): ระบุตำแหน่งของความไม่ต่อเนื่องของอิมพีแดนซ์ที่เกิดจากความเสียหาย ช่องความชื้น หรือข้อต่อที่ชำรุดตลอดความยาวของสายเคเบิล
• การถ่ายภาพความร้อน: ใช้ที่จุดสิ้นสุดและข้อต่อที่เข้าถึงได้เพื่อตรวจจับฮอตสปอตที่เกิดจากการเชื่อมต่อที่ไม่ดี ความต้านทานต่อการสัมผัสที่เพิ่มขึ้น หรือการเสื่อมสภาพของฉนวน

สร้างพื้นฐานการทดสอบไม่นานหลังจากการทดสอบการใช้งาน จากนั้นทำซ้ำตามช่วงเวลาปกติ โดยทั่วไปทุกๆ 5 ปีสำหรับวงจรแรงดันไฟฟ้าปานกลาง หรือบ่อยกว่านั้นสำหรับสายเคเบิลในสภาวะการบริการที่มีความต้องการสูง ผลลัพธ์ที่ได้รับความนิยมในช่วงเวลาหนึ่งนั้นมีข้อมูลมากกว่าผลการทดสอบใดๆ มาก

รับประกันคุณภาพที่ข้อต่อและการยุติ

ข้อต่อและการสิ้นสุดเป็นจุดอ่อนที่สุดในระบบเคเบิลใดๆ อย่างสม่ำเสมอ และสาย XLPE ก็ไม่มีข้อยกเว้น ส่วนต่อประสานระหว่างฉนวนสายเคเบิลกับวัสดุข้อต่อหรือส่วนปลายจะต้องเตรียมและประกอบด้วยความแม่นยำอย่างยิ่ง การปนเปื้อน การควบคุมความเครียดที่ไม่เพียงพอ หรือการคืนสถานะการป้องกันที่ไม่เหมาะสมที่จุดเหล่านี้ ทำให้เกิดความเข้มข้นของความเครียดทางไฟฟ้า ซึ่งอาจนำไปสู่ความล้มเหลวก่อนเวลาอันควรของสายเคเบิลเสียง

เฉพาะช่างเชื่อมที่ผ่านการฝึกอบรมและได้รับการรับรองเท่านั้นจึงควรทำงานกับระบบ XLPE แรงดันปานกลางและแรงสูง การใช้ชุดข้อต่อแบบขึ้นรูปล่วงหน้าหรือแบบหดตัวเย็นจากผู้ผลิตที่มีชื่อเสียง รวมกับการปฏิบัติตามคำแนะนำในการติดตั้งของผู้ผลิตอย่างเข้มงวด ช่วยลดอัตราความล้มเหลวของข้อต่อได้อย่างมาก หลังจากข้อต่อแล้ว ควรทำการทดสอบแรงกดหรือสะโพกเพื่อตรวจสอบความสมบูรณ์ก่อนเติมพลังงานใหม่

การจัดทำแผนการจัดการสินทรัพย์เคเบิลระยะยาว

สุดท้ายนี้ ความทนทานไม่ได้เป็นเพียงความท้าทายทางเทคนิคเท่านั้น แต่ยังเป็นวินัยในการจัดการสินทรัพย์อีกด้วย องค์กรที่เก็บรักษาบันทึกที่ครอบคลุมเกี่ยวกับวันที่ติดตั้งสายเคเบิล ประวัติการโหลด ผลการทดสอบ และกิจกรรมการซ่อมแซม มีสถานะที่ดีกว่ามากในการตัดสินใจโดยอาศัยข้อมูลรอบด้านเกี่ยวกับระยะเวลาในการบำรุงรักษาและการเปลี่ยนทดแทน

แผนการจัดการสินทรัพย์เคเบิลที่มีโครงสร้างควรประกอบด้วยทะเบียนสายเคเบิลที่สมบูรณ์พร้อมแผนที่เส้นทางและเอกสารประกอบตามที่สร้างขึ้น กำหนดการตรวจสอบปกติซึ่งครอบคลุมส่วนที่เข้าถึงได้และส่วนประกอบที่สัมผัสได้ เกณฑ์ที่กำหนดสำหรับการแทรกแซงตามเงื่อนไขที่กระตุ้นโดยผลการทดสอบการวินิจฉัย และแบบจำลองลำดับความสำคัญในการเปลี่ยนที่สร้างสมดุลระหว่างอายุของสายเคเบิล การบรรทุก ภาวะวิกฤต และผลการวินิจฉัย ด้วยการปฏิบัติต่อระบบเคเบิล XLPE เสมือนเป็นทรัพย์สินที่มีอายุการใช้งานยาวนานซึ่งสมควรได้รับความสนใจอย่างยั่งยืน แทนที่จะต้องตั้งค่าและลืมโครงสร้างพื้นฐาน ผู้ให้บริการสาธารณูปโภคและอุตสาหกรรมสามารถบรรลุหรือเกินอายุการใช้งานที่ออกแบบไว้ได้อย่างสม่ำเสมอ ซึ่งช่วยลดต้นทุนรวมในการเป็นเจ้าของและปรับปรุงความน่าเชื่อถือของระบบในระยะยาว
